INSTRUKCJA

MONTAŻU

AUTOALARMU

Logic CAN

do Ford Focus II

z PIN KODEM

Informacje i serwis:
AAC Clifford

03-687 Warszawa
ul. Łodygowa 25
tel. [phone] fax.[phone]

www.clifford.com.pl , [e-mail]

Instrukcja montażu LOGIC CAN v.1.x do Ford Focus II wyd.4 z dn. 26.04.2006r

str.2/8

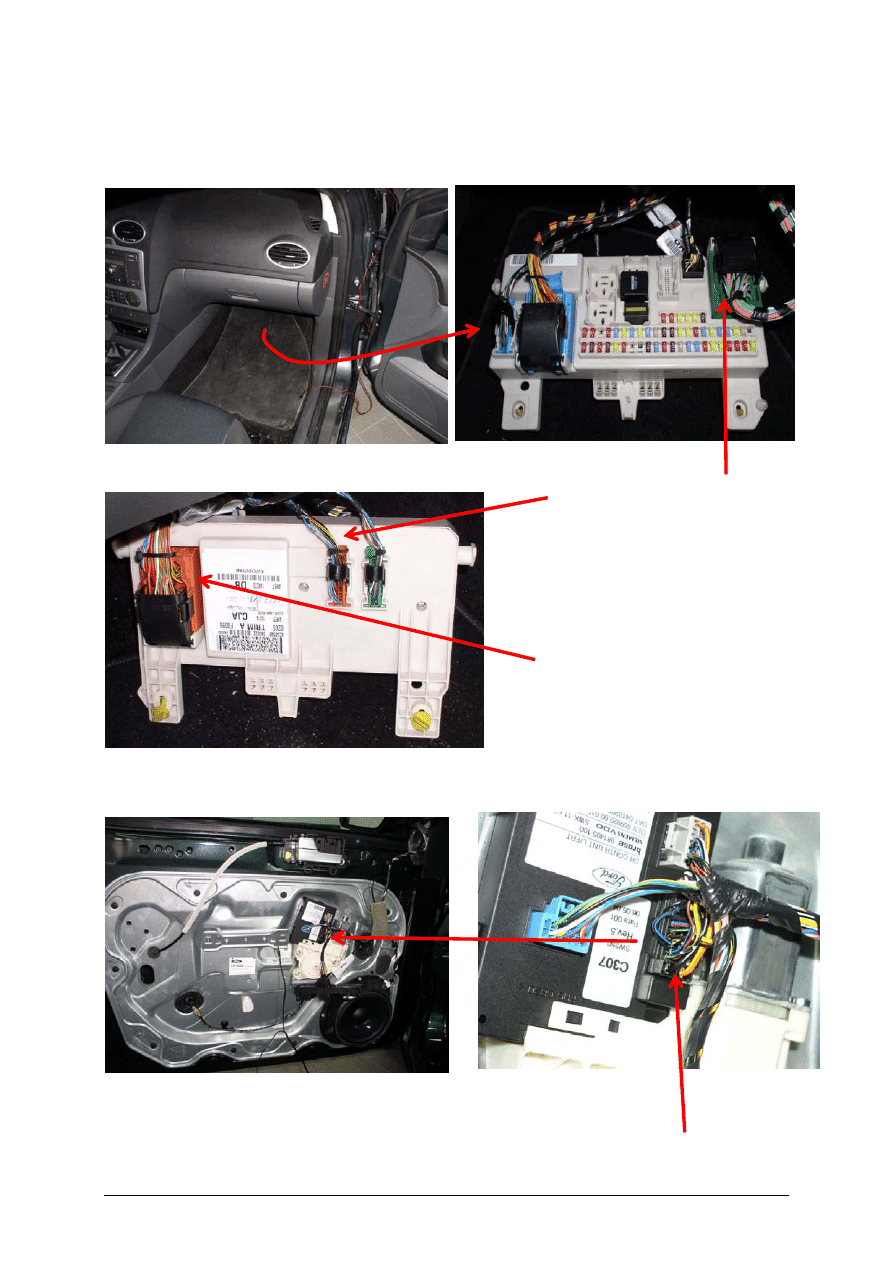

Umiejscowienie złącz wykorzystywanych przy instalacji alarmu

Moduł CJB

Moduł znajduje się pod schowkiem po stronie pasażera

Moduł w drzwiach kierowcy

C96

C99

C100

C729

Instrukcja montażu LOGIC CAN v.1.x do Ford Focus II wyd.4 z dn. 26.04.2006r

str.3/8

Instrukcja montażu Ford Focus

Opis podłączeń:

Nr

wtyczki,

Nr pinu

Kolor przewodu

Przeznaczenie

Podłączenie Umiejscowienie

Nr

strony

P- 1.1

czarny masa

załączana czujnik

P- 1.2

pomarańczowy wyzwalanie

z czujnika

czujnik

P- 1.3

czerwony zasilanie

+12V

czujnik

P- 2.1 pomarańczowo-brązowy

CAN L

niebieski

CJB C99 pin 16

501-15-00-008

P- 2.2

fioletowy nieużywany -

-

-

masa syreny

czarny

syrena

P- 2.3

czarny

masa buzzera

buzzer

P- 2.4

czarny zasilanie

MASA punkty

fabryczne

P- 2.5

brązowy wyzwalanie

syreny biały syrena

czarno-pomarańczowy

1)

2)

CJB C99 pin 13

501-14-00-002

czarno-niebieski

2)

CJB C99 pin 29

501-14-00-027

czarno-pomarańczowy

3)

4)

Drzwi C729 pin 14 501-14-00-008

P- 2.6

zielony

zamykanie zamka

centralnego

czarno-niebieski

4)

Drzwi C729 pin 15 501-14-00-032

P- 2.7

czerwony zasilanie

+12V

czerwony

CJB C96 pin 22 501-14-00-012

P- 2.8

biały kierunkowskaz

P- 2.9

biały kierunkowskaz

niebieski

CJB C96 pin 36

P-2.10

pomarańczowo-zielony

CAN H

szary

CJB C99 pin 32

501-15-00-008

P-2.11

niebiesko-czarny wejście dodatkowe ( - )

wyłącznik maski

maska

P-2.12

żółty siłownik bagażnika biało-zielony

CJB C100 pin 46 501-14-00-012

P-2.13

czarno-biały

sterowanie buzzera

buzzer

P-2.14

czerwono-czarny zasilanie

syreny czerwony

syrena

czarno-zielony

1) 2)

CJB C99 pin 14

501-14-00-002

czarno-biały

2)

CJB C99 pin 27

501-14-00-027

czarno-zielony

3) 4)

Drzwi C729 pin 13 501-14-00-008

P-2.15

pomarańczowo-biały

otwieranie zamka

centralnego

czarno-biały

4)

Drzwi C729 pin 6 501-14-00-032

P-2.16

czerwony zasilanie

+12V

czerwony

CJB C96 pin 22 501-14-00-012

P-2.17

biały kierunkowskaz

P-2.18

biały kierunkowskaz

niebiesko-pomarańczowy CJB C96 pin 37

P-3.1

czarno-biały sterowanie

masa

wyłącznik serwisowy

P-3.2

czarny

masa

P-3.3

czarno-czerwony

sterowanie

dioda LED

P- 4

wtyczka biała czujnik

ultradźwiękowy

P- 5

wtyczka biała czujnik

ultradźwiękowy

rozcięcie obwodu elektrycznego

silnik diesla

zielono-niebieski

CJB C96 pin 38 303-14D-00-006

P- 6

podwójny czarny

silnik benzynowy

zielono-pomarańczowy

CJB C100 pin 17 303-14A-00-005

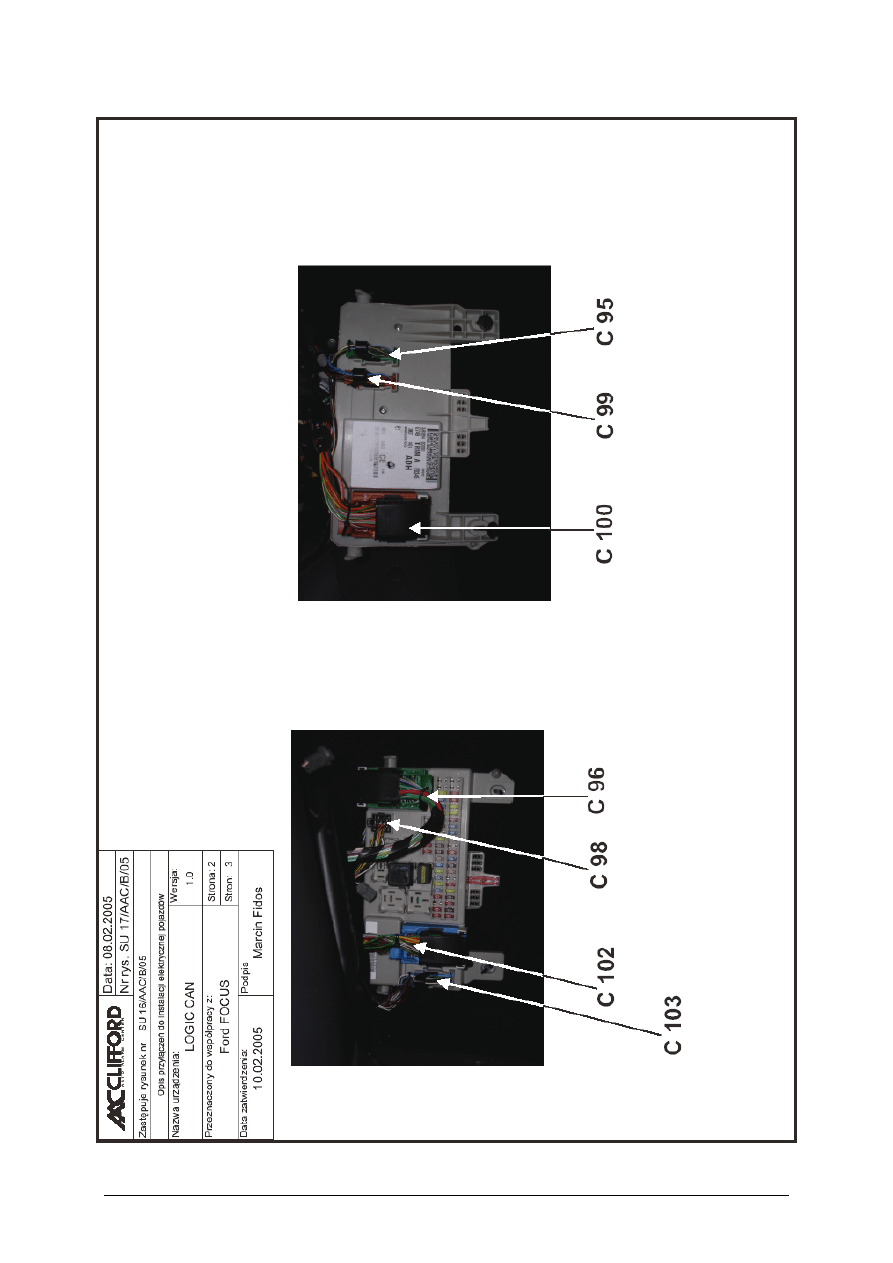

Umiejscowienie złącz pokazane jest na rysunku SU 17/AAC/B/05 str.2

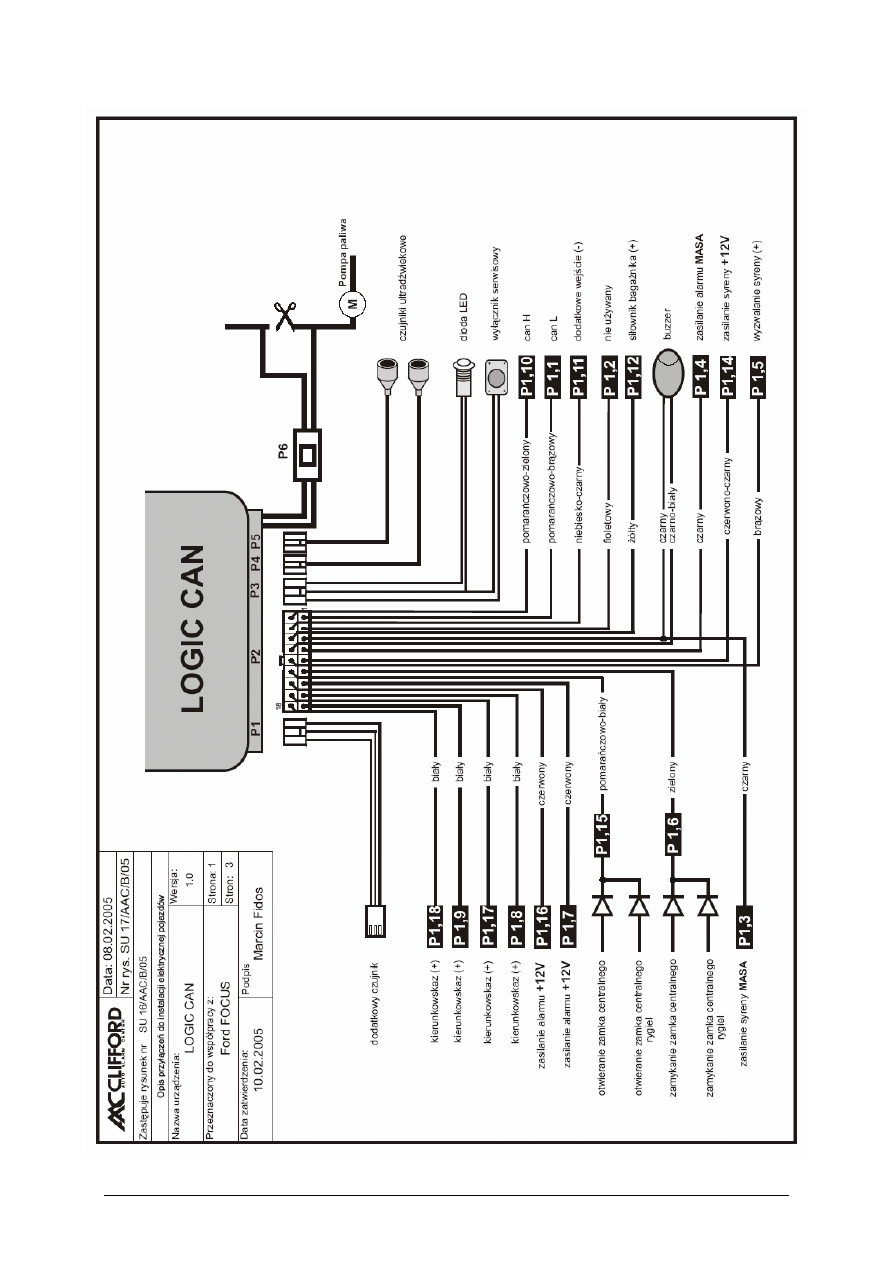

Opis złączy alarmu:

1

Bez podwójnego ryglowania, dwie lub bez szyb elektrycznych

2

Z podwójnym ryglowaniem, dwie lub bez szyb elektrycznych

3

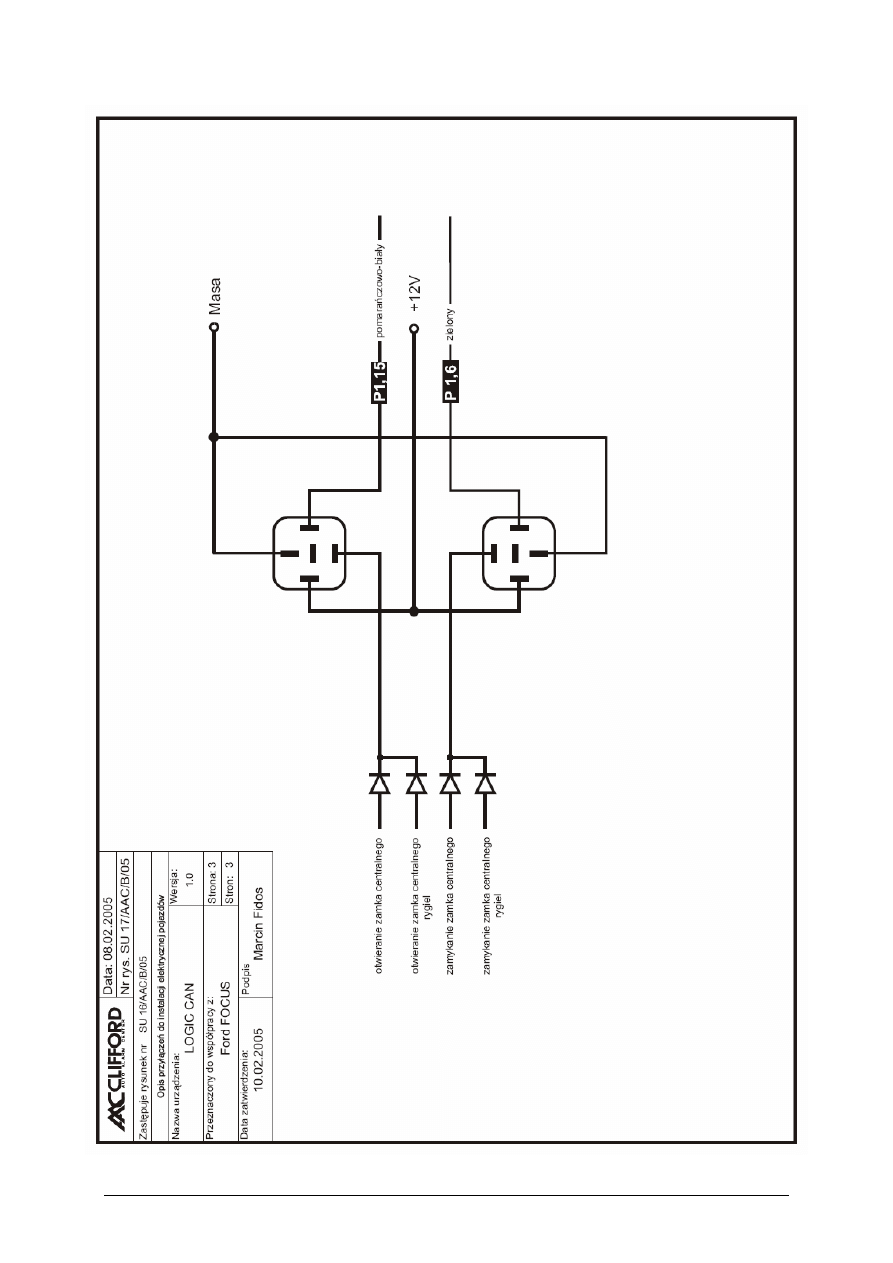

Bez podwójnego ryglowania, cztery szyby elektryczne – podłączyć wg rysunku SU 17/AAC/B/05

4

Z podwójnym ryglowaniem, cztery szyby elektryczne– podłączyć wg rysunku SU 17/AAC/B/05

Instrukcja montażu LOGIC CAN v.1.x do Ford Focus II wyd.4 z dn. 26.04.2006r

str.4/8

P- 1: Złącze do podłączenia dodatkowych czujników ; wstrząsowego, zbicia szyby,
radarowego, zmiany położenia.

P- 2: Złącze główne alarmu wyposażone w osiemnaście pinów:

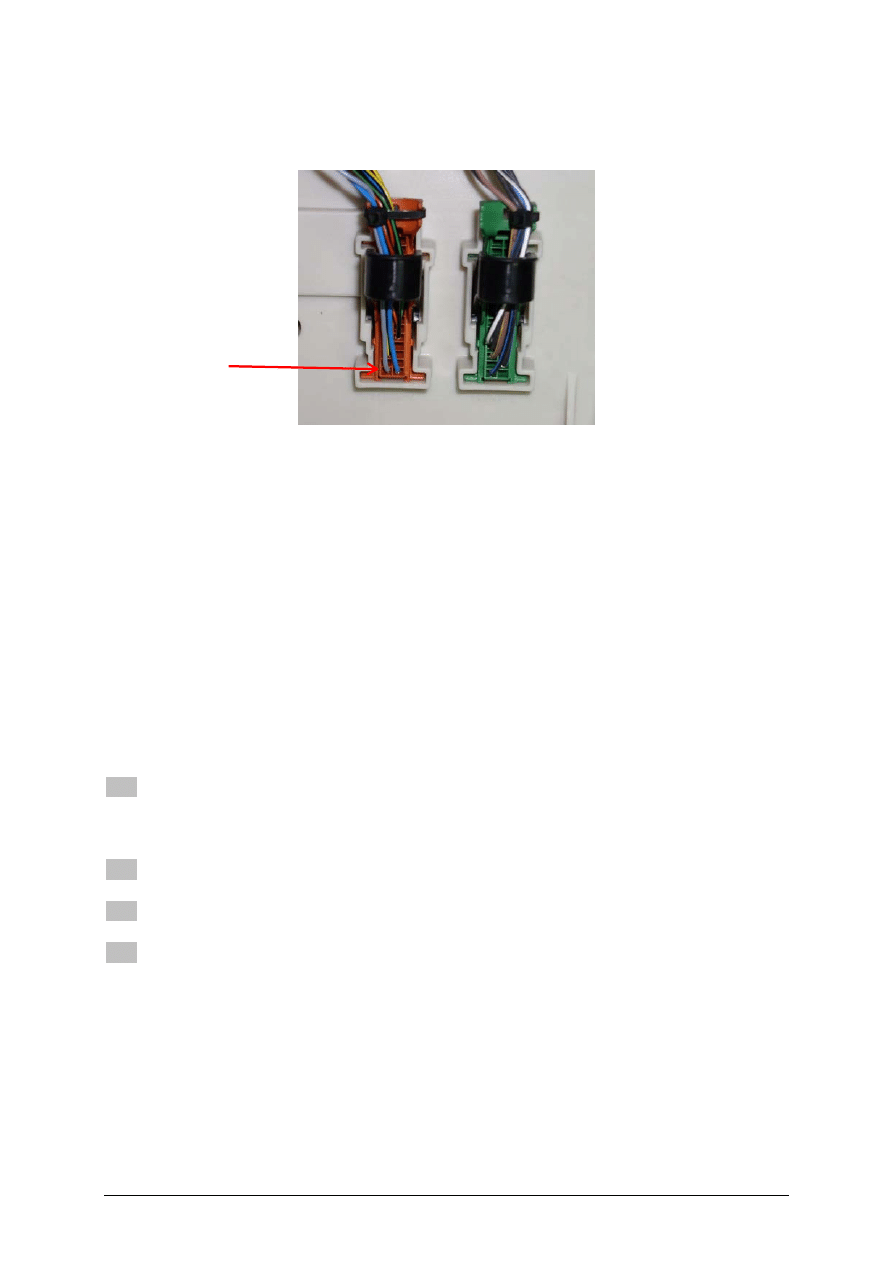

1. Pomarańczowo-brązowy: CAN L, wejście linii niskiego napięcia magistrali

CAN-Bus

2. Fioletowy: nie używany.
3. Czarny: zasilanie syreny i buzzera (masa)
4. Czarny: zasilanie alarmu ( masa ), przewód podłączamy do nadwozia samochodu

bardzo starannie, najlepiej pod fabryczne punkty.

5. Brązowy: sterowanie syreny ( + ), podłączamy do przewodu białego w syrenie z

własnym zasilaniem lub czerwonego w zwykłej syrenie.

6. Zielony: Zamykanie zamka centralnego (tylko z pilotem dodatkowym).

7. Czerwony: zasilanie alarmu +12V..

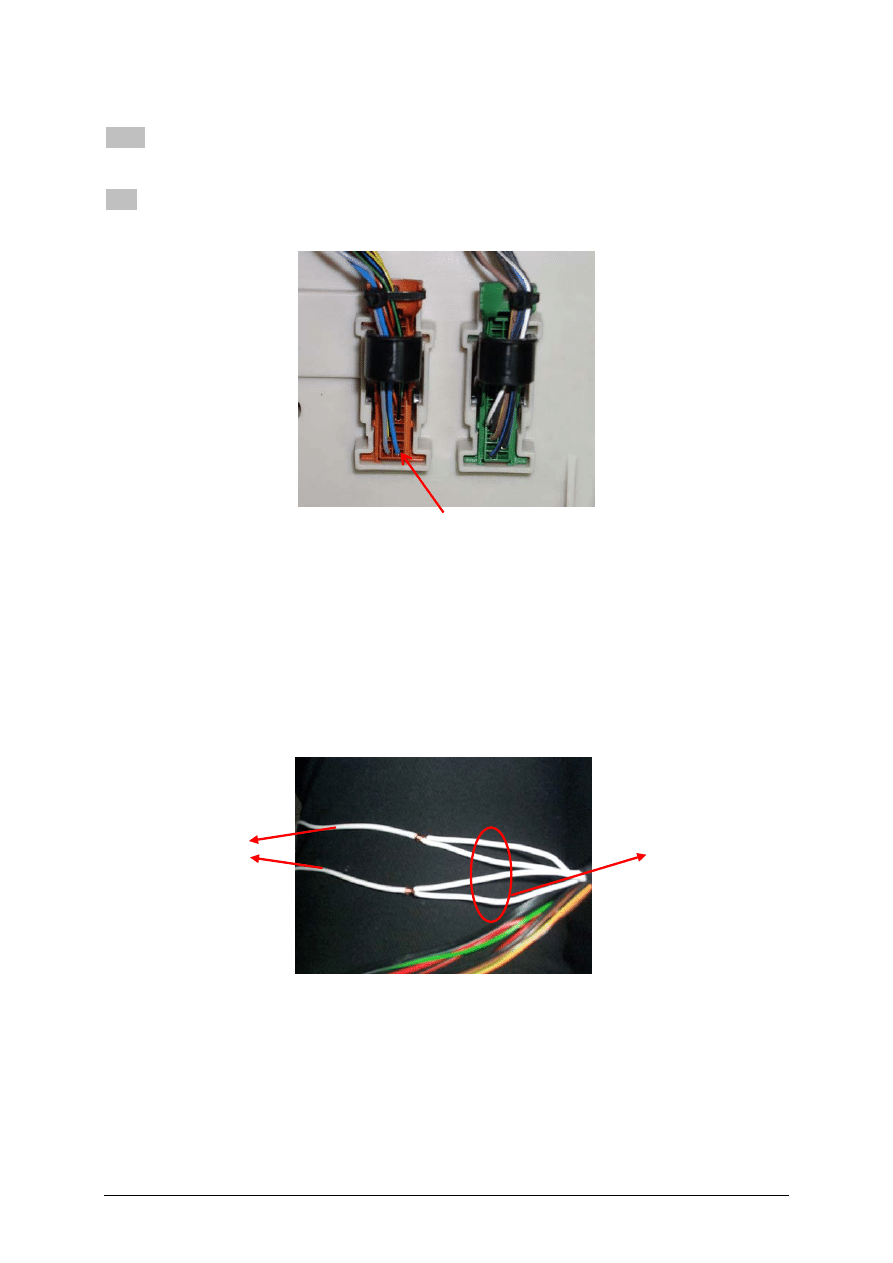

8. Biały: wyjście na kierunkowskazy, podłączamy do przewodu kierunkowskazów.

Połączyć z przewodem białym z pinu nr9.

9. Biały: wyjście na kierunkowskazy, podłączamy do przewodu kierunkowskazów.

Połączyć z przewodem białym z pinu nr10.

Podłączyć wg opisu w punkcie 8

Wyjście z
alarmu

Do przewodów
kierunkowskazów

Instrukcja montażu LOGIC CAN v.1.x do Ford Focus II wyd.4 z dn. 26.04.2006r

str.5/8

10. Pomarańczowo-zielony: CAN H, wejście linii wysokiego napięcia magistrali

CAN-Bus

11. Niebiesko-czarny: wejście dodatkowe ( - ), nieużywany.
12. Żółty:siłownik bagażnika; Podłączamy do przewodu na którym pojawia się +12V

w momencie otwierania bagażnika.

13. Czarno-biały

:

sterowanie buzzera ( + )

14. Czerwono-czarny: zasilanie syreny ( +12V ).
15. Pomarańczowo-biały: otwieranie zamka centralnego lub wyjście dodatkowe ( - ),

(do sterowania np. dialera GSM).

16. Czerwony: zasilanie alarmu +12V. Podłączamy bezpośrednio do głównej listwy

zasilającej.

17. Biały: wyjście na kierunkowskazy, podłączamy do przewodu kierunkowskazów.

Połączyć z przewodem białym z pinu nr18

Podłączyć wg opisu w punkcie 8

18. Biały: wyjście na kierunkowskazy, podłączamy do przewodu kierunkowskazów.

Połączyć z przewodem białym z pinu nr17

Podłączyć wg opisu w punkcie 8

P- 3: Złącze czerwone - przycisk serwisowy i dioda LED. Przycisk służy do awaryjnego
wyłączania alarmu. Dioda LED służy do określenia stanu pracy alarmu. Miejsce montażu
ustalamy z klientem.

P- 4: Czujnik ultradźwiękowy

P- 5: Czujnik ultradźwiękowy

P- 6: Rozcięcie zapłonu

Instrukcja montażu LOGIC CAN v.1.x do Ford Focus II wyd.4 z dn. 26.04.2006r

str.6/8

Instrukcja montażu LOGIC CAN v.1.x do Ford Focus II wyd.4 z dn. 26.04.2006r

str.7/8

Instrukcja montażu LOGIC CAN v.1.x do Ford Focus II wyd.4 z dn. 26.04.2006r

str.8/8
