RADOM WYDZIAŁ TRANSPORTU ELEKTROTECHNIKA	LABORATORIUM METROLOGII		Data:
	Grupa	Zespół	Rok akademicki
Nr ćwiczenia	Temat: APARAT EPSTEINA		Ocena

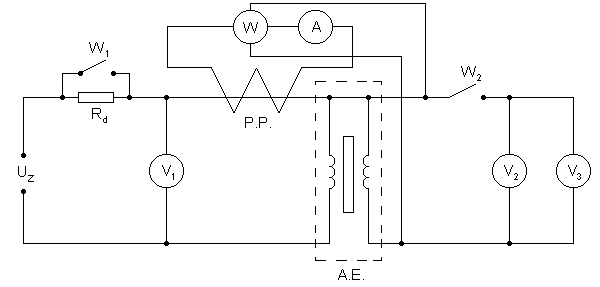

1. Wyznaczanie masy właściwej próbki oraz powierzchni przekroju drogi strumienia w próbce.

- wzór

gdzie :

m - masa próbki podana w gramach

γ - masa właściwa próbki

l - średnia długość strumienia w obwodzie magnetycznym próbki ( l=120 cm )

2. Określanie indukcji B_MAX i współczynnika kształtu krzywej k.

- wzory

3. Wyznaczanie krzywej magnesowania B_m = f(H_SK)

Lp.	I	U2	U3	PW	BMAX	HSK	k	PC	Uwagi
	A	V	V	W	T	A/m	-	W
									f= Hz k2=1,02 RW= Ω RV2= Ω RV3= Ω

4. Wyznaczanie strat.

BMAX[T]	k2	U2 [V]	U3 [V]	PW [W]	k	PC [W]	PC [W/kg]
1	1,02
1,5	1,025

5. Rozdział strat metodą dwóch różnych współczynników kształtu.

BMAX[T]

U2 [V]

U3 [V]

P [W]

k

PC [W]

PW [W]

Ph [W]

1

1,5

OPRACOWANIE WYNIKÓW POMIAROWYCH

APARAT EPSTEINA

U₁=120 V ; U₂=120 V ; Z_M= 4×150zw ; Z_P=4×150zw ; G_Fe=5 kg ; l_śr=120 cm

Ad.1)

Masa właściwa próbki wynosi odpowiednio dla blachy trawionej:

dla

Masa właściwa powierzchni przekroju drogi strumienia.

Ad.2)

⇒

1. dla indukcji
   ;


2. dla indukcji
   ;


Ad.3)

Watomierz Woltomierz Amperomierz

1A - 820 mΩ Zakres woltomierza = 150 V 1A - 950 mΩ

150 Ω/V R_V=150 kΩ

Wyznaczam współczynnik kształtu

Przykładowe obliczenia:

Wyznaczam skuteczną wartość natężenia pola magnetycznego

;
;

Przykładowe obliczenia:

Wyznaczam całkowite straty mocy

Przykładowe obliczenia:

Wyznaczam indukcję magnetyczną

Przykładowe obliczenia:

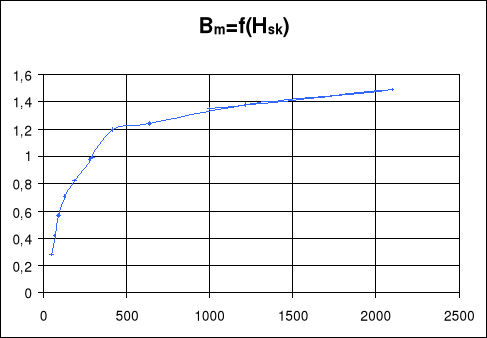

Charakterystyka B=f(H)

Ad.4)

Wyznaczam współczynnik kształtu

Przykładowe obliczenia:

Wyznaczam całkowite straty mocy

Przykładowe obliczenia:

Wyznaczam stratność

Przykładowe obliczenia:

Ad.5)

Wyznaczam całkowite straty mocy

Przykładowe obliczenia:

Wyznaczam straty mocy wiroprądowe

gdzie:

Przykładowe obliczenia:

Wyznaczam straty mocy histerezowe

Przykładowe obliczenia:

Wnioski:

Celem ćwiczenia było wyznaczenie dynamicznej krzywej magnesowania w postaci charakterystyki B = f (H), próbki zamocowanej w aparacie Epsteina 25cm, a także wyznaczenie strat w materiale ferromagnetycznym powodowanych prądami wirowymi oraz zjawiskiem histerezy.

Dane aparatu Epsteina wynoszą: U₁=120 V; U₂=120 V; Z_M= 4×150zw; Z_P=4×150zw ; G_Fe=5 kg ; l_śr=120 cm. Wyznaczyłem masą właściwą próbki
dla blachy trawionej (n=3%) oraz powierzchni przekroju drogi strumienia
. Określiłem indukcją
i współczynnik kształtu krzywej
. Wyznaczyłem dla indukcji B_MAX=1 T i k₂=1,02 ⇒ E₂=71,9 V, a dla indukcji B_MAX=1,5 T i k₂=1,025 ⇒ E₂=108,5 V. Przy wyznaczaniu krzywej magnesowania najpierw wyznaczyłem współczynnik kształtu, skuteczną wartość natężenia pola magnetycznego oraz całkowite straty mocy. Wykres, jaki otrzymałem jest fragmentem krzywej magnesowania, ponieważ nie wykonałem pomiarów przy zmniejszającym się napięciu i odwróconym zasilaniu. Pomiary strat wykonałem dla dwóch indukcji B_MAX=1 T oraz B_MAX=1,5 T. Wyznaczyłem współczynnik kształtu, straty mocy całkowitej oraz stratność. Rozdział strat na straty histerezowe i straty wiroprądowe dokonałem dla wartości indukcji B_MAX=1 T i B_MAX=1,5 T. Obliczałem całkowite straty mocy, straty mocy wiroprądowe oraz straty mocy histerezowe. W ćwiczeniu otrzymałem straty histerezowe i wiroprądowe takiej samej wartość.

---
