1. Opisać: a) na czym polega przewodnictwo półprzewodników domieszkowanych (niesamoistnych), b) zjawiska zachodzące w niespolaryzowanym złączu p-n.

  2. Przeciążenie silnika elektrycznego. Co nazywamy przeciążeniem, jakie są jego typowe przyczyny, jakie aparaty stosujemy jako zabezpieczenia. Dobrać nastawienia zabezpieczenia przeciwprzeciążeniowego dla silnika o danych: prądzie znamionowym 12 A, prądzie rozruchowym 90 A, współczynniku czasu rozruchu 2.

  3. Rozruch za pomocą przełącznika gwiazda/trójkąt: a) jak się przeprowadza, b) jakie korzyści mam daje, c) jakie warunki musi spełniać silnik aby go można było uruchomić z sieci publicznej za pomocą przełącznika gwiazda/trójkąt, d) narysować przebieg prądu rozruchowego.

  4. Przedstaw dwa sposoby wytwarzania wirującego pola magnetycznego oraz opisz szczegółowo zasadę działania trójfazowej prądnicy synchronicznej.

  5. Co nazywamy dotykiem bezpośrednim, a co dotykiem pośrednim. Jakie stosujemy środki ochrony przed dotykiem pośrednim i na przykładzie jednego wybranego środka wyjaśnij w jaki sposób chroni on przed porażeniem.

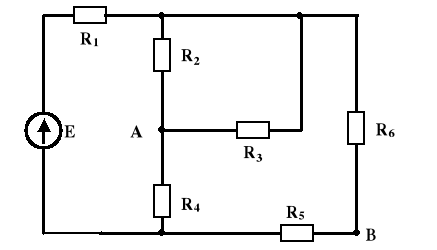

Zadanie 1

Dane: R1=15 Ω, R2=18 Ω, R3=9 Ω, R4=4 Ω, R5=2 Ω, R6=8 Ω, E=360 V,

Szukane: Prądy we wszystkich gałęziach. Obliczyć który punkt ma wyższy potencjał A czy B?

0x01 graphic

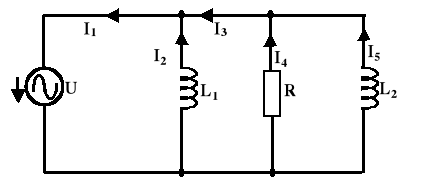

Zadanie 2

Dane: I1=20 A, I2=10 A, I5=6 A,

Szukane:

  1. I3, I4. Obliczenia mają być poparte odpowiednimi wykresami wektorowymi.

  2. cosφ odbiornika i jego charakter (indukcyjny, pojemnościowy).

  3. Prądy we wszystkich gałęziach gdy częstotliwość napięcia wzrośnie dwukrotnie przy nie zmienionej wartości skutecznej napięcia.

0x01 graphic

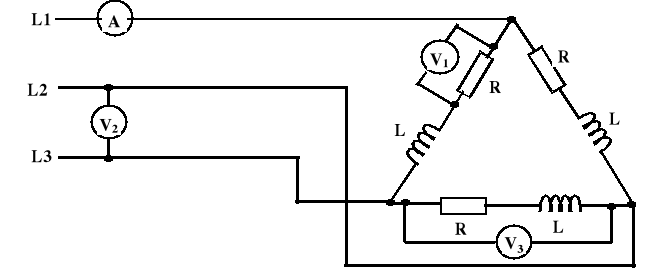

Zadanie 3

Dane: Wskazanie amperomierza A=5,5 A, woltomierza V2=380 V i cosφ układu równe 0,5.

Szukane: Wskazania woltomierzy V1, V3, moc wydzielana na rezystancjach. Wrysować kondensatory połączone w trójkąt do kompensacji mocy biernej indukcyjnej. Wyznaczyć pojemność każdego z kondensatorów, przy której cosφ osiągnie wartość 1.

0x01 graphic

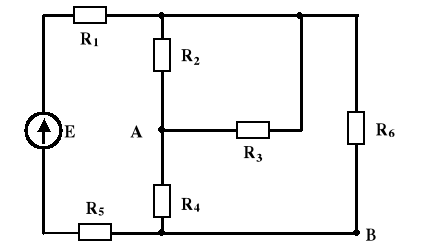

Zadanie 1

Dane: R1=4 Ω, R2=12 Ω, R3=6 Ω, R4=8 Ω, R5=10 Ω, R6=12 Ω, E= 360 V,

Szukane: Prądy we wszystkich gałęziach. Obliczyć który punkt ma wyższy potencjał A czy B?

0x01 graphic

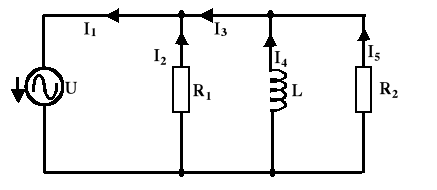

Zadanie 2

Dane: I1=20 A, I2=10 A, I5=6 A,

Szukane:

  1. I3, I4. Obliczenia mają być poparte odpowiednimi wykresami wektorowymi.

  2. cosφ odbiornika i jego charakter (indukcyjny, pojemnościowy).

  3. Prądy we wszystkich gałęziach gdy częstotliwość napięcia wzrośnie dwukrotnie przy nie zmienionej wartości skutecznej napięcia.

0x01 graphic

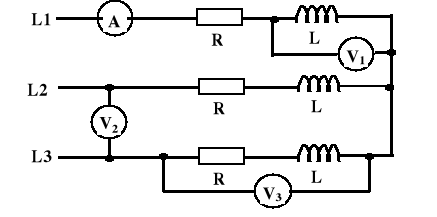

Zadanie 3

Dane: Wskazanie amperomierza A=7 A, woltomierza V2 =380 V i cosφ układu równe 0,5.

Szukane: Wskazania woltomierzy V1, V3, moc wydzielana na rezystancjach. Wrysować kondensatory połączone w gwiazdę do kompensacji mocy biernej indukcyjnej. Wyznaczyć pojemność każdego z kondensatorów, przy której cosφ osiągnie wartość 1.

0x01 graphic

Uwaga!!!!!!! na schematach należy zastrzałkować wszystkie prądy i napięcia
