Politechnika Lubelska

****

Katedra Elektroniki

****

Laboratorium

Podstaw

Energoelektroniki

****

Temat:Badanie prostownika sterowanego 1-fazowego.

Grupa dziekańska : ED 6.3

Grupa laboratoryjna : Magdalena Jagiełło

Burzec Mariusz

Krzysztof Białas

Data wykonania : 1997.02. 27

Cel ćwiczenia.

Celem ćwiczenia było zapoznanie się z pracą i właściwościami prostownika 1-fazowego pełno okresowego w układzie półmostkowym z wyprowadzonym przewodem zerowym przy różnych rodzajach obciążenia.

Schemat układu pomiarowego.

A1,A3 - amperomierze EM. Pomiar prądu skutecznego diody i impedancji obciążenia.

A2,A4 - amperomierze ME.Pomiar wartości średniej prądu diody i impedancji obciążenia.

V1 -woltomierz ME .Pomiar wartości średniej napięcia.

V2 -woltomierz lampowy .Pomiar napięcia tętnień.

V3 -woltomierz EM. Pomiar wartości skutecznej napięcia wyprostowanego.

uklad ster. -układ do wytwarzania impulsów.

R - bocznik.

Z - impedancja obciążenia prostownika (charakter R,RL).

T1,T2 - tyrystory

Tr. - transformator.

oscyl. - oscyloskop.

Wykonanie ćwiczenia.

1. Prostownik sterowany z obciążeniem R.

a) Charakterystyka regulacyjna Uoα=f(α)

Tabela pomiarowa:

a

b

α

λ

Uoα

Uα

Utα

t

Uoα/U

Id

Iodα

Iα

Ioα

mm

mm

st.

st.

V

V

V

%

-

A

A

A

A

16

50

57.6

122.4

1.65

11.9

11.75

98

0.138

0.175

0.33

0.5

0.18

14

50

50.4

129.6

1.22

9

9.03

103

0.135

0.51

0.2

0.36

0.1

12

50

43.2

136.8

1

7.9

7.6

96

0.126

0.4

0.14

0.28

0.1

10

50

36

144

0.83

6.8

6.73

98

0.122

0.32

0.1

0.22

0.05

8

50

28.8

151.2

0.52

5.2

4.93

94

0.100

0.22

0.05

0.15

0.01

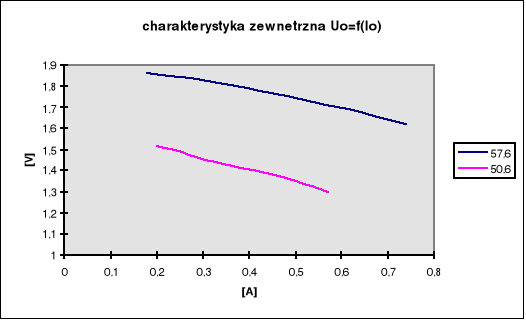

b) Charakterystyka zewnętrzna Uo=f(Io)

Tabela pomiarowa:

α=57.6°

α=50.4°

Io

Uo

Ut

Io

Uo

Ut

A

V

V

A

V

V

0.74

1.62

11.67

0.57

1.3

9.6

0.59

1.7

11.94

0.5

1.35

9.8

0.37

1.8

12.15

0.41

1.4

9.95

0.18

1.86

11.92

0.305

1.45

10.05

0.11

1.8

11

0.24

1.5

10.11

0.09

1.75

10.2

0.2

1.52

10.03

0.05

1.75

9.1

0.15

1.52

9.58

-

-

-

0.11

1.45

8.9

-

-

-

0.05

1.42

7.2

0x01 graphic

2. Prostownik sterowany z obciążeniem RL.

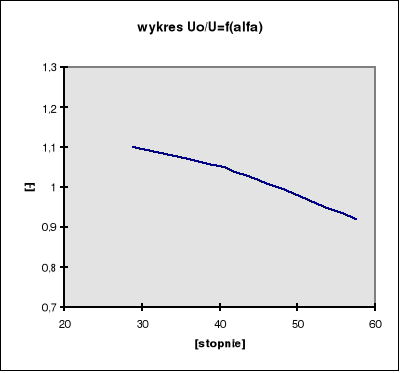

a) Charakterystyka sterowania Uoα/U=f(α) oraz zależność wsp. tętnień od kąta wysterowania t=f(α)

Tabela pomiarowa:

a

b

c

α

γ

U0α

Uα

Utα

t

Uoα/U

Id

Iodα

Iα

Iα

mm

mm

mm

st.

st.

V

V

V

%

-

A

A

A

A

16

50

26

57.6

93.6

9

9.07

1.8

20

0.927

0.34

0.18

0.24

0.1

12

50

40

43.2

144

5.8

5.62

1.16

20

1.032

0.16

0.05

0.12

0.05

10

50

32

36

115.2

6.1

6.18

1.2

19.6

0.986

0.18

0.08

0.14

0.05

8

50

34

28.8

122.4

5.6

5.09

1

17.8

1.1

0.13

0.02

0.1

0.02

Przykładowe obliczenia

==0.6468=64.68%

0x01 graphic

Wnioski.

Na podstawie zestawionych w tabelach wynikach pomiarów wyrysowane zostały charakterystyki.Można zauważyć,że wzrost kąta sterowania powoduje że wartośc skuteczna wyprostowanego prądu wzrasta.W naszym przypadku zależności wspólczynnika tętnien od kąta α widzimy że wraz ze wzrostem kąta α wartośc t rośnie. W przypadku charakterystyki obciążenia wraz ze wzrostem prądu obciążenia spadek napięcia na impedancji Z maleje. Niedokładnośc wykonanych pomiarów spowodowana mogła być dużym błedem popełnianym w czasie odczytywania wartości mierzonych (wychylenie woltomierzy i amperomierzy byłow bardzo małe,najdokładniejsze wskazanie1/2-maksymalnego wychylenia) oraz tym.że zakres regulacji kąta sterowania nie zawierał się w pełnym zakresie od 0* do 180* Tak więc ilość pomiarów równierz została ograniczona,zaś uzyskanie pomiarów dla α=0° niemożliwy do wykonania.Z powodu braku czasu na wykonanie dalszej cześci ćwiczenia podpunkt związany z badaniem układu prostownikowego pełnomostkowego nie został przez nas wykonany.
