LABORATORIUM MIERNICTWA ELEKTRYCZNEGO
TEMAT. Pomiar podstawowych wielkości magnetycznych.	CWICZENIE NR.12	GRUPA ED.5.5	OCENA
IMIĘ I NAZWISKO: Michał Wit		DATA 05-11-98

1.Schematy pomiarowe.

A)

B)

2.Wyniki pomiarów.

Zadanie : A .

Lp	R	α	α	α	α	α	φ	δφ
		Ω	[dz]	[dz]	[dz]	[dz]	[dz]	[mWb]
1	0	71	68	69	70	69,5	0,0834	0
2	5	67	69	63	65	66	0,0792	-5,03
3	10	66	63	65	65	64,75	0,0777	-6,83
4	15	62	63	64	64	63,25	0,0759	-8,99
5	20	63	58	61	62	61	0,0732	-12,23
6	25	61	60	59	59	59,75	0,0717	-14,03
7	30	62	63	59	61	61,25	0,0735	-11,87
8	35	58	58	58	59	58,25	0,0699	-16,19
9	40	60	61	61	61	60,75	0,0729	-12,59
10	45	55	58	59	57	57,25	0,0687	-17,62
11	50	56	52	55	54	54,25	0,0651	-21,94

R

=8,7

C
=
=
=1,8*10
[Wb/dz]

C
=
=C

R
=
=
=10,87

Obliczenia dla R_d = 0Ω: Φ0 = α*C₁ = (69,5dz * 1,8*10^-4)/150Wb/dz = 0,0834 mWb

Obliczenia dla R_d = 5Ω: Φ5 = α*C₁ = (66dz * 1,8*10^-4)/150Wb/dz = 0,0792 mWb

δ_Φ =

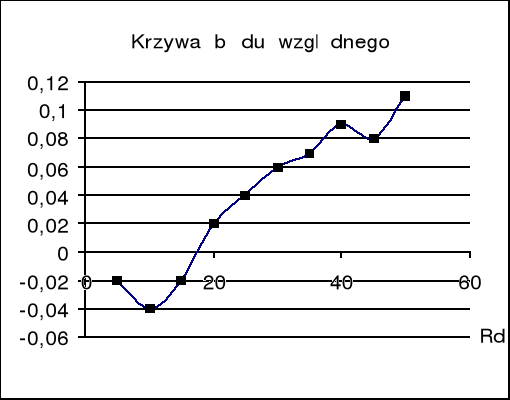

Wpływ rezystancji obwodu cewki pomiarowej na błąd pomiaru strumienia .

Zadanie : B .

Wyznaczanie charakterystyki komuntacyjnej magnesowania .

Parametry próbki.

Dz =104,6 mm Rp = 14,5 Ω Hmax = 1315 A/m Zp = 1200 zw

Dw = 84,5 mm Rm = 1,5 Ω Bmax = 1,2 T Zm =260 zw

H= 25,1 mm

Lz = π Dz = 328,44 mm

Lw =π Dw= 265,33 mm

Lśr = (Dz + Dw)/2 = (328,44 + 265,33)/2 = 296,9 mm = 0,2969 m

Parametry indukcyjności wzorcowej .

M = 0,01 H Imax = 1 A L1 = 0,02 H L2 = 0,021 H R1 = 3,6 Ω R2 = 3,7 Ω

H = 25,1 mm

Skalowanie galwanometru balistycznego .

I1	α1m	α1m	I2	α1m	α1m
A	dz	dzś	A	dz	dzś
0,4	37,5	37,44	0,2	25	26,44
				31,5				27
				44,5				24,5
				36,5				27
				37				26
				34				27
				40,5				29
				38				26

Wyniki pomiaru komuntacji .

I	α1m	α1m	B	H
A	Dz	Dzśr	mT	A/m
0,02	50 38	44	2,64	80,8
0,06	120 115	117,5	7,1	242,52
0,1	250 270	260	15,6	404,2
0,14	360 355	357,5	21,45	565,9
0,16	650 670	660	39,6	646,7
0,2	1450 1500	1475	88,5	808,4
0,22	1900 1900	1900	114	889,24
0,26	2100 2200	2150	129	1051
0,3	2500 2550	2525	151,5	1212,6
0,64	5700 5650	5675	340,5	2587
0,68	5400 5500	5450	327	2749
1,04	6200 6300	6250	375	4203,7
1,46	7100 6900	7000	420	5901,3

---
