Politechnika Lubelska

Katedra Podstaw Metrologii

Laboratorium Metrologii

Sprawozdanie z ćwiczenia nr 1.

Temat :Badanie laboratoryjnych źródeł prądu .

Wykonano: 29.10.99

Grupa : wykonał : Czuryło Paweł

1.Czuryło Paweł

2.Banach Tomasz

Grupa

ED 5.1

Rok akad.

1999/2000

Cel ćwiczenia :

Celem ćwiczenia jest poznanie podstawowych źródeł napięcia i prądu stałego i przemiennego oraz metod pomiaru ich charakterystycznych parametrów.

1. Pomiar charakterystyki obciążenia źródła elektrochemicznego

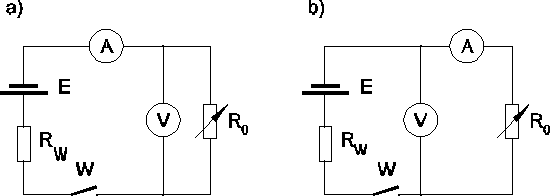

Układy pomiarowe:

0x01 graphic

Dane przyrządów pomiarowych:

A - Amperomierz magnetoelektryczny, kl. 0.5,

R = 23/In(mA)+0,004 [Ω] PL-P3-520-E6/

V - Woltomierz cyfrowy, G-1002.500 zakres 2V PL-T-4219-E2-M

W - Wyłącznik

R0 - Rezystory nastawne :

a) 89Ω , 1.1A PL-K-039-E6/

b) 2.1Ω , 8A PL-P3-90-E6

Wyniki pomiarów według schematu z rysunku a)

Lp.

Zakres [mA]

U [V]

15

30

75

I [mA]

1

1,238

13,45

-

-

2

1,236

15

-

-

3

1,242

-

15

-

4

1,238

-

17,5

-

5

1,232

-

20

-

6

1,190

-

22,5

-

7

1,181

-

25

-

8

1,164

-

30

-

9

1,142

-

-

40

10

1,235

-

-

50

11

1,238

-

-

60

12

1,233

-

-

70

Obliczenia:

0x01 graphic

Charakterystyka obciążeenia akumulatora U=f(I0) dla układu z rysunku a)

0x08 graphic

Jak wynika z obliczeń oraz z charakterystyki U=f(I0) pomiary zostały przeprowadzone błędnie , przyczyną tego było wadliwe połączenie pomiędzy zaciskiem a wtyczką bananową o czym przekonałem się dopiero po wykonaniu pomiarów. Ze względu na to nie dokonywałem obliczeń rezystancji wewnętrznej dla pozostałych pomiarów.

Wyniki pomiarów według schematu z rysunku b)

Zakres [mA]

Lp.

U [V]

15

30

75

150

300

750

1500

Rw [mΩ]

I0 [mA]

1

1,258

15

-

-

-

-

-

-

0,00

2

1,257

-

25

-

-

-

-

-

40,00

3

1,256

-

-

40

-

-

-

-

50,00

4

1,255

-

-

60

-

-

-

-

50,00

5

1,253

-

-

-

100

-

-

-

50,00

6

1,251

-

-

-

150

-

-

-

46,67

7

1,245

-

-

-

-

300

-

-

43,33

8

1,232

-

-

-

-

-

600

-

43,33

9

1,244

-

-

-

-

750

-

45,33

10

1,217

-

-

-

-

-

800

51,25

11

1,213

-

-

-

-

-

-

900

50,00

12

1,210

-

-

-

-

-

-

1000

48,00

Obliczenia:

0x01 graphic

0x08 graphic
Charakterystyka obciążeenia akumulatora U=f(I0) dla układu z rysunku b)

2. Charakterystyka U=f(I0) elektronicznego stabilizatora

Układ pomiarowy:

0x08 graphic

Dane przyrządów pomiarowych:

At Autotransformator Imax=10A , U=0−250V , 2,5KVA PL-P3-55-E6

V1woltomierz magnetoelektryczny , kl 0,5 , zakres 300V

R=300V/22,5mA=13,33KΩ PL-P3-339-E6

A - Amperomierz magnetoelektryczny, kl. 0.5,

R = 23/In(mA)+0,004 [Ω] PL-P3-520-E6/

V2 − Woltomierz cyfrowy, G-1002.500 zakres 2V PL-T-4219-E2-M

R0 - Rezystor nastawny , R=46Ω , Imax=2,4A PL-k-020-E6

ZASILACZnapięcie znamionowe 5V ,Imax=2,4A , Pmax=80VA PL-P3-721/E6

Wyniki pomiarów.

Lp

-

1

2

3

4

5

6

7

8

9

10

11

12

U1

V

220

220

220

220

220

220

220

220

220

220

220

220

U2

V

5,06

5,05

5,04

5,04

5,03

5,03

5,02

5,02

5,00

4,99

4,94

4,92

I0

mA

0

100

125

150

200

300

500

700

1000

1500

2000

2300

Charakterystyka U=f(I­­0) stabilizatora elektronicznego.

0x08 graphic

3. Wyznaczanie współczynnika stabilizacji zasilacza stabilizowanego dla 100%, 50%, 20%, 10% maksymalnego prądu obciążenia przy zmianach napięcia zasilającego

± 10% Un.

Układ pomiarowy:

0x08 graphic

Dane przyrządów pomiarowych:

At Autotransformator Imax=10A , U=0−250V , 2,5KVA PL-P3-55-E6

V1woltomierz magnetoelektryczny , kl 0,5 , zakres 300V

R=300V/22,5mA=13,33KΩ PL-P3-339-E6

A - Amperomierz magnetoelektryczny, kl. 0.5,

R = 23/In(mA)+0,004 [Ω] PL-P3-520-E6/

V2 − Woltomierz cyfrowy, G-1002.500 zakres 2V PL-T-4219-E2-M

R0 - Rezystor nastawny , R=46Ω , Imax=2,4A PL-K-020-E6

ZASILACZnapięcie znamionowe 5V ,Imax=2,4A , Pmax=80VA PL-P3-721/E6

Wyniki pomiarów:

0x01 graphic

I/Io

U1max

U1min

U2max

U2min

S1

S2

[%]

[V]

100

240

200

4,84

4,83

2,8

2,7

50

240

200

4,94

4,92

7,6

5,7

20

240

200

4,95

4,94

9,1

7,6

10

240

200

4,96

4,95

11,4

9,1

Przykładowe obliczenia :

1)ΔUwe=20V ΔUwy=0,05V Uwe=220V Uwy=4,95V

0x01 graphic

2) ΔUwe=20V ΔUwy=0,06V Uwe=220V Uwy=4,94V

0x01 graphic

0x08 graphic

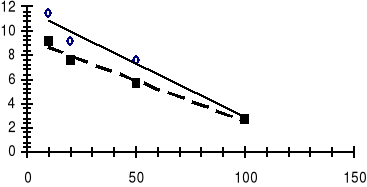

Zależność współczynnika stabilizacji od obciążenia.

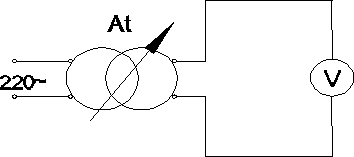

4)Charakterystyka Uwyj=f(α) autotransformatora.

Układ pomiarowy:

0x01 graphic

Przyrządy:

At Autotransformator Imax=10A , U=0−250V , 2,5KVA PL-P3-55-E6

V − Woltomierz cyfrowy, G-1002.500 zakres 2V PL-T-4219-E2-M

Wyniki pomiarów:

Lp

-

1

2

3

4

5

6

7

8

9

10

11

12

13

Uwyj

V

8

20

29

39

49

60

71

82

94

104

115

126

138

α

Dz

0

1

2

3

4

5

6

7

8

9

10

11

12

Lp

-

14

15

16

17

18

19

20

21

22

23

24

25

Uwyj

V

146

160

170

181

192

204

212

223

234

246

256

263

α

Dz

13

14

15

16

17

18

19

20

21

22

23

24

Zależność napięcia wyjściowego autotransformatora od wychylenia regulatora Uwyj=f(α).

0x08 graphic

5)Charakterystyka potencjometru

Układ pomiarowy:

0x08 graphic

Przyrządy:

At Autotransformator Imax=10A , U=0−250V , 2,5KVA PL-P3-55-E6

V − Woltomierz cyfrowy, G-1002.500 zakres 2V PL-T-4219-E2-M

R rezystor nastawny R=484Ω , I­max=0,5A PL-P3-57-E6

Wyniki pomiarów:

Lp

-

1

2

3

4

5

6

7

8

9

10

11

12

L

Cm

2

4

6

8

10

12

14

16

18

20

22

24

U

V

1,8

6,1

9,4

14,2

19,2

24,2

28,8

33,8

38,9

43,5

49,1

54,7

Lp

-

13

14

15

16

17

18

19

20

21

22

23

24

L

Cm

26

28

30

32

34

36

38

40

42

44

46

48

U

V

59,4

63,5

68,0

73,4

78,4

83,6

88,6

94,3

98,9

104,0

108,3

108,3

0x08 graphic

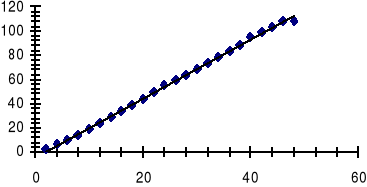

Charakterystyka potencjomertu U=f(l) , gdzie L-przesunięcie suwaka potencjometru w cm.

Wnioski:

Woltomierzem używanym do wyznaczania SEM akumulatora i jego rezystancji wewnętrznej był multimetr cyfrowy. Charakteryzuje się on bardzo dużą rezystancją wewnętrzną, dlatego też pomiar SEM akumulatora obdarzony jest małym błędem . Rezystancja wewnętrzna akumulatora jak wykazują przeprowadzone pomiary jest w przybliżeniu stała, zmienia się nieznacznie z prądem obciążenia.

Na podstawie pomiarów wykonanych podczas badania elektronicznego stabilizatora napięcia widać, że jego napięcie maleje wraz ze wzrostem prądu obciążenia. W chwili gdy prąd osiągnie wartość krytyczną (Iomax=2,4 A ) napięcie wyjściowe maleje niemal do zera. Zmniejszaniu się napięcia wyjściowego towarzyszy zmniejszanie się prądu. Badany zasilacz charakteryzuje się dobrym i stałym współczynnikiem stabilizacji. Współczynnik stabilizacji badanego zasilacza znacznie maleje po przekroczeniu prądu 0,5Iomax.

Badanie potencjometru suwakowego pozwoliło wykazać, że charakterystyka napięcia wyjściowego w funkcji przesunięcia suwaka jest linią prostą .Wnioskiem stąd jest to, że badany potencjometr był potencjometrem liniowym o równomiernym rozmieszczeniu uzwojeń drutu oporowego.

Pomiary wykonane przy badaniu autotransformatora laboratoryjnego Uwy= f (α) wykazują, że skalę autotransformatora należy traktować jako orientacyjną, gdyż wartość napięcia wyjściowego nie pokrywa się z wartością napięcia nastawionego na autotransformatorze. Aby uzyskiwać żądane wartości napięcia dołączyć należy woltomierz do autotransformatora.

1

9

U(V)

0x01 graphic

0x01 graphic

I0(mA)

U(V)

I0(mA)

V2

mA

Ro

V1

Zasilacz

~220V

At

0x01 graphic

I0(mA)

U(V)

0x01 graphic

V2

mA

Ro

V1

Zasilacz

At

Uwe-10%

Uwe+10%

S

I0max(%)

0x01 graphic

Uwyj(V)

α(dz)

R

V

0x01 graphic

AT

∼ 220 V

L(cm)

U(V)
