Strumienica
Zakres ćwiczenia:
wyznaczenie zależności całkowitego natężenia przepływu strumienicy Qc do natężenia strumienia zasilającego Qz - przy stałej wysokości podnoszenia H0,
wyznaczenie zależności wysokości podnoszenia H0 od natężenia strumienia zasysanego Qs - przy stałym natężeniu strumienia zasilającego Qz,
określenie współczynnika sprawności strumienicy η.
Podstawy teoretyczne.
Strumienica jest jednym z rodzajów pomp ze względu na liczne swoje zalety ma szerokie zastosowanie np. do zasysania i przenoszenia różnego rodzaju płynów lub ich mieszania z ciałami stałymi do jej zalet zalicza się między innymi: brak części ruchomych, niezawodność pracy czy prosta budowa. Ich podstawową wadą jest mała sprawność. Zasada jej działania opiera się na zjawisku Venturiego.

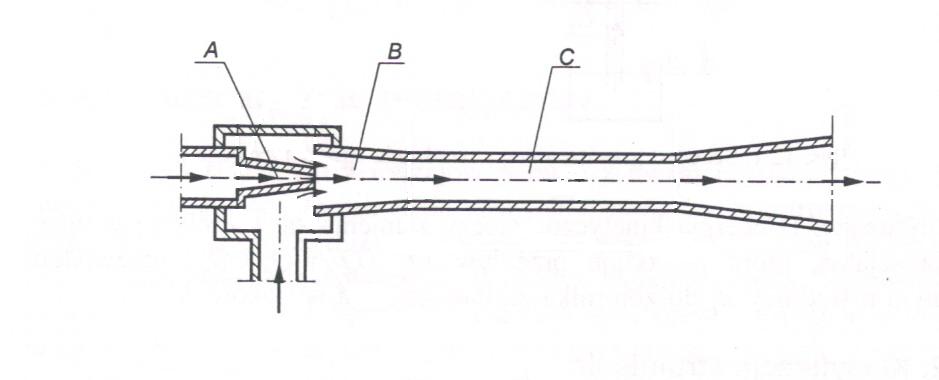

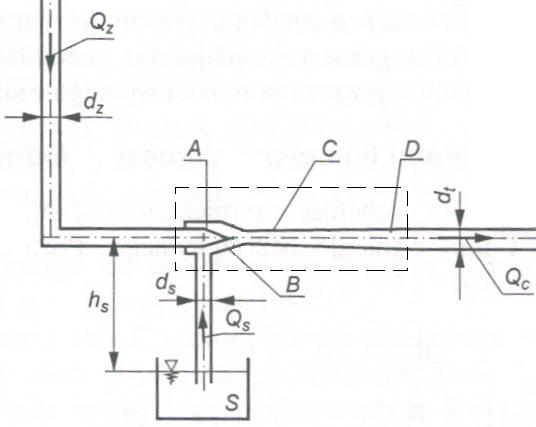

Na rys. 2.1 i rys. 2.2 pokazano schemat urządzenia strumienicowego. Ciecz robocza w iloś
ci Qz dopływa przewodem o średnicy dz do dyszy zasilającej A. Przy przepływie cieczy przez dyszę A następuje wzrost prędkości. Wypływający strumień wywołuje więc podciśnienie w dyszy podchwytującej B. Różnica ciśnień pomiędzy ciśnieniem atmosferycznym, a ciśnieniem w dyszy B powoduje zasysanie cieczy Rys. 2.1 ze zbiornika dolnego S
przewodem o średnicy ds na wysokość hs w ilości Qs. Następnie w komorze mieszania C strumień zasilający miesza się ze strumieniem zasysanym. W dyfuzorze D energia kinetyczna cieczy zamienia się częściowo w energię potencjalną, która powoduje przepływ Qc (Qc = Qz + Qs) przewodem Rys. 2.2 tłocznym o średnicy dt.
Opis stanowiska pomiarowego.

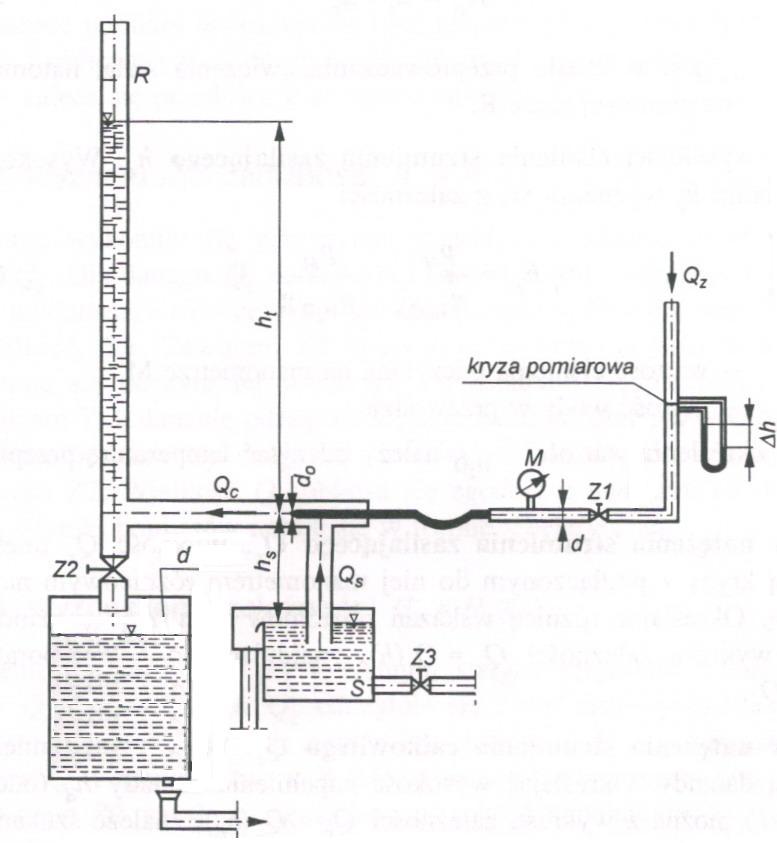

Schemat stanowiska do badań strumienicy przedstawiony jest na rys. 3.1. Przewodem o średnicy d doprowdzona jest woda w ilości Qz. Natężenie strumienia zasilającego Qz, które reguluje się zaworem Z1 , mierzy się za pomcą wmontowanej w przewód kryzy z podłączonym manometrem różnicowym. Ponadto na przewodzie zasilającym zainstalowany jest manometr tarczowy do pomiaru ciśnienia strumienia zasilającego pz. Strumień zasilający, dopływający do dyszy o średnicy wylotu d0, zasysa wodę ze zbiornika dolnego S przewodem ssącym w ilości Qs na wysokość hs. W zbiorniku S zamontoano przelew w celu utrzymania stałego poziomu wody. Następnie woda w ilości Qc (Qc = Qz + Qs) przepływa do zbiornika d. Wartość wysokości ciśnienia tłoczenia ht odczytuje się na pionowej rurze R.
Rys. 3.1. Stanowisko pomiarowe do badania Natężenie całkowite strumienia strumienicy. Qc reguluje się zaworem Z2. Wielkość
