		Akademia Górniczo-Hutnicza W Krakowie ZAKŁAD ELEKTROTECHNIKI				Zespół nr 1 Marcin Szybowski
LABORATORIUM ELEKRTOTECHNIKI
Wydział: EAIiE	Rok akademicki: 2001/2002			Rok studiów: II	Kierunek: Elektrotechnika		Grupa: 8
Temat ćwiczenia: Pomiary w obwodach prądu trójfazowego.
Data wykonania: 03.12.2001			Data zaliczenia:			Ocena:

1. Układ pomiarowy:

Do sieci trójfazowej 3x220 / 127 V załączony jest odbiornik utworzony z żarówek - promienników skojarzonych w gwiazdę. Istnieje możliwość połączenia punktu gwiazdowego 0' z punktem gwiazdowym 0 źródła i utworzenie w ten sposób układu czteroprzewodowego.

W układzie pomiarowym stosuje się przyrządy do pomiaru :

• napięcia międzywęzłowego U.

• napięć na fazach odbiornika U_1,U₂ ,U _{3 .}

• napięcia neutralnego U_n.

• natężeń prądów w przewodach fazowych I₁ ,I ₂ ,I₃

• natężenia prądu w przewodzie neutralnym I_n

• mocy, w układzie dwóch watomierzy W₁₂ ,W₂₃

• mocy, w układzie trzech watomierzy W₁ ,W₂ ,W

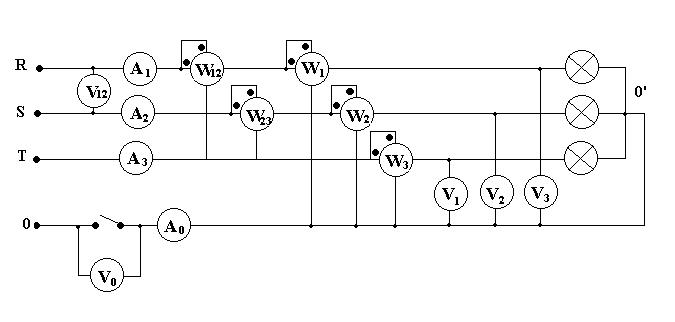

Schemat układu pomiarowego :

Odbiornik niesymetryczny tworzymy poprzez podłączenie w różnych fazach różnej ilości połączonych szeregowo żarówek - promienników.

Wyniki pomiarów :

Lp.	U12	I1	I2	I3	I0	U1	U2	U3	U0	P12	P23	P1	P2	P3
R symetryczny z przewodem zerowym	230	3.2	3.2	3.2	0	136	136	136	0	610	610	400	410	410
R symetryczny Bez przewodu zerowego	230	3.2	3.2	3.2	0	136	136	136	0	600	620	400	410	410
R niesymetryczny z przewodem zerowym	230	1.2	3.2	2.3	1.6	136	136	136	0	240	620	160	420	280
R niesymetryczny Bez przewodu zerowego	230	1	2.7	2.4	0	172	96	144	42	250	560	240	240	320
R niesymetryczny ( przerwa w 1 fazie ) z przewodem zerowym	230	0	3.2	2.2	2.7 Pobierz cały dokument cw.5.sprawozdanie.elektrotechnika.agh.semestr.doc rozmiar 829 KB
