PODCIĄG

1. ZESTAWIENIE OBCIĄŻEŃ.

a=2m -( rozpiętość płyty )

L.p	Wyszczególnienie i obliczenie wartości	Obc. char.	Wsp. Obc.			Obc. obl.
	1.		Obciążenie stałe z płyty =2,65x6,5x2,0	34,45 kN					39,78 kN	-
									-	30,03 kN
2.	ciężar własny żebra 0,20x0,37x24,0xl^ż	11,54 kN	1,1 (0,9)			12,70 kN	10,39 kN
3.	Ciężar własny podciągu 0,30x0,52x24,0xa	7,49 kN	1,1 (0,9)			8,24 kN	6,74 kN
Obciążenie stałe =60,72 kN =47,16 kN
Obciążenie zmienne				1,2

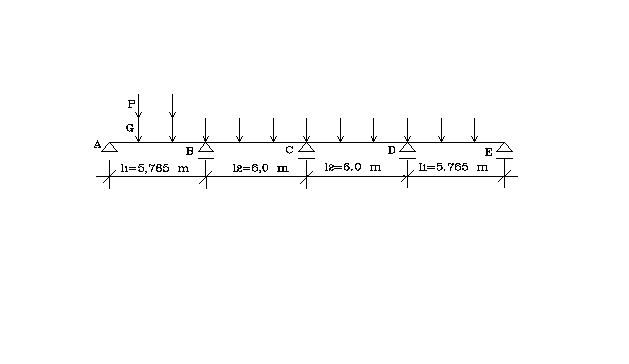

2. SCHEMAT STATYCZNY

3. SIŁY WEWNĘTRZNE.

Rozwiązanie przy użyciu „TABLIC INŻYNIEERSKICH” ( tom I : Matematyka- obciążenia ; Statyka - dynamika ), pod redakcją Stanisława Bryla i Jana Bryla. PWN

PRZYKŁADOWE OBLICZENIA:

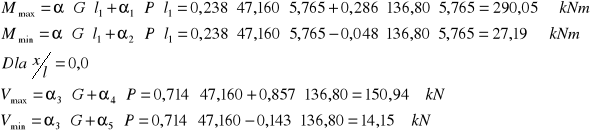

Dla x/l=0,333

Obliczenie reakcji podporowych:

x/l	Moment zginający			Siły poprzeczne			x	Mmax	Mmin	Qmax	Qmin
	G	P		G	P
		1	2	3	4	5
	Belka czteroprzęsłowa						[m.]	[kNm]	[kNm]	[kN]	[kN]
0,000	0,000	0,000	0,000	0,714	0,857	-0,143	0,00	0,00	0,00	150,94	14,15
0,333	0,238	0,286	-0,048				1,92	290,05	27,19
0,667	0,143	0,238	-0,096				3,85	226,63	-36,70
0,848	-0,091	0,030	-0,121				4,89	-0,76	-120,17
1,000	-0,286	0,036	-0,321	-1,286	0,036	-1,321	5,77	-49,52	-331,15	-55,75	-241,40
Reakcja podporowa Bmax=				3,381	3,595					651,27
