SYSTEMY WBUDOWANE

s p r a w o z d a n i e

Monika Twardowska

SISK-2, rok III

  1. Wstęp

Na zajęciach użyliśmy programu Easy Soft 6.20 Pro do sterowania oświetleniem. Budynek, w którym planujemy oświetlenie, składa się z korytarza i czterech pomieszczeń. W korytarzu umieściliśmy włącznik główny, który zapali żarówki we wszystkich czterech pomieszczeniach oraz wyłącznik główny. Ponadto, każde z czterech pomieszczeń posiada swój własny włącznik/wyłącznik bistabilny.

0x01 graphic

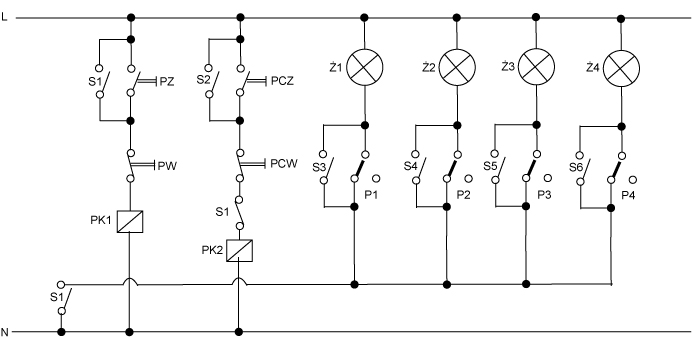

  1. Schemat elektryczny0x08 graphic

PZ - przycisk włączający układ sterowania światłem

PW - przycisk włączający układ sterowania światłem

PCZ - przycisk załączania oświetlenia w wszystkich pomieszczeniach

PCW - przycisk centralnego wyłączania oświetlenia w wszystkich pomieszczeniach

S1, S2 - sterowanie oświetleniem

P1 - P4 - przełączniki oświetlenia w poszczególnych pomieszczeniach

  1. Schemat ideowy podłączenia sterownika

0x01 graphic

  1. Schemat drabinkowy

0x01 graphic

0x01 graphic

  1. Wnioski

Sterowanie oświetleniem przedstawione w sprawozdaniu pozwala na łatwe zarządzanie światłem w całym budynku. Możliwe jest to dzięki zastosowaniu dwóch przycisków: jednego odpowiedzialnego za włączenie światła w całym budynku oraz drugiego, który powoduje jego wyłączenie.

Wykonanie takiej instalacji za pomocą sterownika PLC jest łatwiejsze i szybsze w wykonaniu, niż przy użyciu tradycyjnych metod.

W zadaniu wykorzystaliśmy cewkę bistabilną, która działa jak przekaźnik oraz złącza SET (ustawiającego stan wyjścia na 1) i RESET (resetującego to ustawienie).
