Obliczenia

Obliczenie natężenia przepływu ścieków:

gdzie:

Q_s- natężenie przepływu ścieków (l/s)

K =0,5- współczynnik częstości

ΣDU- suma odpływów jednostkowych

Urządzenie	System I DU l/s	Sztuki
Umywalka, bidet	0,5	4
Wanna	0,8	1
Zlew kuchenny	0,8	3
Pralka automatyczna do 5 kg	0,8	2
Zmywarka	0,8	2
Ustęp spłukiwany ze zbiornikiem 6,0l	2,0	4
Natrysk bez korkia	0,6	3

ΣDU=18,2 l/s

2. Obliczenie ilości ścieków:

Użytkownicy	Liczba użytkowników	Jednostkowe zużycie wody qj (dm^3/dobę)	Nh	Nd	Qdmax (m^3/dobę)	Qhmax (m^3/h)
Gospodarze	7	120	2	1,5	1,26	0,07
Letnicy	9	150	5	3	4,05	0,28

Σ=5,31 m³/d Σ=0,35m³/h

Obliczenia jakościowe

1. Ładunki jednostkowe




Zawiesina ogólna


Azot całkowity


Fosfor organiczny


2. Ładunki sumaryczne













3. Obliczenie stężeń

• gospodarze:




• letnicy:




4. Obliczenie RLM

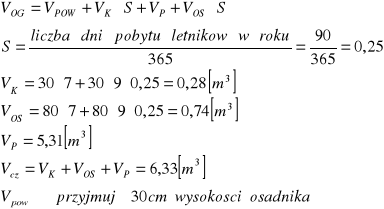

Dobór osadnika gnilnego




Dobrano osadnik gnilny :

Firmy Szagru OG8 o parametrach:

V=8 [m³] ; A=3,1[m] ; B=1,6[m] ; C=5,0[m] ; D=1,6[m] ; E=0,20[m] ;

H=0,16[m] ; J=0,6[m] ; K=0,16[m] ; U=0,6[m] ; Z=0,28[m]




Czas zatrzymania:




Czas pomiędzy opróżnieniami:

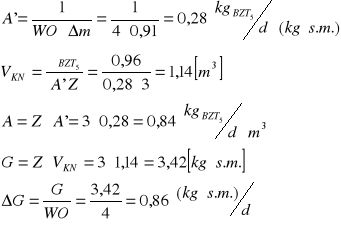

Obliczenie objętości komory napowietrzania:




G- masa osadu czynnego w komorze napowietrzania [kg s.m.]

ΔG- przyrost osadu nadmiernego [kg s.m./d]

WO- wiek osadu [dni]

WO=4 dni




1. Obciążenie komory


A'- obciążenie osadu czynnego ładunkiem


Z- stężenie osadu


V_KN- objętość komory napowietrzania [m³]

Δm- jednostkowy przyrost osadu nadmiernego





Osadnik wtórny:




IO- indeks osadu

q_F- obciążenie hydrauliczne powierzchni osadnika

q_v- obciążenie hydrauliczne powierzchni osadnika objętością osadu




Powierzchnia osadnika:




Wysokość osadnika h - przyjmuję 1,2 m




Redukcja stężeń:

BZT₅- 30%

Zawiesina ogólna - 50%

Azot całkowity i fosfor ogólny - 8%

• gospodarze:




• letnicy:




Ocena zapotrzebowania na tlen i urządzenia napowietrzające:

•


k- współczynnik natlenienia


Ł_BZT5- ładunek BZT₅ wprowadzony do komory w ciągu doby

•


T_N- czas pracy urządzeń pompowych w ciągu doby

α- współczynnik 0,75÷0,9

• Strumień powietrza:




• Jednostkowy strumień powietrza:




Długość drenażu rozsączającego:

1.


2.



q_dop- dopuszczalne obciążenie hydrauliczne 1) długości 2)powierzchni

k_f- współczynnik filtracji gruntu wyznaczony za pomocą rurki Kamińskiego [cm/s] = 0,13 mm/s = 11,232 m/d

Jest to piasek średni, ……z tabeli….

Przedział t₁ - 0d 0,2 - 1,5 min/10 mm

t_p - 2 - 18 min/139 mm

klasa przepuszczalności gruntu - B

Rodzaj gruntu: piaski grube i średnie.

B=0,4÷0,7m

h=0,25m

Obliczenie filtra piaskowego:




q_dop- dopuszczalne obciążenie hydrauliczne

s- stężenie BZT₅ =900 [mg/dm³]

z- stężenie zawiesiny ogólnej =972 [mg/dm³]

dobrano filtr piaskowy zakryty, gdzie powierzchnia filtra przy zużyciu wody

100 l/Md = 2,5 m²/M ; zakładam że szerokość każdego drenu = 5 m

Powierzchnia filtra = 2,5 * 16 = 40 m²

Dobór separatora tłuszczu.

Ze względu na prowadzenie gospodarstwa agroturystycznego gdzie właściciele podają gościom na życzenie posiłki, celowe jest zastosowanie separatora tłuszczu. Umieszczony on zostanie przed wlotem ścieków do osadnika wstępnego. Podłączone do niego zostaną tylko sprzęty: zmywarki i zlewy kuchenne. Gdzie po wstępnym zatrzymaniu tłuszczu ścieki dalej popłyną do osadnika.

Dobór wykonano na podstawie schematu przedstawionego przez firmę Szagru.

NS = Qs * ft * fd * fr

gdzie:

NS - wielkość nominalna,

Qs - maksymalny przepływ ścieków [l/s],

ft - współczynnik temperatury ścieków,(dla t>60°C 1,3)

fd - współczynnik gęstości tłuszczów,(dla ścieków odprowadzanych z kuchni1,0)

fr - współczynnik środków myjących i płuczących,(zawsze dodawane detergenty1,3)

Qs = Σ nxqixZi(n)

gdzie:

Qs - maksymalna ilość ścieków,

i - licznik, często pomijany,

m - odnośnik do liczby części sprzętu, często pomijany,

n - ilość sprzętu jednego typu, pomijana

qi - maksymalne odprowadzenie z urządzenia, w l/s

Zi(n) - czynnik z poniższej tabeli, pomijany

Typ sprzętu kuchennego m qi

Zi

Przyjęto 3 szt (n) zlewu kuchennego z syfonem * 0,8 (qi) * 0,25 (Zi) = 0,6

Przyjęto 2 szt (n) natrysku * 2,0 (qi) * 0,45 (Zi) = 1,8

Razem = 2,4 m³/s przepływ nominalny

NS = 2,4 * 1,3 * 1,0 * 1,3 = 4,056 m³/s

Min. Powierzchnia separatora 4,056 * 0,25 = 1,014 m²

Min. Objętość separatora 4,056 * 0,24 = 0,97 m³

Min. Objętość magazynowania tłuszczu 4,056 * 0,04 =0,16 m³

Dobrano separator o parametrach:

Przepływ nominalny 4,0 l/s;

Powierzchnia czynna separatora 1,13 m²;

Objętość 1,41 m³;

Pojemność tłuszczu 0,17 m³;

Pojemność osadnika 0,4 m³;

Średnica separatora 1200 mm;

Wysokość wlotu 1450 mm;

Wysokość do wlotu 1400 mm;

Średnica króćca wejściowego 160 mm;

Średnica króćca wyjściowego 160 mm;

Wysokość zbiornika h₂ 2060 mm;

Grubość warstwy tłuszczu 150 mm.




Z tabeli: „Kryteria doboru indywidualnego systemu doczyszczania i odprowadzania ścieków zależne od warunków miejscowych”, biorąc pod uwagę głębokość do max. poziomu wód gruntowych lub spękanych skał >2,1 - 2,3 (3,4 m p.p.t.) jest możliwe zastosowanie 3 rodzaje systemy: drenaż rozsączający, kopiec filtracyjny i filtr piaskowy. Z uwagi na dość duża powierzchnię działki oraz sprzyjające warunki gruntowo-wodne zastosowany zostanie drenaż rozsączający.
