UNIWERSYTET TECHNOLOGICZNO-PRZYRODNICZY w BYDGOSZCZY

1. WYDZIAŁ TELEKOMUNIKACJI I ELEKTROTECHNIKI

ZAKŁAD PODSTAW

ELEKTROTECHNIKI

SPRAWOZDANIE Z CWICZENIA NR 3

Temat ćwiczenia:

Badanie układów trójfazowych niesymetrycznych

Autor sprawozdania: Grupa ćwiczeniowa:

Data wykonania ćwiczenia: Data przyjęcia sprawozdania:

09-12-2011

.............................................. ..................................................

Ocena za sprawozdanie:

...................................................

1. Cel ćwiczenia:

Celem tego ćwiczenia było zapoznanie się z właściwościami układu trójfazowego niesymetrycznego skojarzonego w gwiazdę.

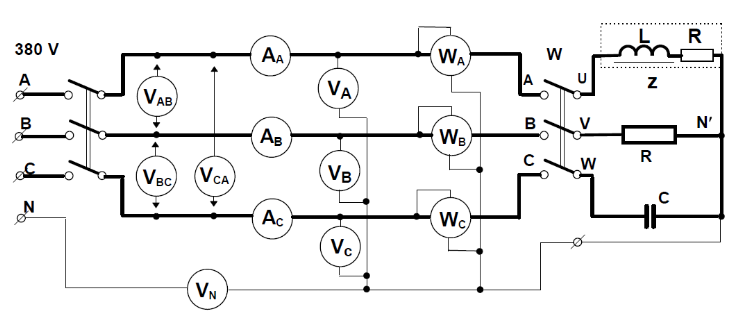

2. Schemat układu pomiarowego

3. Przyrządy pomiarowe:

A_a, A_b, A_c - amperomierze EM kl. 0,5

V_a, V_b, V_c - woltomierze EM kl. 0,5

W_a, W_b, W_c - watomierze EM kl. 0,5

V_ab, V_bc, V_ca - woltomierz EM

Z - dławik

C - kondensator 3 μF

4. Tabele wyników pomiarów

Tabela 1 -

R	UA	UB	UC	UNN	IA	IB	IC	PA	PB	PC
Ω	V	V	V	V	A	A	A	W	W	W
300	450	60	420,0	277,6	0,254	0,192	0,378	32,0	10,4	0
0	390	0,0	390,0	225,6	0,220	0,212	0,362	24,0	0,0	0,0

Tabela 2 -

R	UA	UB	UC	UNN	IA	IB	IC	PA	PB	PC
Ω	V	V	V	V	A	A	A	W	W	W
300	322,0	116,0	278,0	118,4	0,300	0,374	0,152	0,0	43,2	9,6
0	392,0	0,0	392,0	225,8	0,364	0,412	0,218	0,0	0,0	20,8

Tabela 3 -

R	UA	UB	UC	UNN	IA	IB	IC	PA	PB	PC
Ω	V	V	V	V	A	A	A	W	W	W
300	58,0	422,0	454,0	278,4	0,194	0,390	0,252	12,0	0,0	28,0
0	0,0	394,0	390,0	227,2	0,220	0,372	0,218	0,0	0,0	20,8

5. Tabela Obliczeń

	ZA	ZB	ZC	UNN	UA	UB	UC	IA	IB	IC
		Ω	Ω	Ω	V	V	V	V	A	A	A
1	1065e^j9^0º	316e^j16,26^º	1810e^j75,64^º	195e^j^38^º	73,67e^-j51,7^º	192,55e^-j89^º	75,72e^j89^º	0,07e^-j18,43^º	0,61e^-j76^º	0,042e^j25^º
2	1075e^j90	0	1818,2e^j76	168,8e^j7^º	152,54e^-j47̊	253,2e^-^j76^º	64,13e^j21^º	0,14e^j^0,^0^5^º	∞	0,035e^j^89^º

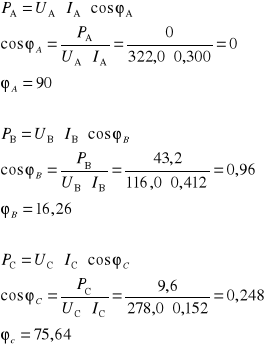

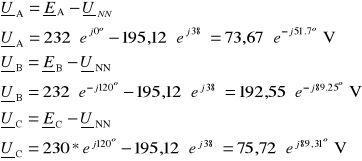

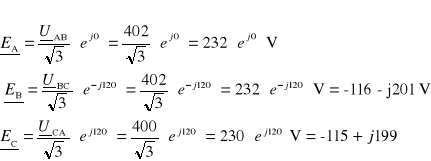

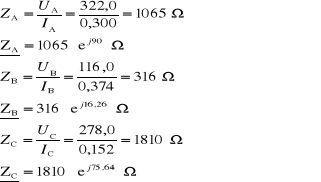

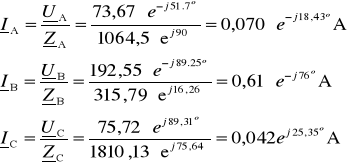

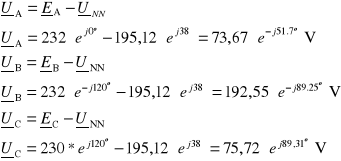

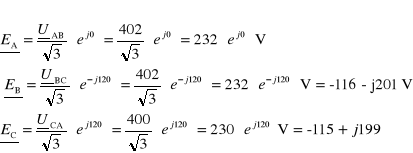

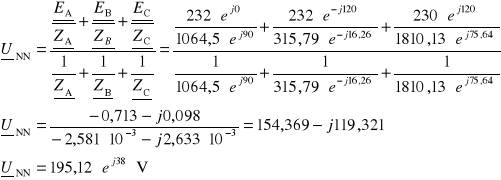

6. Wzory oraz przykładowe obliczenia do tabeli 2 dla R=300 Ω

8. Wnioski:

1)  Jesli jakaś z faz jest zwarta, wówczas napięcie    jest równe napięciu zasilającemu tej fazy.

2) W przypadku kiedy zewrzemy jedną fazę wtedy impedancja tej fazy jest równa zero i napięcie U_NN jest równe napięciu fazowemu zwartej fazy E_A.

3) W gałęzi, w której znajduje się kondensator watomierz wskazuje, że moc P=0 W. Jest tak ponieważ kondensator wytwarza moc bierną Q, a watomierz ten wskazuje moc czynną P.
