AGH Wydz. EAiE	SKŁAD		GRUPY
	Żyła Tomasz		Tylek Ryszard
	Wysocki Piotr		Wasilewski Paweł
	Wilk Albin
LABORATORIUM Teoria Obwodów			Semestr: III
Rok akademicki: 1998 / 99	Rok studiów: II		Grupa: 7
Kierunek: ELEKTROTECHNIKA			Zespół:
Temat ćwiczenia: Wartości średnie i skuteczne przebiegów okresowych			Nr ćwiczenia:
Data wykonania ćwiczenia :		Data zaliczenia sprawozdania:

CEL ĆWICZENIA:

Celem ćwiczenia jest pomiar wartości średnich i skutecznych przebiegów okresowych.

WSTĘP TEORETYCZNY:

Funkcja okresowa f(t) = f(t+T) , gdzie T - okres (najmniejsza wartość czasu , po upływie którego funkcja zaczyna się powtarzać , może być scharakteryzowana przez wartość średnią i skuteczną :

Do pomiaru wartości średnich stosuje się przyrządy magnetoelektryczne ( ME ) , a skutecznych elektromagnetyczne ( EM ) i elektrodynamiczne.

Definiuje się również wartość średnią modułu funkcji okresowej :

Z powyższych wartości wynikają następujące współczynniki :

- współczynnik kształtu :

dla funkcji sinusoidalnej

- współczynnik szczytu :

dla funkcji sinusoidalnej

SPIS PRZYRZĄDÓW :

Autotransformator

Woltomierz LM - 3

Amperomierze : ME ( kl = 0,5 % ) , EM ( kl = 2 % )

Rezystory dekadowe : R₁ ( kl = 0,5 % ) , R₂ R₃ ( kl = 0,1 % )

1 Obwód pomiarowy A

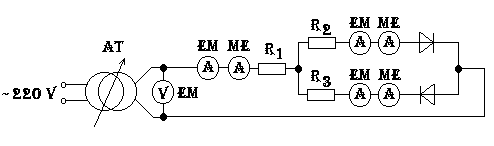

Schemat układu pomiarowego A :

R₁ = 3360 Ω

R₂ = 500 Ω

R₃ = 5600 Ω

Autotransformator zasila obwód napięciem sinusoidalnie zmiennym o wartości skutecznej mierzonej przez woltomierz EM

Tabela pomiarowa :

U [ V ]	I1śr [ mA ]	I1 [ mA ]	I2śr [ mA ]	I2 [ mA ]	I3śr [ mA ]	I3 [ mA ]
20	1,35	3,4	2,35	2,8	1,02	1,2
30	1,8	5	3,4	4	1,5	1,8
40	2,6	6,4	4,6	4,7	2	2,4
50	3,3	8,5	5,7	6,8	2,5	3
60	3,9	10,5	7	8,3	3,1	3,6
70	4,5	12	8	10	3,5	4,1
