Temat |
Badanie transformacyjnych właściwości linii transmisyjnej |
||||||
1. Układ pomiarowy.

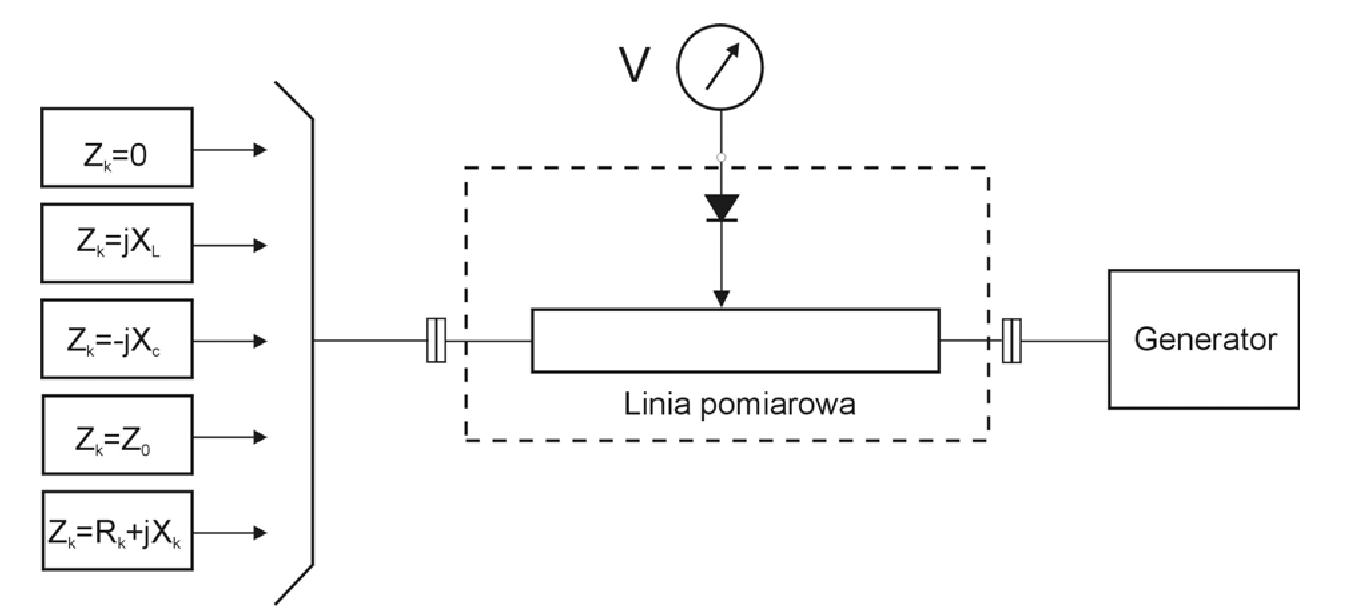

Rys.1 Schemat blokowy układu pomiarowego.
Tab. 1 Przyrządy pomiarowe
Lp. |
Nazwa przyrządu |
Typ |
1. |
Generator mikrofalowy |
G4-80 |
2. |
Multimetr elektroniczny |
V640 |
3. |
Linia przesyłowa |
R1-3 |
4. |
Obciążenie reaktancyjne |
ZRSK-111 |
5. |
Obciążenie dopasowujące |
ZAK-111 |
6. |
Obciążenie zespolone |
- |
2. Wyniki pomiarów.
Tab. 2 Pomiar długości fali
L01 |
L011 |
36,0 |
41,5 |
[mm] |
|
L012 |
47,0 |
|
|
L02 |
L021 |
84,0 |
91,5 |
|
|
L022 |
99,0 |
|
|
Tab. 3 Skalowanie detektora
L |
41,5 |
43,5 |
45,5 |
47,5 |
49,5 |
51,5 |
53,5 |
55,5 |
57,5 |
59,5 |
61,5 |
63,5 |
65,5 |
67,5 |
[mm] |
U |
0,0 |
1,0 |
3,0 |
6,5 |
10,0 |
14,5 |
19,0 |
23,0 |
26,0 |
29,0 |
31,0 |
32,0 |
32,5 |
33,0 |
[mV] |
Tab. 4 Pomiar rozkładu napięcia w linii transmisyjnej.
L |
41,5 |
45,5 |
49,5 |
53,5 |
57,5 |
61,5 |
65,5 |
69,5 |
73,5 |
77,5 |
81,5 |
85,5 |
89,5 |
93,5 |
97,5 |
101,5 |
105,5 |
109,5 |
113,5 |
117,5 |
121,5 |
125,5 |
129,5 |
133,5 |
137,5 |
141,5 |
[mm] |
U1 |
0,0 |
3,0 |
10,0 |
19,0 |
26,0 |
31,0 |
32,5 |
31,0 |
27,5 |
22,0 |
15,0 |
6,5 |
1,0 |
1,0 |
7,0 |
15,0 |
23,5 |
29,5 |
32,5 |
33,0 |
31,0 |
26,0 |
19,0 |
11,0 |
3,5 |
0,0 |
[mV] |
U2 |
10,5 |
19,0 |
27,0 |
31,5 |
33,5 |
32,5 |
28,5 |
23,0 |
15,0 |
7,0 |
1,0 |
1,0 |
6,5 |
15,5 |
23,5 |
29,5 |
33,0 |
34,0 |
31,5 |
27,0 |
20,0 |
12,0 |
4,0 |
0,0 |
3,5 |
11,5 |
|
U3 |
16,0 |
9,0 |
2,5 |
0,0 |
3,0 |
9,0 |
16,5 |
22,5 |
27,0 |
29,0 |
19,5 |
25,0 |
20,0 |
13,0 |
6,0 |
1,0 |
1,0 |
6,0 |
13,0 |
21,0 |
27,0 |
30,0 |
30,0 |
28,0 |
23,0 |
16,0 |
|
U4 |
3,5 |
4,0 |
5,0 |
8,5 |
12,0 |
15,5 |
18,0 |
19,0 |
18,0 |
16,0 |
12,0 |
9,0 |
6,0 |
4,0 |
4,5 |
7,0 |
11,0 |
14,5 |
17,0 |
18,0 |
19,0 |
18,0 |
15,0 |
21,5 |
8,0 |
4,0 |
|
U5 |
Napięcie utrzymywało się na stałym poziomie około 10mV. |
|
|||||||||||||||||||||||||
U1 - Obciążenie zerowe
U2 - Obciążenie reaktancyjne 1
U3 - Obciążenie reaktancyjne 2
U4 - Obciążenie zespolone
U5 - Obciążenie dopasowujące
3. Wyniki obliczeń.
3.1. Impedancja obciążenia reaktancyjnego 1
3.1.1 Argument współczynnika odbicia.
3.1.2 Moduł współczynnika odbicia.
3.1.3 Impedancja obciążenia ze Smitha
3.1.4 Impedancja obciążenia policzona analitycznie
