1. Opis techniczny.

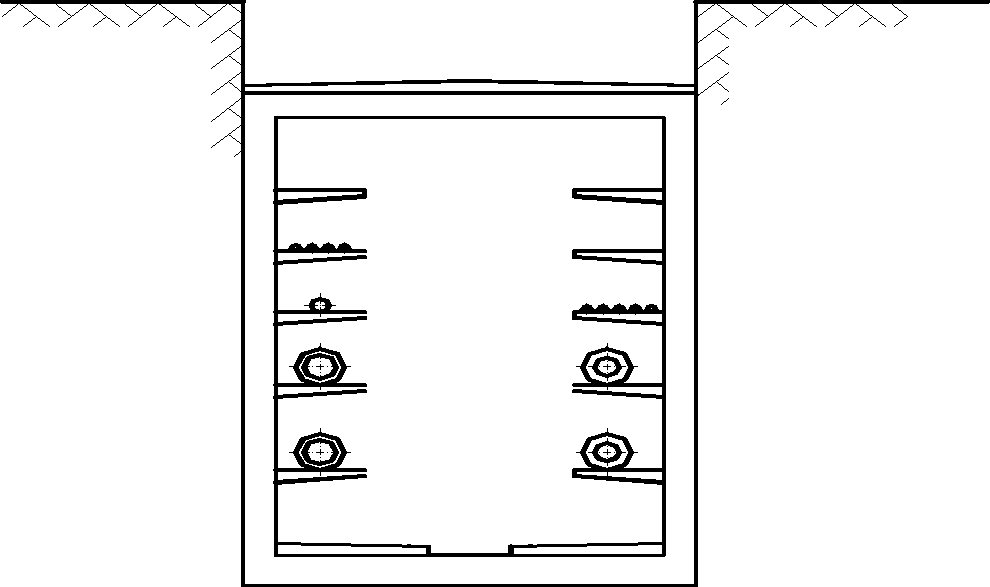

Przedmiotem projektu jest tunel wieloprzewodowy żelbetowy o wymiarach 3,60x240cm i długości 1400 m biegnący wzdłuż ulicy Borowskiej we Wrocławiu. Połączenie płyty górnej, ścian, płyty fundamentowej w sposób sztywny. Kolektor umieszczony jest na głębokości przy której nie uwzględnia się sił dynamicznych. Przerwy dylatacyjne o szerokości 2cm co 28m Izolacja przeciwwilgociowa na całym obwodzie zbiornika typu ciężkiego.

2. Obliczenia statyczne.

1. Pierwszy schemat statyczny.

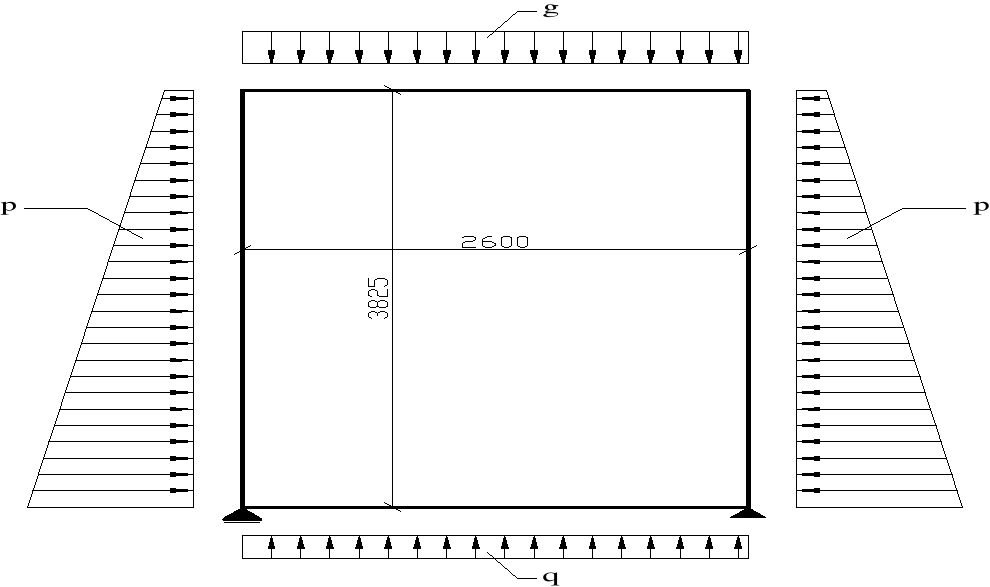

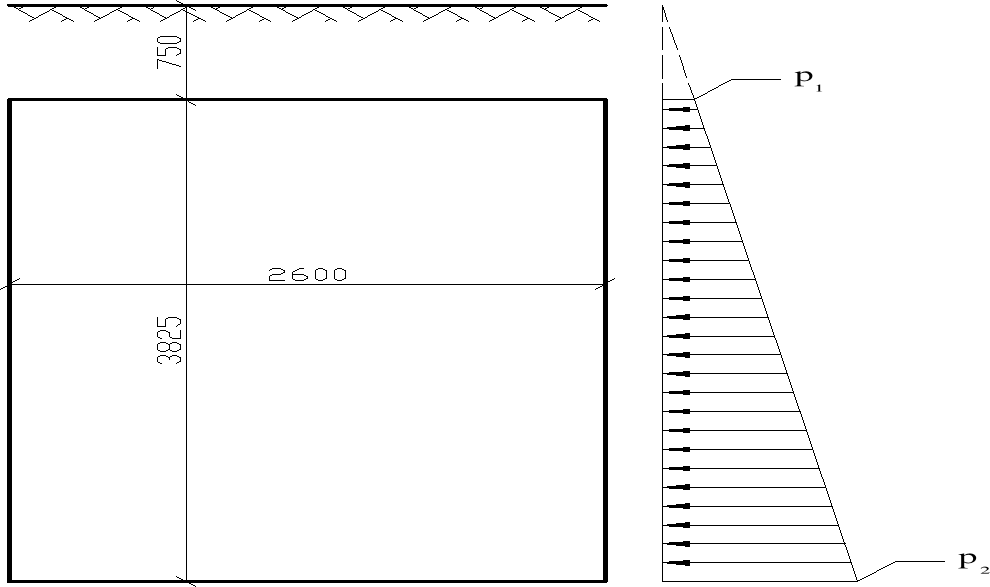

Jako pierwszy schemat statyczny przyjęto tunel całkowicie zakopany.

Rozwiązanie statyczne sprowadzono do analizy jednego metra długości konstrukcji

g- obciążenie od naziomu i ciężaru własnego konstrukcji

Na ciężar naziomu składa się kostka betonowa (10cm), piasek drobny (56cm)

Na ciężar konstrukcji składają się beton ochronny (5-8,5cm), płyta monolityczna żelbetowa (20cm)

p- parcie boczne na konstrukcje (parcie spoczynkowe)

Współczynnik K₀ obliczono według PN-83/B-03010 jak dla gruntów rodzimych

q- odpór gruntu

Na odpór gruntu składa się ciężar naziomu i całej konstrukcji

Za pomocą programu AutoCAD obliczono pole powierzchni przekroju konstrukcji

A=2,87m²

Ciężar naziomu:

q

Wyniki otrzymane w programie RM-WIN

2. Drugi schemat statyczny.

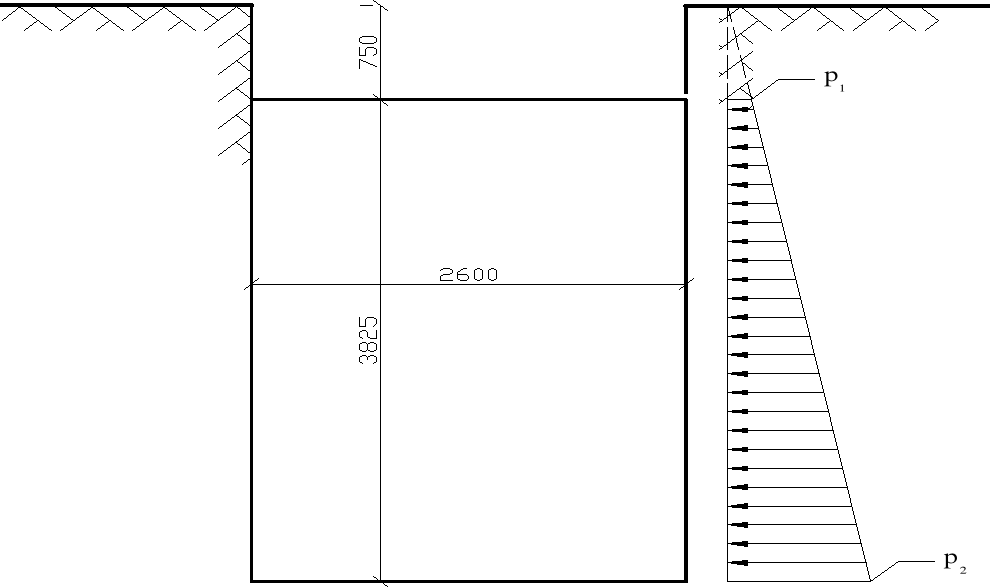

Jako drugi schemat statyczny przyjęto tunel częściowo odkopany.

Rozwiązanie statyczne sprowadzono do analizy jednego metra długości konstrukcji

g- obciążenie od ciężaru własnego konstrukcji

Na ciężar konstrukcji składają się beton ochronny (5-8,5cm), płyta monolityczna żelbetowa (20cm)

p- parcie boczne na konstrukcje (parcie spoczynkowe)

Współczynnik K₀ obliczono według PN-83/B-03010 jak dla gruntów rodzimych

q- odpór gruntu

Na odpór gruntu składa się ciężar całej konstrukcji

Za pomocą programu AutoCAD obliczono pole powierzchni przekroju konstrukcji

A=2,87m²

Wyniki otrzymane w programie RM-WIN

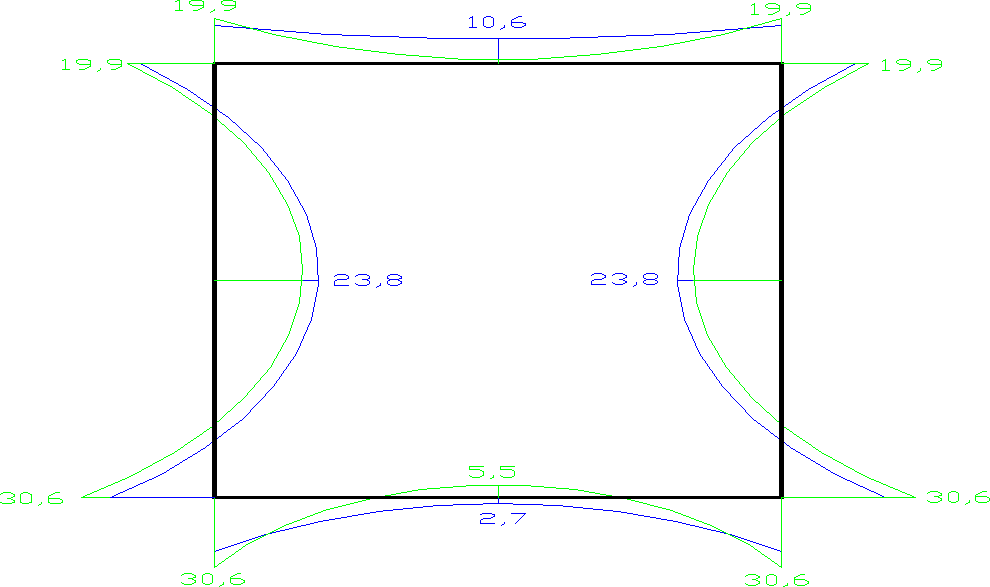

Obwiednia momentów zginających

3. Przyjęcie zbrojenia tunelu.

3.1. Założenia konstrukcyjne

Beton B30 o f_cd=16,7kPa

Stal klasy AI (St2Sy) f_yd=210MPa

Otulina 5cm

3.2. Zbrojenie płyty górnej

Moment w środku płyty

M_max=10,6kNm

Założono zbrojenie prętami φ20

Minimalne pole zbrojenia

Przyjęto φ16 cm 10cm co daje 20,11 cm²

Moment na krańcu płyty

M_max=19,9kNm

Minimalne pole zbrojenia

Przyjęto φ16 cm 10cm co daje 20,11 cm²

3.3. Zbrojenie ścian bocznych

Moment w środku ściany

M_max=23,80kNm

Założono zbrojenie prętami φ20

Minimalne pole zbrojenia

Przyjęto φ16 cm 10cm co daje 20,11 cm²

Moment na krawędziach ściany

M_max=30,6kNm

Minimalne pole zbrojenia

Przyjęto φ16 cm 10cm co daje 20,11 cm²

3.4. Zbrojenie płyty dennej

Moment w środku płyty

M_max=5,5kNm

Założono zbrojenie prętami φ20

Minimalne pole zbrojenia

Przyjęto φ16 cm 10cm co daje 20,11 cm²

Moment na krańcu płyty

M_max=19,9kNm

Minimalne pole zbrojenia

Przyjęto φ16 cm 10cm co daje 20,11 cm²

3.5. Długości zakotwienia

Pręty φ16
