Laboratorium Układów Elektronicznych

Ćwiczenie laboratoryjne nr 7

Filtry aktywne.

Ćwiczenie wykonali:

Mariusz Federkiewicz

Bartłomiej Jaworski

Sprawozdanie opracował:

Bartłomiej Jaworski

WROCŁAW 1998

1. Cel ćwiczenia.

Celem ćwiczenia jest praktyczne zapoznanie się z podstawowymi i najczęściej stosowanymi strukturami filtrów aktywnych, pomiarem ich podstawowych parametrów oraz sposobem projektowania najprostszych wybranych sekcji filtracyjnych.

2. Zadania projektowe.

Projekt filtra o strukturze Sallen - Key`a i wzmocnieniu jednostkowym (Ao=1) dolnoprzepustowego, spełniającego następujące założenia :

1. Charakterystyka amplitudowa w paśmie przenoszenia maksymalnie płaska

2. Częstotliwość fo=2 kHz

3. Spadek wzmocnienia 40 dB/dek

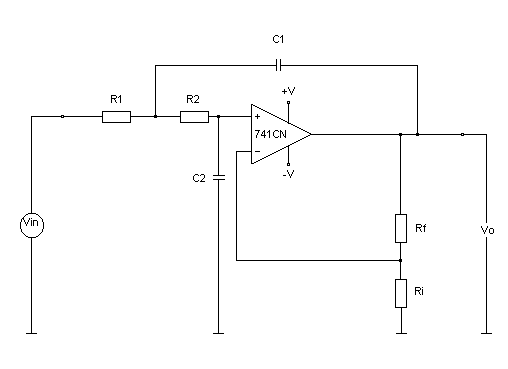

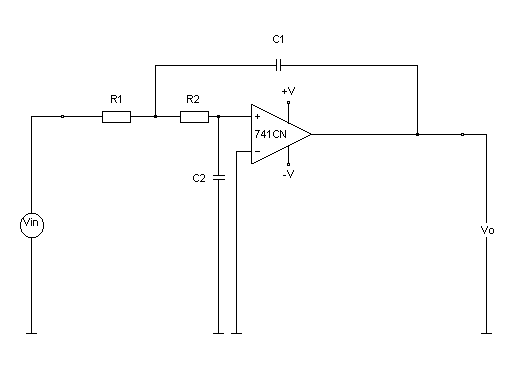

Schemat układu do projektu 1.

Obliczenia:

Projekt filtra o strukturze Sallena - Key`a i jednakowych elementach (R1=R2=R C1=C2=C) spełniającego następujące warunki :

1. Charakterystyka amplitudowa w paśmie przenoszenia równomiernie falista

2. Częstotliwość fo=5 kHz

3. Spadek wzmocnienia : 40 dB/dek

Schemat układu do projektu 2

Obliczenia:

Projekt filtra pasmowo-przepustowego spełniającego następujące warunki :

1. Częstotliwość dolna graniczna fd=2 kHz częstotliwość górna graniczna fg=4 kHz

2. Wzmocnienie Ao=2

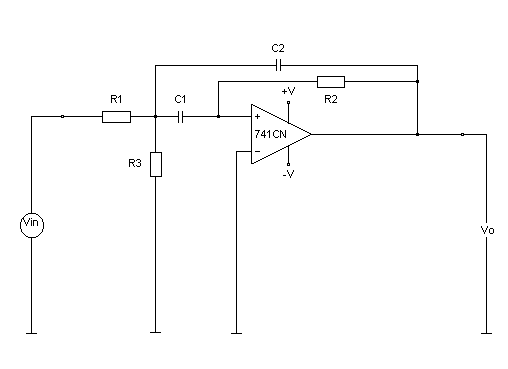

Schemat układu do projektu 3

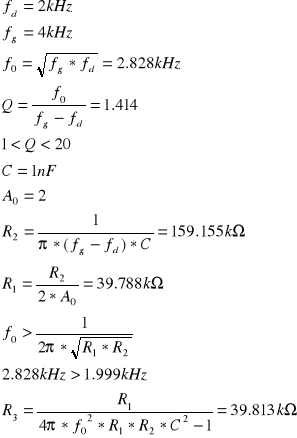

Obliczenia:

3. Zadania pomiarowe.

1. Pomiar zależności Uwy=f(Uwe) filtra aktywnego z mostkiem Wiena.

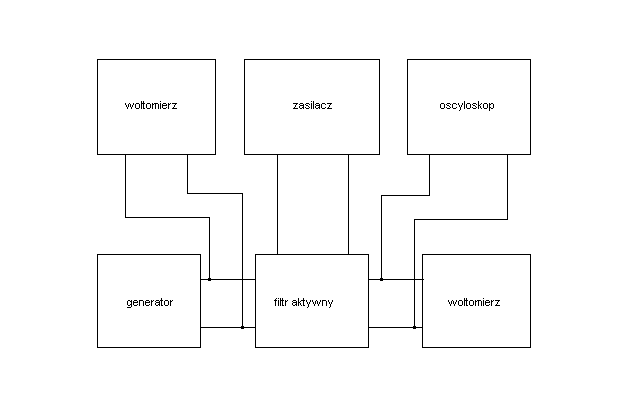

Schemat blokowy układu pomiarowego do pomiaru Uwy=f(Uwe) przy f=const. i do pomiaru Uwy=f(f) przy Uwe=const.

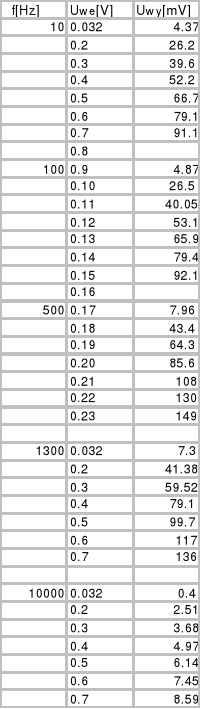

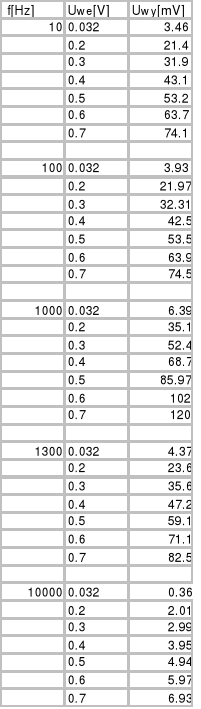

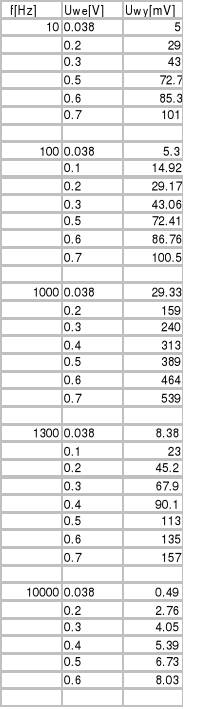

Tabele pomiarowe dla trzech różnych wartości rezystancji :

Rf2=51k Rf2=56k

Rf2=82k

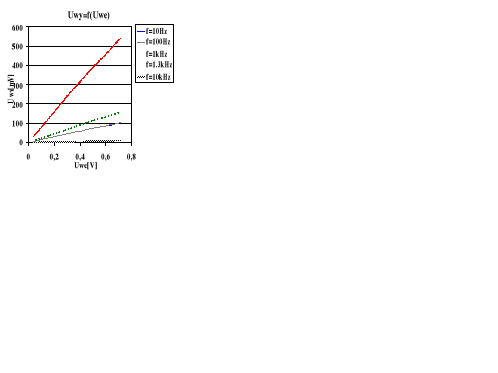

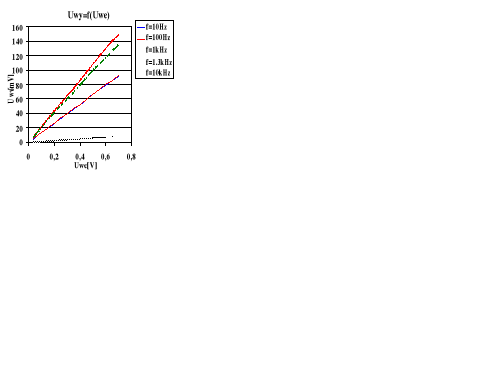

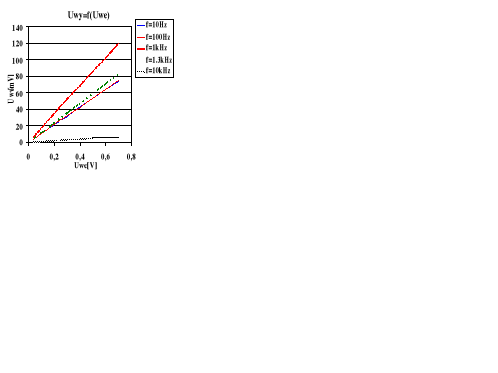

3. Przedstawienie zależności Uwy=f(Uwe) :

a)RF2=51k

b) RF2=56k

c) RF2=82k

2.

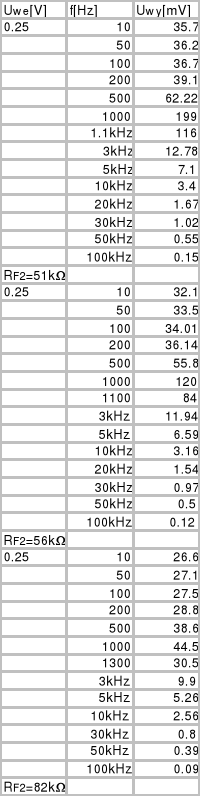

   Pomiar charakterystyk przenoszenia.

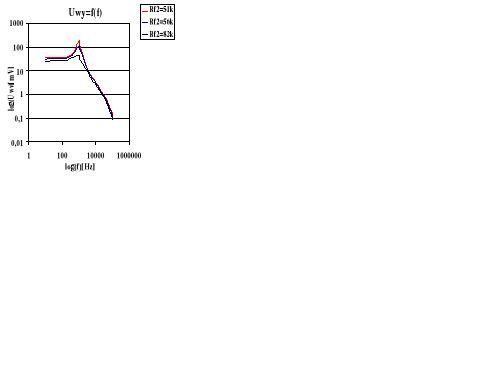

Uzyskane charakterystyki :

3.

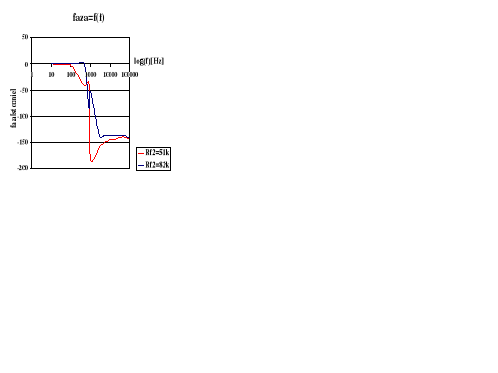

   Pomiar charakterystyk fazowych :

Uzyskan
a charakterystyka:

1

2

---
