Operacje wytłaczania i przetłaczania.

Operacja wytłaczania

W ćwiczeniu użyliśmy krążka o średnicy Dk=70mm i grubości g=1,95mm wykonanego z aluminium Al99,5R.

0x08 graphic

Obliczamy objętość przed wytłoczeniem

0x01 graphic

3,14*702

Vo = ------------- * 1,95

4

Vo = 7500,675[mm3]

g

---- = 0,027

D

Z tego wynika, że możemy wytłaczać bez docisku, gdyż został spełniony warunek ( materiał nie powinien się fałdować ).

0x01 graphic

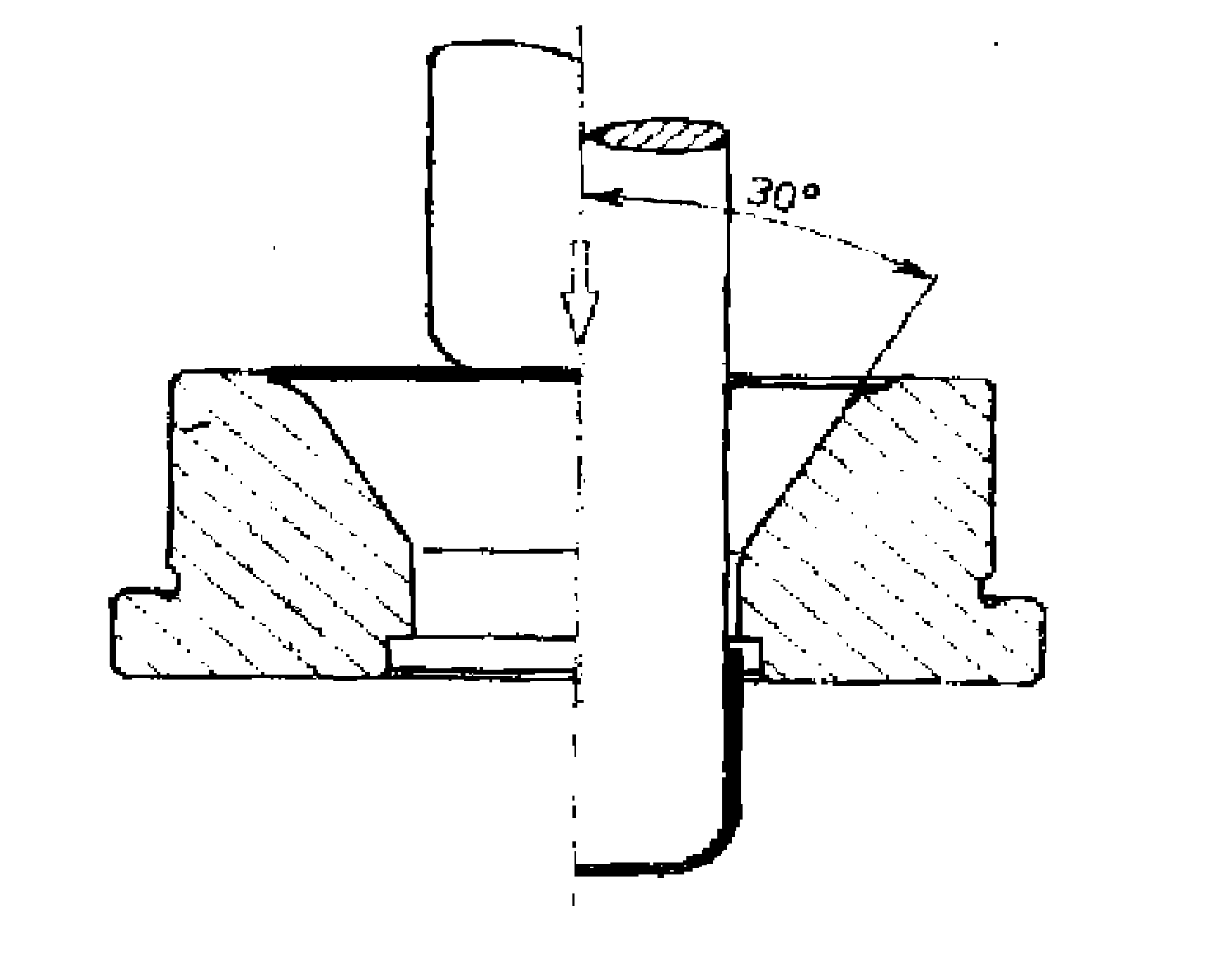

Schemat procesu wytłaczania :

0x08 graphic

Średnica matrycy dm=40mm

Rm=12mm

Obliczamy współczynnik wytłaczania m1

0x01 graphic

0x01 graphic

m1>0,46 - jesteśmy w strefie bezpiecznej.

Na podstawie średnicy matrycy oraz grubości materiału obliczamy średnicę stempla. Bierzemy pod uwagę możliwość zwiększenia grubości materiału na krawędzi wytłoczki (20÷30%).

ds=dm-2g-2⋅0,25g

ds=35mm

Obliczanie maksymalnej siły wytłaczania:

Pmax=π⋅d1⋅g⋅Rm

Pmax = 29,39 [kN]

Obliczamy teoretyczną wysokość wytłoczki

0x01 graphic

Z tego mamy

0x01 graphic

0x01 graphic

0x01 graphic

Zmierzona wysokość wytłoczki

0x01 graphic

hśr = 27,275 [mm]

Odkształcenia w wyniku wytłaczania było można zaobserwować po zmianie kształtu (wymiarów) koła natrasowanego na krążku przed procesem wytłaczania.

Powierzchnia dna naczynia poddana była odkształceniom sprężystym (brak zmiany średnicy kółka), natomiast na powierzchni cylindrycznej zaobserwowaliśmy wydłużenie kółka spowodowane odkształceniami plastycznymi.

Siła wytłaczania wynosiła 14,5 kN (1450kg).

Obliczamy powierzchnię czynną dociskacza od strony matrycy.

0x01 graphic

0x01 graphic

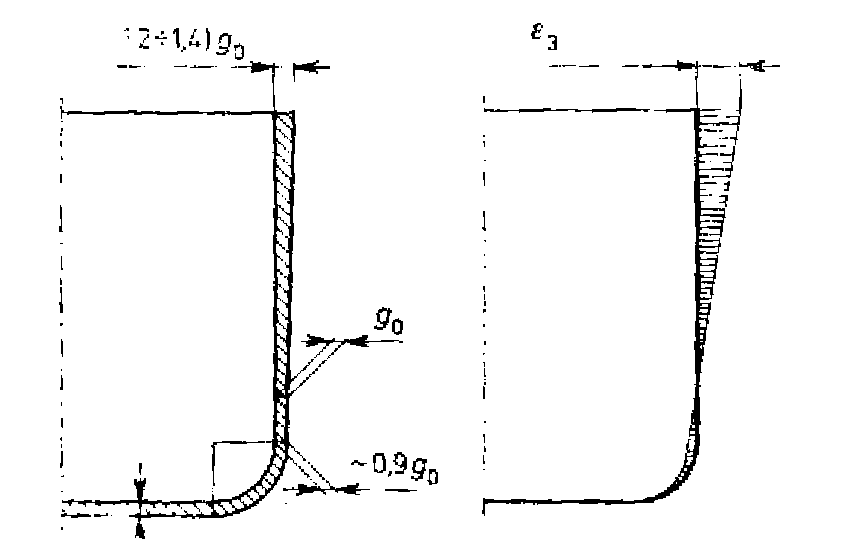

Wpływ odkształceń rozciągających, ściskających i związanych ze zmianą grubości materiału można było zaobserwować poprzez zmianę wydłużenia względnego ε123.

Średnica elips:

-większa średnica - 7,5 mm.

-mniejsza średnica - 3,2 mm.

7,5-5,2

ε1 = ---------------- *100% = 44,23%

5,2

3,2-5,2

ε2 = ---------------- *100% = -38,46%

5,2

2,435-1,95

ε3 = ---------------- *100% = 22,6%

1,95

Operacja przetłaczania

Na rysunku poniżej przedstawiono schemat przetłaczania

0x08 graphic

Średnica przetłaczania wynosi 34mm. Na jej podstawie obliczamy wstępną średnicę stempla.

ds=dm-2g(1+0,25)

ds=34-4,875

ds=29,1 [mm]

Dobieramy stempel o średnicy ds=27 [mm]

0x08 graphic
Siła przetłaczania wynosiła P=11kN (1100kg)

W wyniku przetłaczania grubość materiału uległa zmianie i wyniosła ( pomiar nr 1 g=2,1mm a nr 2 g=1,2 mm ) średnio g=1,26mm. Wzrosła bardziej anizotropia na krawędzi.

Obliczamy współczynnik przetłoczenia m2.

d2 34

m2 = ----- = ----- = 0,85

d1 40

Średnia wysokość po przetłaczaniu wyniosła

37,3+33,2

hśr = ------------- = 35,25

2

Uwagi i wnioski.

W procesie wytłaczania zauważyliśmy anizotropię materiału. Objawiała się ona pęknięciami na powierzchni materiału(zwłaszcza krawędziach). Anizotropia oznacza bowiem niejednorodność struktury materiału. Materiał posiada bowiem wtrącenia, dyslokacje i inne defekty, które powodują miejscowe osłabienie materiału, czego efekty obserwowaliśmy najwyraźniej przy przetłaczaniu. Wydłużenia względne miały największą wartość na ściankach bocznych wzdłuż osi rozciągania. Największe przewężenie wystąpiło u podstawy próbki. W procesie przetłaczania wzrost długości odbywał się kosztem grubości ścian bocznych materiału.

0x01 graphic

0x01 graphic
