Rozdzielczość obrazu 1600x1280
HFreq [kHz]
80.0
A [µsec]
B [µsec]
C [µsec]
D [µsec]
E [µsec]
VFreq [Hz]
O [msec]
P [msec]
Q [msec]
R [msec]
S [msec]
VCLK [MHz]
......................................................................... .........................................................
Imię i nazwisko, grupa data
Wyznaczyć wartości rejestrów środowiskowych bloku współpracy z monitorem procesora graficznego TMS34010 określających parametry czasowe sygnałów synchronizacji dla poniższego trybu generowanego obrazu. Zweryfikować parametry czasowe obliczone z rzeczywistymi.
Dopuszczalne częstotliwości odświeżania obrazu: 60Hz, 70Hz, 75Hz, 80Hz.
Częstotliwość zegara VCLK dobrać z szeregu: 50MHz, 75MHz, 100MHz, 135MHz
Rozdzielczość obrazu 1600x1280 |
|
HFreq [kHz] |
80.0 |
A [µsec] |
|
B [µsec] |
|
C [µsec] |
|
D [µsec] |
|
E [µsec] |
|
VFreq [Hz] |
|
O [msec] P [msec] Q [msec] R [msec] S [msec] |
|
VCLK [MHz] |
|
Rejestry procesora TMS34010
Rejestr |
Wartość
|
HESYNC |
|
HEBLNK |
|
HSBLNK |
|
HTOTAL |
|
VESYNC |
|
VEBLNK |
|
VSBLNK |
|
VTOTAL |
|
Przebiegi sygnałów w czasie wyświetlania jednej linii obrazu
Przebiegi sygnałów w czasie wyświetlania jednego obrazu
Uwaga:
wartości rejestrów związanych z sygnałem synchronizacji poziomej H mierzone są liczbą taktów zegara VCLK;
wartości rejestrów związanych z sygnałem synchronizacji pionowej V mierzone są liczbą pełnych okresów sygnału HSYNC.
......................................................................... .........................................................
Imię i nazwisko, grupa data
Wyznaczyć wartości rejestrów środowiskowych bloku współpracy z monitorem procesora graficznego TMS34010 określających parametry czasowe sygnałów synchronizacji dla poniższego trybu generowanego obrazu. Zweryfikować parametry czasowe obliczone z rzeczywistymi.
Dopuszczalne częstotliwości odświeżania obrazu: 60Hz, 70Hz, 75Hz, 80Hz.
Częstotliwość zegara VCLK dobrać z szeregu: 50MHz, 75MHz, 100MHz, 135MHz
Rozdzielczość obrazu 1280x1024 |
|
HFreq [kHz] |
80.0 |
A [µsec] B [µsec] C [µsec] D [µsec] E [µsec] |
|
VFreq [Hz] |
|
O [msec] P [msec] Q [msec] R [msec] S [msec] |
|
VCLK [MHz] |
|
Rejestry procesora TMS34010
Rejestr |
Wartość
|
HESYNC |
|
HEBLNK |
|
HSBLNK |
|
HTOTAL |
|
VESYNC |
|
VEBLNK |
|
VSBLNK |
|
VTOTAL |
|
Przebiegi sygnałów w czasie wyświetlania jednej linii obrazu
Przebiegi sygnałów w czasie wyświetlania jednego obrazu
Uwaga:
wartości rejestrów związanych z sygnałem synchronizacji poziomej H mierzone są liczbą taktów zegara VCLK;
wartości rejestrów związanych z sygnałem synchronizacji pionowej V mierzone są liczbą pełnych okresów sygnału HSYNC.
......................................................................... .........................................................
Imię i nazwisko, grupa data
Wyznaczyć wartości rejestrów środowiskowych bloku współpracy z monitorem procesora graficznego TMS34010 określających parametry czasowe sygnałów synchronizacji dla poniższego trybu generowanego obrazu. Zweryfikować parametry czasowe obliczone z rzeczywistymi.
Dopuszczalne częstotliwości odświeżania obrazu: 60Hz, 70Hz, 75Hz, 80Hz.
Częstotliwość zegara VCLK dobrać z szeregu: 50MHz, 75MHz, 100MHz, 135MHz
Rozdzielczość obrazu 1024x768 |
|
HFreq [kHz] |
60.0 |
A [µsec] B [µsec] C [µsec] D [µsec] E [µsec] |
|
VFreq [Hz] |
|
O [msec] P [msec] Q [msec] R [msec] S [msec] |
|
VCLK [MHz] |
|
Rejestry procesora TMS34010
Rejestr |
Wartość
|
HESYNC |
|
HEBLNK |
|
HSBLNK |
|
HTOTAL |
|
VESYNC |
|
VEBLNK |
|
VSBLNK |
|
VTOTAL |
|
Przebiegi sygnałów w czasie wyświetlania jednej linii obrazu
Przebiegi sygnałów w czasie wyświetlania jednego obrazu
Uwaga:
wartości rejestrów związanych z sygnałem synchronizacji poziomej H mierzone są liczbą taktów zegara VCLK;
wartości rejestrów związanych z sygnałem synchronizacji pionowej V mierzone są liczbą pełnych okresów sygnału HSYNC.
......................................................................... ......................................................... Imię i nazwisko, grupa data
Wyznaczyć wartości rejestrów środowiskowych bloku współpracy z monitorem procesora graficznego TMS34010 określających parametry czasowe sygnałów synchronizacji dla poniższego trybu generowanego obrazu. Zweryfikować parametry czasowe obliczone z rzeczywistymi.
Dopuszczalne częstotliwości odświeżania obrazu: 60Hz, 70Hz, 75Hz, 80Hz.
Częstotliwość zegara VCLK dobrać z szeregu: 50MHz, 75MHz, 100MHz, 135MHz
Rozdzielczość obrazu 1280x1024 |
|
HFreq [kHz] |
64.0 |
A [µsec] B [µsec] C [µsec] D [µsec] E [µsec] |
|
VFreq [Hz] |
|
O [msec] P [msec] Q [msec] R [msec] S [msec] |
|
VCLK [MHz] |
|
Rejestry procesora TMS34010
Rejestr |
Wartość
|
HESYNC |
|
HEBLNK |
|
HSBLNK |
|
HTOTAL |
|
VESYNC |
|
VEBLNK |
|
VSBLNK |
|
VTOTAL |
|
Przebiegi sygnałów w czasie wyświetlania jednej linii obrazu
Przebiegi sygnałów w czasie wyświetlania jednego obrazu
Uwaga:
wartości rejestrów związanych z sygnałem synchronizacji poziomej H mierzone są liczbą taktów zegara VCLK;
wartości rejestrów związanych z sygnałem synchronizacji pionowej V mierzone są liczbą pełnych okresów sygnału HSYNC.
......................................................................... .........................................................
Imię i nazwisko, grupa data
Wyznaczyć wartości rejestrów środowiskowych bloku współpracy z monitorem procesora graficznego TMS34010 określających parametry czasowe sygnałów synchronizacji dla poniższego trybu generowanego obrazu. Zweryfikować parametry czasowe obliczone z rzeczywistymi.
Dopuszczalne częstotliwości odświeżania obrazu: 60Hz, 70Hz, 75Hz, 80Hz.
Częstotliwość zegara VCLK dobrać z szeregu: 50MHz, 75MHz, 100MHz, 135MHz
Rozdzielczość obrazu 1152x870 |
|
HFreq [kHz] |
68.7 |
A [µsec] B [µsec] C [µsec] D [µsec] E [µsec] |
|
VFreq [Hz] |
|
O [msec] P [msec] Q [msec] R [msec] S [msec] |
|
VCLK [MHz] |
|
Rejestry procesora TMS34010
Rejestr |
Wartość
|
HESYNC |
|
HEBLNK |
|
HSBLNK |
|
HTOTAL |
|
VESYNC |
|
VEBLNK |
|
VSBLNK |
|
VTOTAL |
|
Przebiegi sygnałów w czasie wyświetlania jednej linii obrazu
Przebiegi sygnałów w czasie wyświetlania jednego obrazu
Uwaga:
wartości rejestrów związanych z sygnałem synchronizacji poziomej H mierzone są liczbą taktów zegara VCLK;
wartości rejestrów związanych z sygnałem synchronizacji pionowej V mierzone są liczbą pełnych okresów sygnału HSYNC.
Rejestry środowiskowe bloku współpracy z monitorem TMS34010

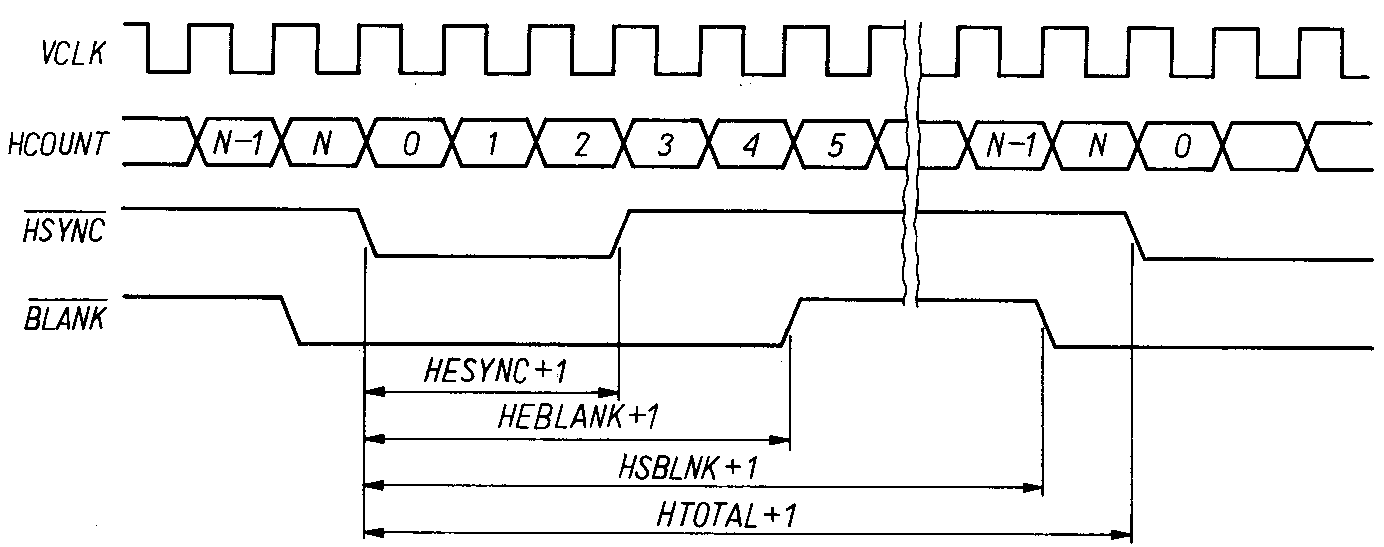

Przebiegi sygnałów w czasie wyświetlania jednej linii obrazu

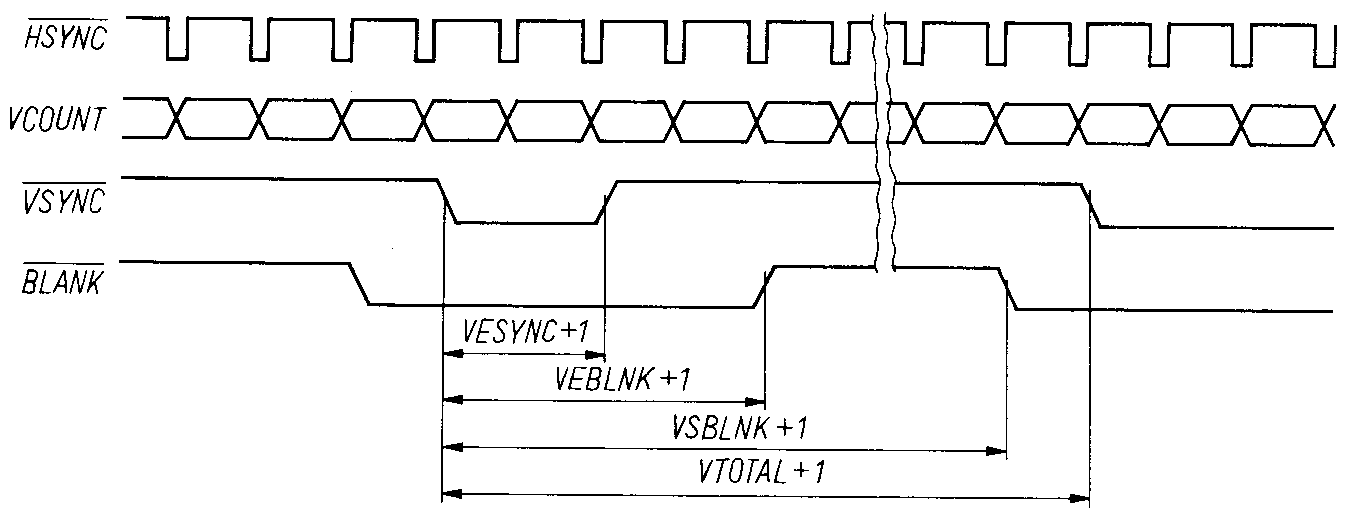

Przebiegi sygnałów w czasie wyświetlania jednego obrazu

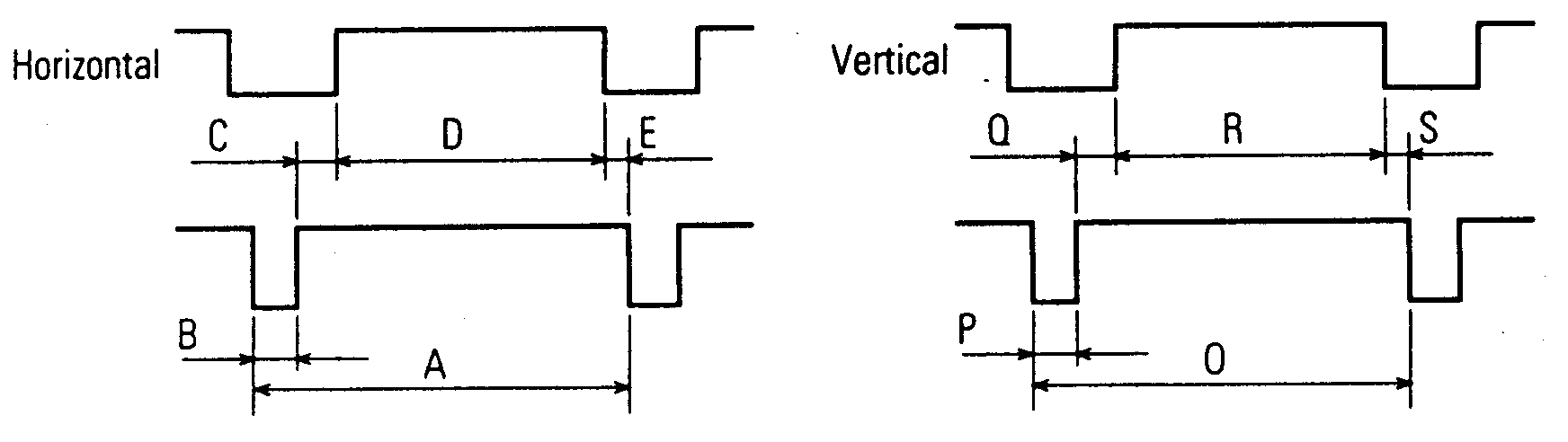

Wyświetlanie obrazu - charakterystyka czasowa
Zadanie 1:
Wyznaczyć częstotliwość sygnału synchronizacji poziomej HFreq i szerokość pasma sygnału video VBW dla obrazu odświeżanego z częstotliwością VFreq=60Hz generowanego w trybie bez przeplotu o rozdzielczości KxL. Czasy wygaszania przyjąć: HBlank=2µs i VBlank=2ms.
:
Hercules 720x348
EGA 640x350
VGA 640x480
SVGA 800x600
* 1024x768
TIGA 1280x1024
* 1600x1280
Lp. |
Standard |
KxL |
HFreq [kHz] |
VBW [MHz] |
1. |
Hercules |
720x348 |
|
|
2. |
EGA |
640x350 |
|
|
3. |
VGA |
640x480 |
|
|
4. |
SVGA |
800x600 |
|
|
5. |
|
1024x768 |
|
|
6. |
TIGA |
1280x1024 |
|
|
7. |
|
1600x1280 |
|
|
Zadanie 2:
Wyznaczyć częstotliwość sygnału synchronizacji poziomej HFreq i szerokość pasma sygnału video VBW dla obrazu odświeżanego z częstotliwością VFreq=80 Hz generowanego z przeplotem o rozdzielczości KxL . Czasy wygaszania przyjąć: HBlank=1µs i VBlank=1ms.
Lp. |
Standard |
KxL |
HFreq [kHz] |
VBW [MHz] |
1. |
SVGA |
800x600 |
|
|
2. |
|
1024x768 |
|
|
3. |
TIGA |
1280x1024 |
|
|
4. |
|
1600x1280 |
|
|
5. |
|
|
|
|
6. |
|
|
|
|
7. |
|
|
|
|
.
