POLITECHNIKA WARSZAWSKA

Wydział Mechatroniki

Sprawozdanie z ćwiczeń laboratoryjnych Podstaw Metrologii.

Ćwiczenie czwarte :

Wyznaczanie niepewności pomiarów pośrednich na przykładzie przepływomierza zwężkowego.

Skład zespołu:

Marcin Berta, Mikołaj Czyżewski,

Michał Mućko, Artur Mazur,

Robert Przydatek, Paweł Burzyński,

Konrad Szyndler - Grupa 17.

Warszawa , 4 stycznia 2007.

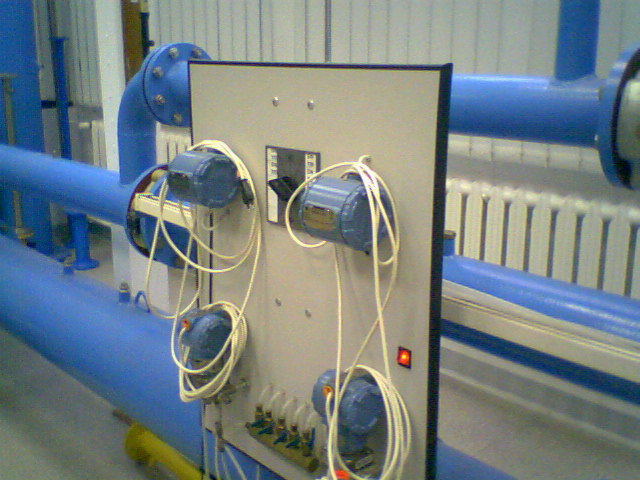

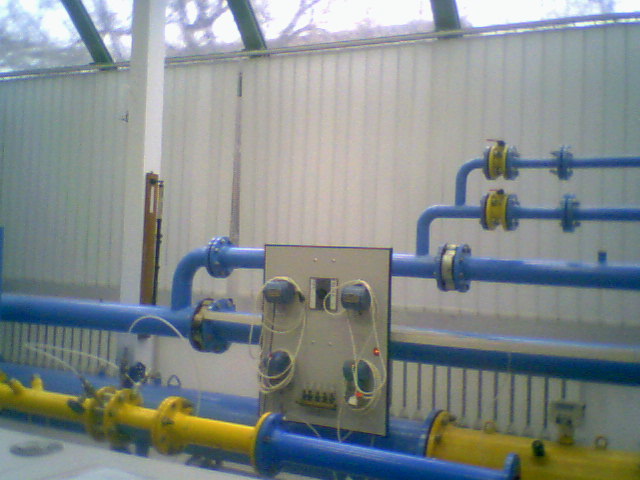

Schemat stanowiska

A - Przetwornik ciśnienia absolutnego

Producent : Rosemount

Typ : 3051/CA1

Zakres pomiarowy 80-110 Pa

Nr świadectwa : 199-M23-02/125

Nr fabryczny : 7027088

Świadectwo wydane przez : Główny Urząd Miar

B - Przetwornik różnicy ciśnień

Producent : Rosemount

Typ : 3051 CD2

Zakres pomiarowy 0-2000 Pa

Nr świadectwa : 199-M23-02/125

Nr fabryczny : 25419

Świadectwo wydane przez : Główny Urząd Miar

C - Czujnik i przetwornik temperatury

Nr świadectwa : 706-M24-03/419-L1-38/2

Zakres pomiarowy 10-30° C

Czujnik temperatury

Producent : Rosemount

Nr fabryczny : 001757

Świadectwo wydane przez : Główny Urząd Miar

Przetwornik temperatury

Producent : Rosemount

Nr fabryczny : 1764557

Świadectwo wydane przez : Główny Urząd Miar

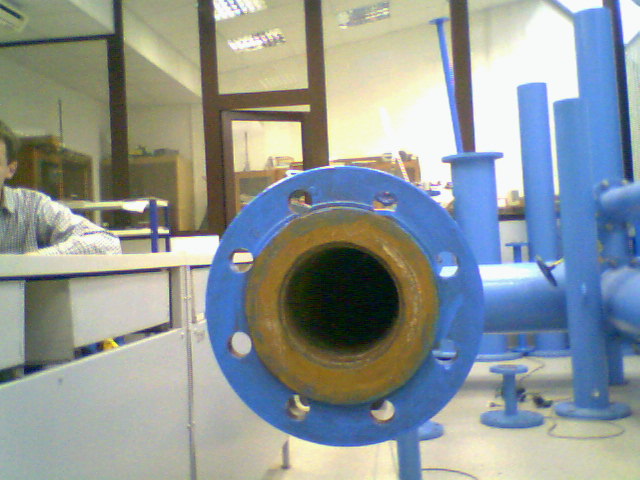

Rurociąg

Materiał : stal

Stan powierzchni wewnętrznej : średni (rdza)-chropowaty

Odcinek pomiarowy przed zwężką 0,39m

Odcinek pomiarowy za zwężka 1,46m

Zwężka

Rodzaj : dysza ISA/ISO

Materiał : stal nierdzewna

Stan krawędzi wlotowej : ostra

Wnioski :

Najistotniejszymi z źródeł błędów są niepewności wyznaczenia współczynnika przepływu , liczby ekspansji, pomiarów ciśnienia różnicowego, parametrów geometrycznych rurociągu.

Aby dokładniej wyznaczyć niepewności należy wyznaczyć serię pomiarów

(co najmniej 10) tej wielkości.

Za pomijalnie małe możemy uznać niepewności obliczenia gęstości płynu, oraz pomiaru ciśnienia przed zwężką.
