POMIAR OMOMIERZEM CYFROWYM

Tabela pomiarów.

L.p.	R
(oporników)	[k]
1	2,95
2	1,87
3	8,01
4	0,0522
5	0,026

UWAGA!! Te same numery zamieszczone w obu w/w tabelach odpowiadają kolejno tym samym rezystorom badanym mostkiem Wheatstone'a jak i omomierzem cyfrowym.

METODA TECHNICZNA PRZY POPRAWNYM POMIARZE PRĄDU.

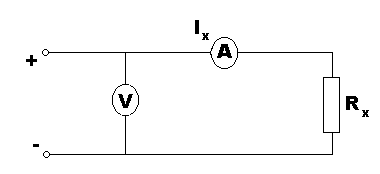

Schemat układu wykorzystanego w w/w metodzie.

Tabela wyników pomiarów i wielkości obliczonych.

L.p.	U	I	RA	R	R'
	[V]	[A]			
1	15,6	0,00192	7,671	8125	8117
2	12	0,00145	7,671	8276	8268
3	8	0,00096	7,671	8333	8326

Przykład obliczeń RA , R i R' dla pomiaru nr 1.

Obliczenia RA.

RA =7,671 []

Obliczenia R i R' = Rp.

U =15,6 [V] RA = 7,671 [] I = 0,00192 [A]

Rp = R' = 8117 [ R   

POMIARY METODĄ TECHNICZNĄ Z DOKŁADNYM POMIAREM NAPIĘCIA.

Schemat układu wykorzystanego w tej metodzie.

Tabela wyników pomiarów i wielkości obliczonych.

L.p.	U	I	Rv	R	R'
	[V]	[A]	[		
1	14	0,00265	15000	5283	8155
2	10	0,00196	15000	5102	7732
3	6	0,00115	15000	5217	8000

Przykład obliczeń R i R' dla pomiaru nr 1.

Rv = 15000 [ I = 0.00265[A] U = 14 [V]

Rp = 8155 [ R = 5283 []

WNIOSKI.

Różnice między pomiarem rezystancji za pomocą mostka Wheatstone'a a omomierzem cyfrowym są znikome tzn. zawierające się w granicach błędów.

Natomiast w pozostałych obu metodach na podstawie tabel wielkości obliczonych można zauważyć dość znaczne odchyłki między wartością przybliżoną (R) rezystancji a jej wartością poprawną (R') którą przyjmuje się za precyzyjną.

Na podstawie powyższego spostrzeżenia można stwierdzić jak ważną rolę odgrywa oddziaływanie danego miernika , względem którego pomiar jest poprawny ; dlatego też w obu tych metodach należy zwracać na to szczególną uwagę i uwzględniać w swoich obliczeniach pomiarowych.
