AKADEMIA MORSKA

W GDYNI

Akademia Morska Wydział Mechaniczny		Nr Laboratorium : 3
				Grupa: EIP
				Data laboratorium:
Imię i Nazwisko:		Laboratorium: Elektrotechnika
Temat: Wyznaczenie parametrów zastępczych-cewki z rdzeniem i bez rdzenia
Ocena:	Prowadzący: mgr inż. Andrzej Piłat	Data oddania sprawozdania:
Uwagi:

1. CEL ĆWICZENIA

Celem ćwiczenia jest stworzenie obwodu elektrycznego prądu przemiennego , na podstawie którego będzie można dokonać pomiarów napięcia , prądu oraz mocy czynnej obwodu złożonego z cewki bez rdzenia lub z rdzeniem.

2. WYKAZ PRZYŻĄDÓW POMIAROWYCH

Autotransformator typ M 10-520-10 - 1 sztuka

Amperomierz elektromagnetyczny LE-3 - 1 sztuka

Watomierz analogowy LW-1 - 1 sztuka

Voltomierz magnetoelektryczny LM-3 - 1 sztuka

Voltomierz elektromagnetyczny LE-3 - 1 sztuka

Cewka z wyjmowanym rdzeniem - 1 sztuka

3.

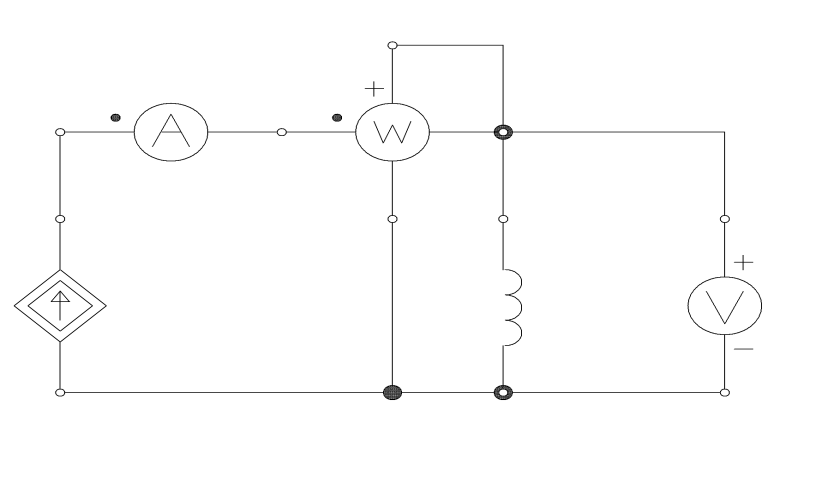

   SCHEMAT POMIAROWY DO BADANIA CEWKI.

AUTOTRANSFORMATOR

4. PRZEBIEG ĆWICZENIA

W pierwszej części ćwiczenia po złożeniu układu pomiarowego, w której cewka była jest bez rdzenia wykonalismy pomiaryprądu n napięcia oraz mocy czynnej pobranej przez cewkę zmieniając napięcie zasilania w zakresie od 0 do 23 wolt.Wykonalismy pomiar mocy czynnej oraz napięć i prądów .

Wyniki wpisalismy do tabeli.

TABELA POMIAROWA CEWKI BEZ RDZENIA

U	I	P Moc czynna	S Moc bierna	cos φ	φ	φ
[V]	[A]	[W]	[VA]	[-]	[°]	[rad]
23	1,5	20	34,5	0,57971	54,56984	0,95242
20	1,3	16	26,0	0,61538	52,02013	0,90792
17	1,1	12	18,7	0,64171	50,08046	0,87407
14	0,9	8	12,6	0,63492	50,58590	0,88289
11	0,7	5	7,7	0,64935	49,50734	0,86407

W następnej kolejności wykonaliśmy pomiary dla cewki z założonym rdzeniem.

Wyniki również wpisaliśmy do tabeli.

TABELA POMIAROWA CEWKI Z RDZENIEM.

U	I	P Moc czynna	S Moc bierna	cos φ	φ	φ
[V]	[A]	[W]	[VA]	[-]	[°]	[rad]
240	0,4	36	96,0	0,37500	67,97569	1,18640
196	0,3	22	58,8	0,37415	68,02823	1,18732
172	0,25	16	43,0	0,37209	68,15524	1,18953
148	0,2	10	29,6	0,33784	70,25480	1,22618
120	0,15	6	18,0	0,33333	70,52878	1,23096
86	0,1	2	8,6	0,23256	76,55227	1,33609

Na podstawie tabeli pomiarowych wykonaliśmy wykresy zależności :

U = f(I)

cosφ = f(I)

φ = f(I)

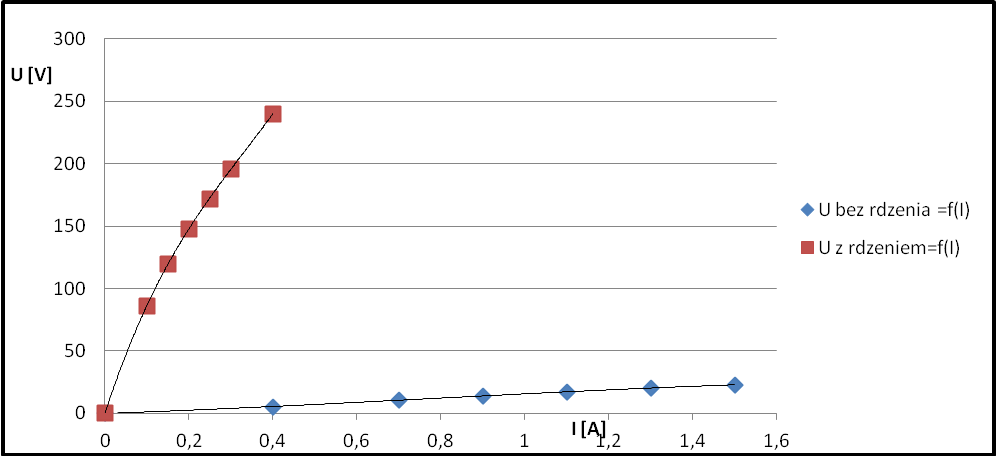

Zależność - funkcja u=f(I)

Wykres 2- zależność cosφ=f(I)

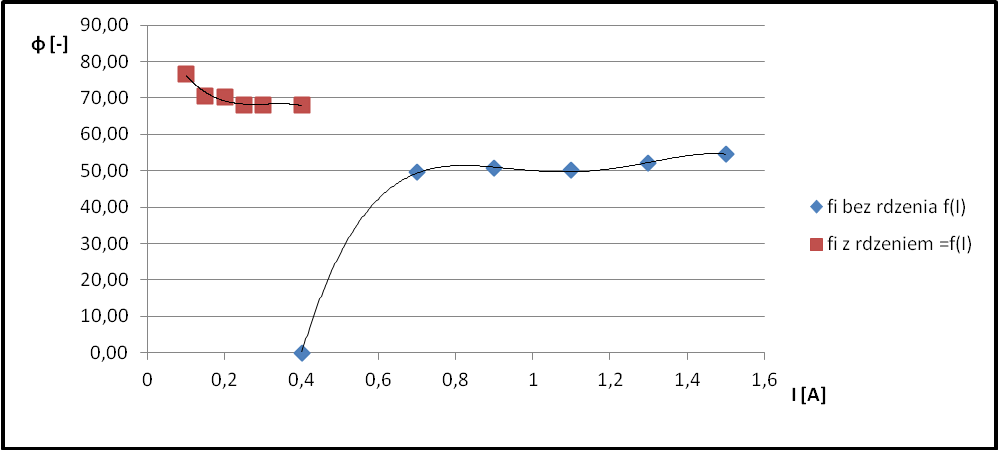

Zależność-φ=f(I)

W obwodach elektrycznych prądu sinosoidalnego oprócz mocy czynnej występuje także moc bierna, będąca iloczynem wartości skutecznych napięcia i prądu oraz sinusa kąta przesunięcia fazowego miedzy prądem a napieciem. Moc bierna Q = U*I*sinφ , mierzymy ją w warach[war]. Iloczyn wartości skutecznych napięcia i pradu sinosoidalnego nazywamy mocą pozorną i oznaczamy S , czyli S = U*I. Moc pozorna jest najwiekszą wartoscią mocy czynnej w obwodzie przy cosφ = 1 . Jednostką mocy pozornej jest woltoamper [V A ]. Moc czynna, bierna i pozorna są zwiazane zależnosciami: S^2 = P^2 + Q^2 = ( U I cosφ)^2 + ( U I sinφ)^2 = (U I )^2 S = Moce P, Q , S można przedstawić w postaci trójkąta prostokatnego o przyprostokątnych P i Q oraz przeciwprostokątnej S . Trójkąt ten nazywamy trójkątem mocy. Z trójkąta mocy wynika : cosφ = , sin φ = , tgφ = 5.WNIOSKI Analizując wykresy zauważyć można, że przez układ cewki z rdzeniem można przepuszczać te same prądy co w układzie cewki bez rdzenia, ale o wyższych napięciach (prawie czterokrotnie większych) rdzeniem.
