Cel ćwiczenia
Ćwiczenie polegało na zbadaniu prądnicy synchronicznej pracującej samotnie czyli naszym zadaniem było badanie prądnicy w taki sposób by wyznaczyć odpowiednie charakterystyki: stanu jałowego, ustalonego stanu zwarcia symetrycznego oraz charakterystyki zewnętrznej (przy różnych charakterach obciążenia) oraz obciążeniowej przy prądzie znamionowym i obciążeniu czysto indukcyjnym. Celem jest także wyznaczenie reaktancji synchronicznych: podłużnej i rozproszenia twornika.
Schemat układu pomiarowego i dane znamionowe

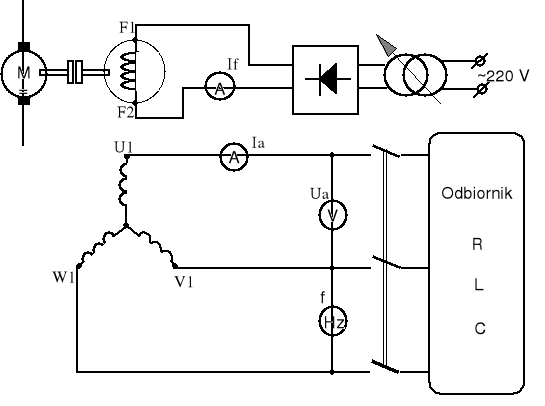

Schemat układu
Dane znamionowe:
Prądnica synchroniczna
Moc znamionowa PN = 5 [kW];
Prędkość obrotowa 1800obr/min ( w naszym przypadku pracowała dla f=50Hz czyli osiągnęła prędkość 1500obr/min;
Prąd znamionowy IN=25A;
Napięcie UN= 38/115V;
f=60 Hz;
cosϕ=1;
Silnik napędowy
Moc znamionowa PN = 6,5 [kW];
IN=56,5 A
n=1500 obr/min
Uwzb=115 V
Iwzb=2,4 A
BADANIE PRĄDNICY SYNCHRONICZNEJ
Wyznaczenie charakterystyki stanu jałowego
Charakterystyka biegu jałowego (magnesowania) to zależność siły elektromotorycznej E od prądu wzbudzenia. Przy pomocy silnika napędowego doprowadzamy maszynę synchroniczną do prędkości obrotowej 1500 obr/min i odczytujemy napięcie na zaciskach nieobciążonego twornika przy n=const (ω=const), zmieniamy prąd wzbudzenia od Iwzb=0A do Iwzb dla napięcia 1,4Un czyli około 160V.
Tabela pomiarów:
Dla U zwiększanego od 0 do 150V
Lp. |
Uo[V] |
Iwzb[A] |
1. |
0 |
0 |
2. |
20 |
0,2 |
3. |
40 |
0,35 |
4. |
60 |
0,55 |
5. |
80 |
0,75 |
6. |
100 |
0,95 |
7. |
120 |
1,15 |
8. |
150 |
1,60 |
Dla U zmniejszanego od 150 V do 0V
Zostało to wykonane w celu sprawdzenia czy maszyna posiada magnetyzm szczątkowy.
Lp. |
Uo[V] |
Iwzb[A] |
1. |
150 |
1,60 |
2. |
120 |
1,15 |
3. |
100 |
0,93 |
4. |
80 |
0,73 |
5. |
60 |
0,55 |
6. |
40 |
0,35 |
7. |
20 |
0,19 |
8. |
0 |
0 |
Jak widać z powyższych pomiarów maszyna nie wykazała magnetyzmu szczątkowego. Wnioskuje to po tym, że dla Iwzb=0A Uo=0V; gdyby napięcie Uo byłoby większe od 0V wówczas mamy do czynienia z magnetyzmem szczątkowym.
Charakterystyka biegu jałowego (magnesowania)
Wyznaczenie charakterystyki ustalonego zwarcia symetrycznego
Charakterystyka ustalonego zwarcia symetrycznego jest zależnością prądu twornika od prądu wzbudzenia, wyznaczana jest przy zwartych zaciskach twornika i przy n=const=1500obr/min. Do wyznaczenia tej charakterystyki wystarczą mi już 2 punkty pomiarowe, ponieważ charakterystyka zwarcia jest linią prostą przechodzącą przez punkt (0,0). Zwiększamy tak długo prąd wzbudzenia, aż prąd twornika osiągnie wartość znamionową 25A.
Tabela pomiarów:
Lp. |
IZ[A] |
Iwzb[A] |
1. |
0 |
0 |
2. |
25 |
0,95 |
Charakterystyka ustalonego zwarcia symetrycznego
Sprawdziliśmy także jak prąd zwarcia zależy od prędkości obrotowej. Dla wyznaczonego wcześniej prądu wzbudzenia, przy którym prąd twornika osiągnął 25A, czyli Iwzb=0,95A=const zmniejszamy prędkość obrotową od n=1500obr/min.
Tabela pomiarów:
Lp. |
IZ[A] |
n[obr/min] |
1. |
25,0 |
1487 |
2. |
25,0 |
1435 |
3. |
25,0 |
1300 |
4. |
25,0 |
1250 |
5. |
25,0 |
900 |
6. |
24,5 |
625 |
7. |
24,0 |
440 |
8. |
22,0 |
203 |
9. |
18,5 |
105 |
10. |
16,0 |
85 |
11. |
12,0 |
57 |
12. |
8,0 |
55 |
Charakterystyka Iz=f(n) dla Iwzb=const=0,95A
Warto zauważyć, że prąd zwarcia praktycznie nie zależy od prędkości obrotowej (częstotliwości). Wynika to stąd, że prąd. zwarcia, jako iloraz SEM i impedancji obwodu zwarcia, jest praktycznie stały w zakresie częstotliwości, w którym rezystancja jest pomijalna w stosunku do reaktancji
3.3 Obliczenie stosunku zwarcia
Wyznaczanie stosunku zwarcia i reaktancji synchronicznej podłużnej przy wykorzystaniu charakterystyk zwarcia i magnesowania maszyny synchronicznej.
If0 = prąd wzbudzenia dla którego na biegu jałowym mamy napięcie znamionowe (UN);
Ifz = prąd wzbudzenia dla którego przy zwarciu mamy prąd znamionowy (IN);
Stosunek zwarcia:
Stosunek zwarcia można także wyrazić jako
przy czym Iz0 oznacza prąd zwarcia dla If = If0. Stosunek ten oznacza zatem krotność ustalonego prądu, jaki płynie w tworniku po zwarciu maszyny wzbudzonej na biegu jałowym do napięcia znamionowego, w stosunku do prądu znamionowego. Stosunek zwarcia zawiera się w granicach od 0,4 do 1,1 przy czym wartości mniejsze odnoszą się do maszyn większych.
Po podstawieniu do w miejsce Iz0
gdzie Xd - reaktancja synchroniczna w osi podłużnej,
otrzymuje się zależność
z której wynika, że stosunek zwarcia jest ilościowo równy odwrotności reaktancji synchronicznej podłużnej wyrażonej w jednostkach względnych. Większy stosunek zwarcia oznacza zatem mniejszą reaktancję synchroniczną maszyny i większy prąd zwarcia odpowiadający danemu wzbudzeniu.
Stosunek zwarcia określa również przeciążalność statyczną maszyny zgodnie z zależnością
Znamionowy prąd wzbudzenia Ifn oraz cosn są zwykle podawane na tabliczce znamionowej maszyny.
Wyznaczenie stosunku zwarcia dla badanej maszyny:
Wyznaczenie charakterystyki zewnętrznej prądnicy przy różnych charakterach obciążenia
Dane pomiarowe:
Obciążenie rezystancyjne (R) |
Obciążenie indukcyjne (L) |
Obciążenie pojemnościowe (C) |
|||
U |
I |
U |
I |
U |
I |
[V] |
[A] |
[V] |
[A] |
[V] |
[A] |
114 |
4,0 |
104 |
3,0 |
128 |
6,5 |
104 |
11,5 |
92 |
6,0 |
140 |
10,0 |
94 |
16,5 |
78 |
10,0 |
156 |
15,0 |
86 |
20,5 |
66 |
13,0 |
168 |
20,0 |
74 |
22,0 |
48 |
17,0 |
- |
- |
68 |
24,0 |
36 |
20,0 |
- |
- |
- |
- |
29 |
21,5 |
- |
- |
Charakterystyki zewnętrzne prądnicy U=f(I) (zestawione na wspólnym wykresie):
n,Iwzb=const
Wyznaczenie charakterystyki obciążeniowej przy prądzie znamionowym i obciążeniu czysto indukcyjnym
IN=25A; n=1500obr/min; cosφ=0 (L);
Dane pomiarowe:
Lp. |
U [V] |
Iwzb [A] |
1. |
43 |
1,35 |
2. |
54 |
1,45 |
3. |
69 |
1,60 |
4. |
88 |
1,80 |
5. |
112 |
2,1 |
6. |
139 |
2,55 |
Charakterystyka obciążeniowa U=f(Iwzb):
Wyznaczenie reaktancji podłużnej i reaktancji rozproszenia twornika
W celu wyznaczenia reaktancji indukcyjnej rozproszenia, znając charakterystykę magnesowania i charakterystykę obciążenia twornika, konstruuje trójkąt zwarcia.
Reaktancja synchroniczna podłużna:
4. WNIOSKI:
Wyznaczona przez nas charakterystyka biegu jałowego (magnesowania) pokrywa się z charakterystyką teoretyczną. Badaliśmy ją mierząc napięcie w funkcji prądu wzbudzenia w dwóch przypadkach: raz gdy zwiększaliśmy napięcie od 0 do 150V, drugim razem zmniejszaliśmy od 150V do 0V. Maszyna (jak widać z pomiarów) nie wykazała magnetyzmu szczątkowego. Sama charakterystyka jest w przedziale Iwzb= 0÷1,2A prostoliniowa, powyżej wartości tego prądu następuje jej „załamanie”; jest to spowodowane nasycaniem się obwodu magnetycznego.
Drugą wyznaczaną charakterystyką była charakterystyka ustalonego zwarcia symetrycznego. Jest to zależność prądu zwarcia od prądu wzbudzenia. Wykresem jest linia prosta. Następnie sprawdziliśmy jak od obrotów zależy prąd zwarcia. Odczytuje z niej, że dla „małej” prędkości obrotowej (do 800obr/min) następuje duży wzrost prądu zwarcia (największy wzrost dla n=(0÷200)obr/min, a powyżej 800obr/min prąd zwarcia praktycznie nie zależy od prędkości obrotowej. Charakterystyka została wyznaczona przy Iwzb=0,95A.
Następnie na podstawie charakterystyki magnesowania i zwarcia został obliczony stosunek zwarcia kZ=0,64[-].
Kolejnym etapem było wyznaczenie charakterystyki zewnętrznej prądnicy przy różnych charakterach obciążenia dla n,Iwzb=const. Dla obciążenia o charakterze indukcyjnym oraz rezystancyjnym obserwujemy spadek napięcia ze wzrostem prądu (jednak porównując te spadki zauważam, że spadek U dla obc. R jest dużo mniejszy niż dla obc. L); zaś dla obciążenia o charakterze pojemnościowym mamy sytuację odwrotną (napięcie rośnie wraz z wzrostem prądu).
Wyznaczyliśmy także charakterystykę obciążeniową przy IN=25A, n=1500obr/min, cosφ=0(L).Obserwuję wzrost napięcia wraz z wzrostem prądu wzbudzenia. Na podstawie charakterystyki magnesowania i obciążenia został wykreślony trójkąt zwarcia (Poitera), dzięki któremu łatwo jest wyznaczyć reaktancję rozproszenia twornika(Xtr=0,577Ω).
Obliczona reaktancje wynoszą XD=3,69Ω, a Xtd=3,113Ω.
