P O L I T E C H N I K A Ś W I Ę T O K R Z Y S K A LABORATORIUM OBRÓBKI SKRAWANIEM
Ćwiczenie nr 5					Wpływ parametrów skrawania na wartość obwodowej siły skrawania Pz przy toczeniu .
Rok akademicki : 1998 - 1999			Semestr : 4				Grupa : 21b			Nazwisko i imię studenta : Marcin Kozub						Data : 08 - 04 - 1999		Ocena :
Obrabiarka			SI - 250
Narzędzie			NNZc 2525S20
Materiał			St5
Wzorcowanie siłomierza
Lp.	n			x [mm]				P [N]				Wskazanie		Zakres			Uwagi
1	5			140				54,2				0,021		0,1
2	10			190				190,2				0,036		0,1
3	15			240				326,2				0,056		0,1
4	20			290				462,2				0,071		0,1
5	25			340				598,2				0,088		0,1
6	30			390				734,2				0,104		0,1
Wyniki pomiarów siły Pz
Lp.	d [mm]	g [mm]				p [mm/obr]			n [obr/min]		v [m/min]		Wskazanie		Zakres			Pz [N]
1	88	4,0				0,13			112		30,9		0,100		0,1			685,5
2			3,5																	0,110		0,1			736,3
3			3,0																	0,090		0,1			619,8
4			2,5																	0,085		0,1			566
5			2,0																	0,080		0,1			536,3
6			1,5																	0,065		0,1			406,6
7			1,0																	0,040		0,1			213,2
1		88	2,0				0,05						112		30,9		0,065		0,1			406,6
2													0,08							0,085		0,1			566
3													0,10							0,100		0,1			685,5
4													0,13							0,115		0,1			819,8
5													0,15							0,120		0,1			866
6													0,20							0,145		0,1			1079,2
7													0,25							0,170		0,1			1239,6

ZALEŻNOŚCI P_z = f (g) oraz P_z = f (p)

1. Obliczenia .

Zależność siły skrawania P_z od posuwu i głębokości skrawania ma postać :

Dla pierwszej serii :

Dla drugiej serii :

Oznaczając :

otrzyma się :

a po zlogarytmowaniu :

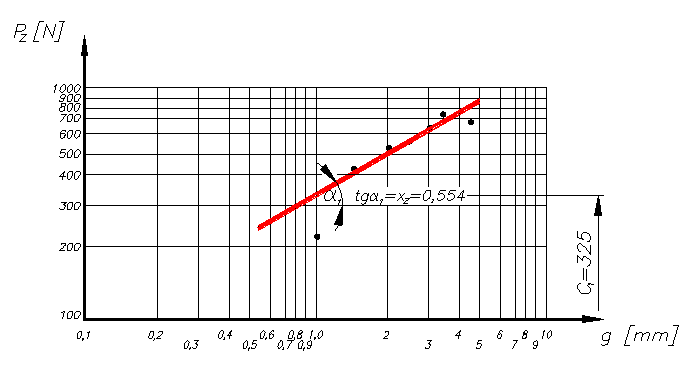

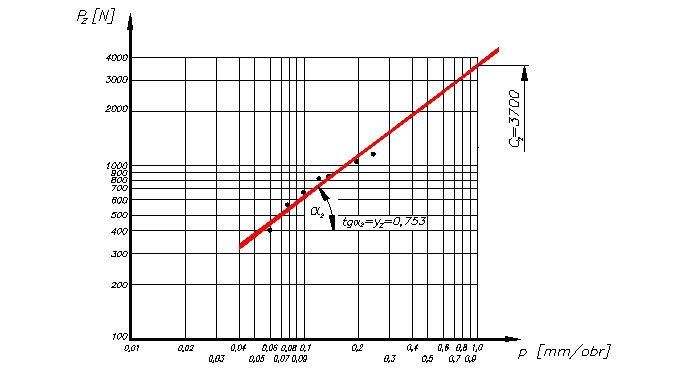

Z powyższych dwóch wykresów odczytuje się wartości stałych C₁ dla wartości rzędnej g=1 , C₂ dla wartości rzędnej p=1 , gdyż wtedy zachodzi kolejno :

i stąd :

a
,

Ponieważ :

określa się :

i jako wartość C_t we wzorach na temperaturę skrawania przy toczeniu przyjmuje się średnią arytmetyczną :

Ostatecznie wzór na temperaturę przy toczeniu ma postać :

2. Wnioski .

Jak widać na zamieszczonych powyżej wykresach zależności siły obwodowej P_z od posuwu p , głębokości g , są to parametry istotnie wpływające na obwodową siłę skrawania P_z podczas skrawania . Najbardziej na wzrost obwodowej siły skrawania wpływa wzrost wartości posuwu , natomiast mniejszy wpływ ma zwiększenie wartości gubości skrawanej warstwy g , wraz ze zwiększeniem której obserwuje się minimalnie mniejszy wzrost obwodowej siły skrawania P_z , niż w przypadku zwiększenia posuwu p , w przypadku którego wzrost siły jest nieco bardziej większy .

---
