Politechnika Lubelska |
Laboratorium Elektroniki |
|||
w Lublinie |
Ćwiczenie nr 3 |
|||
Imię i Nazwisko:
|
Ćwiczenie nr:
3
|
Grupa:
|
Rok akademicki:
|
|
Temat ćwiczenia: Badanie tranzystorowych stopni wzmacniających. |
Data wykonania:
|
Ocena: |
||
Wyznaczanie charakterystyk dynamicznej i częstotliwościowej jednostopniowego wzmacniacza WE.
a) Charakterystyka dynamiczna:
Uwe |
Uwy |
[V] |
[V] |
0,125 |
0,5 |
0,56 |
1,5 |
2,25 |
5,2 |
3 |
6,8 |
3,5 |
7,2 |
4 |
7,6 |
8,4 |
7,6 |
21 |
7,6 |
Przykładowe obliczenia:

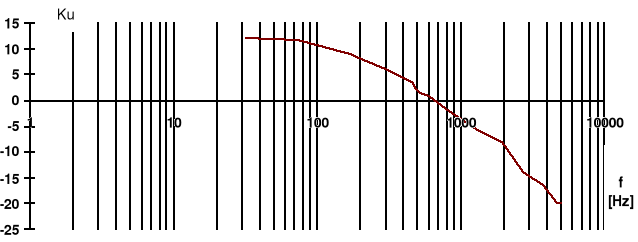

b) Charakterystyka częstotliwościowa:
f [kHz] |
log(f) |
Uwy[V] |
Ku [V/V] |
Ku [dB] |
32 |
4,51 |
4 |
4 |
12,04 |
73 |
4,86 |
3,8 |
3,8 |
11,6 |
170 |
5,23 |
2,8 |
2,8 |
8,94 |
220 |
5,34 |
2,4 |
2,4 |
7,6 |
314 |
5,5 |
2 |
2 |
6,02 |
453 |
5,67 |
1,5 |
1,5 |
3,52 |
492 |
5,69 |
1,3 |
1,3 |
2,28 |
524 |
5,72 |
1,2 |
1,2 |
1,58 |
604 |
5,78 |
1,1 |
1,1 |
0,83 |
833 |
5,92 |
0,8 |
0,8 |
-1,94 |
1350 |
6,13 |
0,5 |
0,5 |
-6,02 |
1930 |
6,29 |
0,4 |
0,4 |
-7,96 |
2760 |
6,44 |
0,2 |
0,2 |
-13,98 |
3740 |
6,57 |
0,15 |
0,15 |
-16,48 |
4650 |
6,67 |
0,1 |
0,1 |
-20 |
5000 |
6,7 |
0,1 |
0,1 |
-20 |
Uwe = 1V = const.
Charakterystyka częstotliwościowa zawiera sie w przedziale 32 kHz < f < 5 MHz.
c) oporność wejściowa stopnia wzmacniającego RWE
Ugen [V] |
UWE [V] |
Rd [Ω] |
RWE [Ω] |
1,75 |
0,9 |
110 |
110 |
3 |
1,5 |
1000 |
110 |
4 |
2 |
1000 |
110 |
2. Wyznaczanie charakterystyk dynamicznej i częstotliwościowej jednostopniowego wzmacniacza WB.
a) Charakterystyka dynamiczna:
Uwe |
Uwy |
[V] |
[V] |
0,025 |
1,4 |
0,04 |
3,8 |
0,05 |
4,7 |
0,07 |
6 |
0,1 |
7,2 |
0,13 |
7,2 |
0,5 |
7,2 |
1 |
7,2 |
Przykładowe obliczenia:

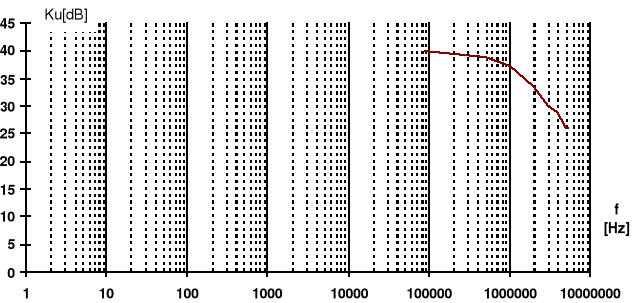

b) charakterystyka częstotliwościowa
f[MHz] |
log(f) |
Uwy[V] |
Ku [V/V] |
Ku [dB] |
0,089 |
4,95 |
5 |
100 |
40 |
0,493 |
5,69 |
4,4 |
88 |
38,9 |
1 |
6 |
3,6 |
72 |
37,15 |
2 |
6,3 |
2,4 |
48 |
33,62 |
3 |
6,48 |
1,6 |
32 |
30,1 |
4 |
6,6 |
1,4 |
28 |
28,94 |
5 |
6,7 |
1 |
20 |
26,02 |
5,3 |
6,72 |
1 |
20 |
26,02 |
Uwe = 0,05V = const.
Charakterystyka częstotliwościowa zawiera sie w przedziale 89 kHz < f < 5,3 MHz.
c) oporność wejściowa układu wzmacniającego Rwe
Ugen [V] |
UWE [V] |
Rd [Ω] |
RWE [Ω] |
0,04 |
0,02 |
60 |
60 |
0,05 |
0,025 |
55 |
60 |
0,06 |
0,03 |
53 |
60 |
3. Wyznaczanie charakterystyk dynamicznej i częstotliwościowej jednostopniowego wzmacniacza WC.
a) Charakterystyka dynamiczna:
Uwe |
Uwy |
[V] |
[V] |
0,13 |
0,1 |
1 |
1 |
2,5 |
2,4 |
3 |
3 |
4 |
4 |
6 |
6 |
8 |
7,8 |
10 |
7,8 |
Obliczenia:
b) charakterystyka częstotliwościowa
f[MHz] |
log(f) |
Uwy[V] |
Ku [V/V] |
Ku [dB] |
2 |
6,3 |
4 |
1 |
0 |
2,51 |
6,4 |
3,8 |
0,95 |
-0,45 |
3 |
6,48 |
3,6 |
0,9 |
-0,92 |
3,21 |
6,51 |
3,4 |
0,85 |
-1,41 |
3,55 |
6,55 |
3,2 |
0,8 |
-1,94 |
3,76 |
6,58 |
3 |
0,75 |
-2,5 |
4,09 |
6,61 |
2,8 |
0,7 |
-3,1 |
4,35 |
6,64 |
2,6 |
0,65 |
-3,74 |
4,64 |
6,67 |
2,4 |
0,6 |
-4,44 |
4,95 |
6,69 |
2,2 |
0,55 |
-5,19 |
5,34 |
6,73 |
2 |
0,5 |
-6,02 |
5,37 |
6,73 |
2 |
0,5 |
-6,02 |
Uwe = 4V = const.
Charakterystyka częstotliwościowa zawiera sie w przedziale 2 MHz < f < 5,37 MHz.
c) oporność wejściowa stopnia wzmacniającego RWE:
Ugen [V] |
UWE [V] |
Rd [kΩ] |
RWE [Ω] |
2 |
1 |
16 |
16 |
4 |
2 |
15,5 |
16 |
5 |
2 |
15 |
16 |
4. Wnioski.
W trakcie ćwiczenia badaliśmy tranzystorowe stopnie wzmocnienia w układzie WE, WB oraz WC. Wszystkie te układy są stosowane w praktyce w praktyce, lecz ze względu na ich odmienny charakter, każdy z nich znajduje odmienne zastosowanie.
Z charakterystyk dynamicznych poszczególnych układów wynika, że układ WB dostarcza dużego wzmocnienia napięciowego, WC wzmacnia prąd, a układ WE wzmacnia zarówno napięcie jak i prąd.
