CEL ĆWICZENIA :
CELEM ĆWICZENIA JEST POZNANIE WŁAŚCIWOŚCI UKŁADU DWUWATOMIERZOWEGO DO POMIARU MOCY CZYNNEJ ODBIORNIKA TRÓJFAZOWEGO .
2. DO WYKONANIA ĆWICZENIA ZASTOSOWANO NASTĘPUJĄCE PRZYRZĄDY :
- DWA WATOMIERZE : 5A/63mΩ; 10A/20mΩ
- TRZY AMPEROMIERZE : 2,5A/240mΩ; 5A/60mΩ
- TRZY WOLTOMIERZE : 150V/4,5mA; 300V/22,5mA
- REZYSTORY SUWAKOWE: 1,1Ω;
- PRZEKŁADNIK NAPIĘCIOWY: 250/100 V; klasa 0,8; NAPIĘCIE PROBIERCZE 5kV; 50Hz
- PRZEKŁADNIK PRADOWY: 100/5 A; klasa 0,2; PRZEKŁADNIA 5/5; 50Hz
3. SPRAWDZENIE KOLEJNOŚCI FAZ LINI TRÓJFAZOWEJ
ZA POMACĄ FSKAZNIKA KOLEJNOŚCI FAZ USTALILIŚMY KOLEJNOŚĆ FAZ LINI TRÓJFAZOWEJ, MUSIELIŚMY ZAMIENIĆ PRZEWODY L2 Z L3 BY UZYSKAĆ ZGODNE PRZESUNIĘCIE FAZOWE

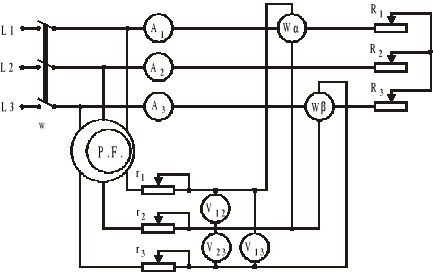

4. UKŁAD POŁĄCZEŃ DO BADANIA ODCHYLEŃ WATOMIERZY W FUNKCJI KĄTA φ ODBIORNIKA
oznaczenia
- watomierze
- amperomierze,
PF - przesuwnik fazowy,
V12, V23, V13 - woltomierze,
- oporniki suwakowe,
w - wyłącznik trójbiegunowy,

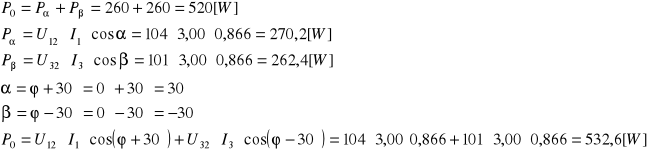

TABELA WYNIKÓW POMIARU
Lp |
φ |
U12 |
U32 |
U31 |
I1 |
I2 |
I3 |
PWα |
PWβ |
P0 |
||
|
…0 |
V |
V |
V |
A |
A |
A |
dz |
W |
dz |
W |
W |
1. |
0 |
104 |
101 |
100 |
3,00 |
3,10 |
2,95 |
52 |
260 |
52 |
260 |
520 |
2. |
30 |
100 |
99 |
100 |
3,00 |
3,00 |
3,00 |
29 |
145 |
58 |
290 |
435 |
3. |
60 |
100 |
100 |
100 |
3,00 |
3,00 |
3,00 |
0 |
0 |
52 |
260 |
260 |
4. |
90 |
100 |
100 |
100 |
3,00 |
3,00 |
3,00 |
-31 |
-155 |
31 |
155 |
0 |
5. |
-30 |
99 |
100 |
100 |
3,00 |
3,00 |
3,00 |
62 |
310 |
31 |
155 |
465 |
6. |
-60 |
100 |
100 |
100 |
3,00 |
3,00 |
3,00 |
54,5 |
272,5 |
0 |
0 |
272,5 |
7. |
-90 |
100 |
100 |
100 |
3,00 |
3,00 |
3,00 |
30 |
150 |
-30 |
-150 |
0 |

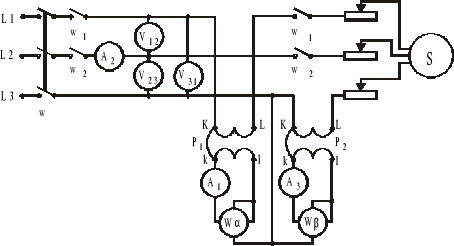

5.1 UKŁAD POŁĄCZEŃ DO POMIARU MOCY CZYNNEJ ODBIORNIKA TRÓJFAZOWEGO W UKŁADZIE PÓŁPOŚREDNIM
TABELA WYNIKÓW POMIARU
Lp |
U12 |
U23 |
U31 |
Ia1 |
I1 |
I2 |
Ia3 |
I3 |
Pwα |
Pwβ |
Pw |
Po |
||
|
V |
V |
V |
A |
A |
A |
A |
A |
dz |
W |
dz |
W |
W |
W |
1. |
232 |
238 |
238 |
2,95 |
2,95 |
3,05 |
2,95 |
2,95 |
59 |
590 |
60 |
600 |
1190 |
1190 |

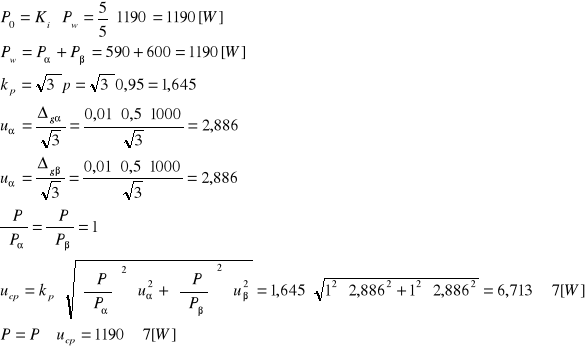

Ki=5/5 , Cwα=10 W/dz , Cwβ=10 W/dz

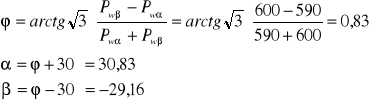

WYKRES WEKTOROWY NAPIĘĆ I PRĄDÓW
5.2 POMIAR MOCY CZYNNEJ ODBIORNIKA PRZY PRZERWACH W PRZEWODACH POSZCZEGÓLNYCH FAZ
OTWARTY WYŁĄCZNIK |
U12 |
U32 |
U31 |
Ia1 |
I1 |
I2 |
Ia3 |
I3 |
Pwα |
Pwβ |
P0 |
|
V |
V |
V |
A |
A |
A |
A |
A |
W |
W |
W |
W1 |
117 |
232 |
121 |
0,00 |
0,00 |
2,60 |
2,60 |
2,60 |
0,00 |
600 |
600 |
W1' |
238 |
228 |
237 |
0,00 |
0,00 |
2,60 |
2,60 |
2,60 |
0,00 |
595 |
595 |
W2 |
115 |
120 |
237 |
2,70 |
2,70 |
0,00 |
2,70 |
2,70 |
280 |
310 |
590 |
W2' |
238 |
235 |
235 |
2,70 |
2,70 |
0,00 |
2,70 |
2,70 |
280 |
320 |
600 |
6. WNIOSKI
W liniach trójprzewodowych bez względu na rodzaj obciążenia (symetryczne, niesymetryczne), moc czynną odbiornika można zmierzyć za pomocą dwóch watomierzy Układ ten nosi nazwę Układu Aarona. Układ trójfazowy symetryczny to taki, w którym napięcia międzyprzewodowe i prądy fazowe są w poszczególnych fazach takie same i przesunięte względem siebie o 120°. Wskazania watomierzy są zależne od współczynnika mocy. Przy badaniu odchyleń watomierza w funkcji kąta φ odbiornika, watomierz Pα wskazuje ujemne wartości dla kąta φ>60° - obciążenie indukcyjne. Jeżeli kąt φ<-60° watomierz Pβ wskazuje ujemne wartości - obciążenie pojemnościowe. Moc odbiornika jest sumą algebraiczną wskazań watomierz Pα i Pβ.
