Projekt instalacji elektrycznej w

mieszkaniu M3 znajdującym się w budynku wielomieszkaniowym

Gabriela Szpojda

studia dzienne

rok akademicki 2010/2011

grupa J

Semestr IV

Spis treści

Opis techniczny……………………………………………………………3

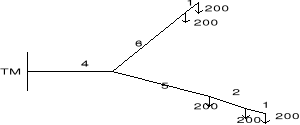

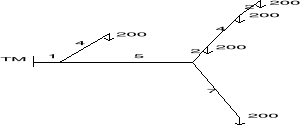

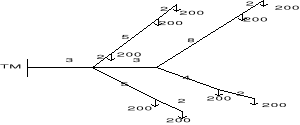

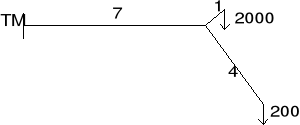

Obliczenia……………………………………………………………4
Rysunki i schematy

Rysunek instalacji gniazd wtyczkowych………….załącznik1
Rysunek instalacji oświetleniowej………………….załącznik2
Schemat tablicy mieszkaniowej TM……………….załącznik3

Zestawienie głównych materiałów……………………………………...10

Opis techniczny

Mieszkanie jednopoziomowe o powierzchni 73,47m², składające się z 3 pokoi, kuchni i łazienki, w którym projektowana jest instalacja elektryczna mieści się w czteropiętrowym budynku bloku mieszkalnego. Mieszkanie przeznaczone dla 3 osób. Zasilane za pomocą przewodu YDY 3x4mm²z ZPP na klatce schodowej. Licznik energii z zabezpieczeniem w ZPP. Przewody w obwodach oświetleniowych są typu YDY żo 3x1,5mm², a w obwodach gniazdkowych typu YDY żo 3x2,5mm².Tablica mieszkaniowa znajduje się na wysokości 2,15m nad drzwiami w przedpokoju. Gniazdka w pokojach i przedpokoju usytuowane są na wysokości 30cm od podłogi. Łączniki na wysokości 1,15m, odległość od futryny 15cm. Magistrala puszek usytuowana 30cm od sufitu. W łazience zastosowano gniazdka hermetyczne IP44. Wszystkie gniazdka są podwójne. Z instalacji oświetleniowej w przedpokoju zasilany jest dzwonek, a z instalacji oświetleniowej w kuchni wyciąg nad kuchnią.
