spraw 3, TIN inż, Semestr 2, Miernictwo 2


, grupa 2 Wrocław, 2 kwietnia 2008

Sprawozdanie z ćwiczenia

POMIAR PRĄDU STAŁEGO PRZYRZĄDAMI

ANALOGOWYMI I CYFROWYMI

Zadanie 2. Pomiar prądu w sieci rezystorowej.

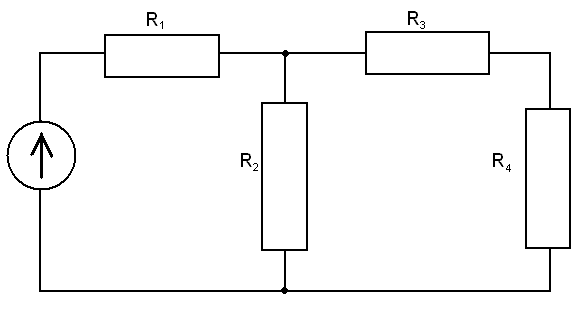

1. Na zasilaczu ustawiono napięcie E = 19 V i podłączono do niego sieć rezystorową. Powstały obwód przedstawia się następująco:

0x08 graphic
Opory maja wartości:

R1 = 596Ω

R2 = 4869Ω

R3 = 2204Ω

R4 = 596Ω

2. Zmierzono wartości prądu na poszczególnych opornikach amperomierzem cyfrowym i analogowym (na każdym z osobna). Wyniki pomiarów (gdzie Ij oznacza prąd płynący przez j-ty opornik):

Amperomierz cyfrowy

I1

I2

I3=I4

Wynik[mA]

7,99

2,9

5,08

Amperomierz analogowy

I1

I2

I3=I4

Zakres [mA]

15

3

7,5

Odczyt z podzialki

40/75

73/75

51/75

Wynik (zakres*odczyt) [mA]

8

2,92

5,1

3. Błąd metody wyraża się wzorem

ΔImetody = IA - IX = - IA * RA/RX

IA - prąd wskazywany przez amperomierz

IX - prąd rzeczywisty (którego nie znamy)

RA - opór wewnętrzny amperomierza

RX - opór zastępczy obwodu przed włączeniem amperomierza, w tym obwodzie wynosi 2374Ω

Amperomierz analogowy jest klasy 0,5.

Błąd pomiaru w amperomierzu cyfrowym to 0,5% mierzonej wartości + 0,001mA.

Opór woltomierza cyfrowego wynosi 10Ω dla zakresu 20mA, analogowego 20Ω dla zakresu 3mA, 3,07Ω dla 7,5mA, 1,5Ω dla zakresu 15mA (wynika to z zależności RA = (23/Izakresu*mA + 0,004)Ω dla zakresów 7,5 mA i 15 mA)

Amperomierz cyfrowy

I1

I2

I34

ΔImetody [mA]

-0,034

-0,013

-0,022

δImetody [%]

0,42

0,42

0,42

ΔIpomiaru [mA]

0,041

0,016

0,027

δIpomiaru [%]

0,52

0,54

0,52

Amperomierz analogowy

I1

I2

I34

ΔImetody [mA]

-0,0051

-0,025

-0,0066

δImetody [%]

0,063

0,84

0,13

ΔIpomiaru [mA]

0,075

0,015

0,038

δIpomiaru [%]

0,94

0,52

0,74

4. Wyniki pomiarów z uwzględnieniem błędów:

Amperomierz cyfrowy

I1

I2

I34

I [mA]

(Ix - Imetody ± ΔIpomiaru)

7,99±0,041

2,9±0,016

5,08±0,027

Amperomierz analogowy

I1

I2

I34

I [mA]

(Ix - Imetody ± ΔIpomiaru)

8,01±0,075

2,9±0,015

5,1±0,038

5. Wnioski

Błąd metody jest tym większy im większy jest stosunek oporu amperomierza do oporu obwodu. W amperomierzu cyfrowym opór wynosił ciągle 20Ω, wiec błąd metody był największy przy największym prądzie, jednak błąd względny był stały. W analogowym opór maleje wraz ze wzrostem zakresu, także błąd metody był najmniejszy przy największym prądzie. Jednak nie powinno się dobierać za dużego zakresu, celem zmniejszenia błędu metody, bo wtedy wzrasta błąd pomiaru. Zakres powinien być możliwie najmniejszy. Błąd pomiaru w amperomierzu cyfrowym jest mniejszy, bo zależy bezpośrednio od wartości mierzonej (dolicza się 0,001mA i różne względne błędy są ponieważ stosunek tej wartości do wartości prądu jest różny).
