ĆWICZENIE LABORATORYJNE NR 2

Temat ćwiczenia:

  1. Opracować protokół ze statycznej próby rozciągania stali konstrukcyjnej znaku S 235.

  2. Opracować protokół z badań laboratoryjnych w próbie twardości Brinella oraz przeprowadzić na podstawie wyników pomiarów identyfikację gatunku stali.

  3. Opracować protokół z badań laboratoryjnych w próbie udarności młotem Charpy oraz przeprowadzić na podstawie otrzymanych wyników pomiarów ocenę odmiany plastyczności badanej stali

.

Opracował:

Aleksandra Jaworska

III rok, grupa 7

Zaliczył:

Mgr inż. Mirosław Boryczko

Ćwiczenie laboratoryjne nr 2. Badania właściwości mechanicznych stali konstrukcyjnej.

1. Statyczna próba rozciągania

0x01 graphic

Laboratorium Badawcze Materiałów
i Konstrukcji Budowlanych

PROTOKÓŁ Z BADAŃ

(wersja dydaktyczna)

Nr -

(Znak akredytacji)

Poliechnika Krakowska

31-155 Kraków, ul. Warszawska 24

Tel/fax.: +48 12 628 23 89

e-mail: l-18@pk.edu.pl

Rodzaj badania: STATYCZNA PRÓBA ROZCIĄGANIA W TEMPERATURZE OTOCZENIA

Dotyczy umowy/zlecenia:

Data przyj.zam:

Data badania:

17.10.2011

Miejsce wykonania badania:

Politechnika Krakowska

Stron:

Załącz.: -

ZLECENIODAWCA: ----

Nazwa badanego obiektu: próbka

Rodzaj materiału: stal

Nr próbki

Wyniki prób statycznych

Średnica i masa próbki

Długość pom. ekstensometru

Wydłużenie

Granica platyczności

Wytrzymałość

Uwagi

dnom

[mm]

M [kg/m]

Le

[mm]

A5 [%]

Agt [%]

ReH [MPa]

Rm [MPa]

Rm/ReH

1

10

-

115

36,1

17,27

490

538

1,10

2

10

-

115

34,0

16,98

459

533

1,16

3

10

-

115

37,0

17,22

427

530

1,24

4

10

-

115

35,5

17,11

446

539

1,21

5

10

-

115

36,7

16,97

437

543

1,24

6

10

-

115

35,1

17,11

429

540

1,26

7

10

-

115

30,5

16,24

394

528

1,34

8

10

-

115

38,0

17,28

418

531

1,27

9

10

-

115

40,0

16,98

407

536

1,32

10

10

-

115

31,6

16,67

414

532

1,29

Kwalifikacja:

Próbka nr 1 spełnia wymagane minima hutnicze wg EN 10025-2

Metoda badania:

Badanie zostało przeprowadzone zgodnie z procedurą x spełniającą wymagania normy PN-EN 10002-1:2004

Uwagi odnośnie niepewności pomiaru:

Kontrola sprawności maszyny pozytywna

Badanie wykonał:

(data i podpis)

Sprawozdanie sporządził:

(data i podpis)

Zatwierdził Kierownik Laboratorium:

(data i podpis)

Wyniki badań podane w sprawozdaniu odnoszą się wyłącznie do badanych próbek.

Niniejsze sprawozdanie bez pisemnej zgody Kierownika Laboratorium Badawczego Materiałów i Konstrukcji Budowlanych nie może być powielane inaczej jak tylko w całości

2. Próba twardości Brinella

0x01 graphic

Laboratorium Badawcze Materiałów
i Konstrukcji Budowlanych

PROTOKÓŁ Z BADAŃ

(wersja dydaktyczna)

Nr -

(Znak akredytacji)

Poliechnika Krakowska

31-155 Kraków, ul. Warszawska 24

Tel/fax.: +48 12 628 23 89

e-mail: l-18@pk.edu.pl

Rodzaj badania: PRÓBA TWARDOŚCI BRINELLA W TEMPERATURZE OTOCZENIA

Dotyczy umowy/zlecenia:

Data przyj.zam:

Data badania:

17.10.2011

Miejsce wykonania badania:

Stron:

Załącz.: -

ZLECENIODAWCA:

Nazwa badanego obiektu: Płaskownik stalowy

Rodzaj materiału: stal

Nr

próbki

Siła nacisku

P [kN]

Czas nacisku

T [s]

Średnica

d1 [mm]

Średnica

d2 [mm]

0,5(d1+d2)

[mm]

HB

1

28

10

4,6

4,5

4,55

160,102

2

3

Wartość średnia HB

P = 9,81nD2; → D = 10 mm; n = 1

Metoda badania:

Badanie zostało przeprowadzone zgodnie z procedura y spełniającą wymagania normy PN-EN ISO 6506

Uwagi odnośnie niepewności pomiaru:

---

Badanie wykonał:

(data i podpis)

Sprawozdanie sporządził:

(data i podpis)

Zatwierdził Kierownik Laboratorium:

(data i podpis)

Wyniki badań podane w sprawozdaniu odnoszą się wyłącznie do badanych próbek.

Niniejsze sprawozdanie bez pisemnej zgody Kierownika Laboratorium Badawczego Materiałów i Konstrukcji Budowlanych nie może być powielane inaczej jak tylko w całości

Formuła korelacyjna ogólna:

Rm = 0,34 HB

Formuła korelacyjna dla stali S 235

Rm = 486 + 2,86(HB - 141)

3. Próba udarności Charpy

0x01 graphic

Laboratorium Badawcze Materiałów
i Konstrukcji Budowlanych

PROTOKÓŁ Z BADAŃ

(wersja dydaktyczna)

Nr -

(Znak akredytacji)

Poliechnika Krakowska

31-155 Kraków, ul. Warszawska 24

Tel/fax.: +48 12 628 23 89

e-mail: l-18@pk.edu.pl

Rodzaj badania: PRÓBA UDARNOŚCI CHARPY W TEMPERATURZE OTOCZENIA

Dotyczy umowy/zlecenia:

Data przyj.zam:

Data badania:

17.10.2011

Miejsce wykonania badania:

Stron:

Załącz.: -

ZLECENIODAWCA:

Nazwa badanego obiektu:

Rodzaj materiału:

Nr

próbki

Rodzaj karbu

U/V

Ciężar młota

G [kN]

Wysokość

h [m]

Wysokość

h1 [m]

Energia łamania

KU/KV [J]

Uwagi

1

V

-

-

-

22,3

T=20 st.C

2

3

Wartość średnia KU/KV

KU/KV = G(h - h1)

Metoda badania:

Badanie zostało przeprowadzone zgodnie z procedura z spełniającą wymagania normy PN-EN

Uwagi odnośnie niepewności pomiaru:

Badanie wykonał:

(data i podpis)

Sprawozdanie sporządził:

(data i podpis)

Zatwierdził Kierownik Laboratorium:

(data i podpis)

Wyniki badań podane w sprawozdaniu odnoszą się wyłącznie do badanych próbek.

Niniejsze sprawozdanie bez pisemnej zgody Kierownika Laboratorium Badawczego Materiałów i Konstrukcji Budowlanych nie może być powielane inaczej jak tylko w całości

0x08 graphic

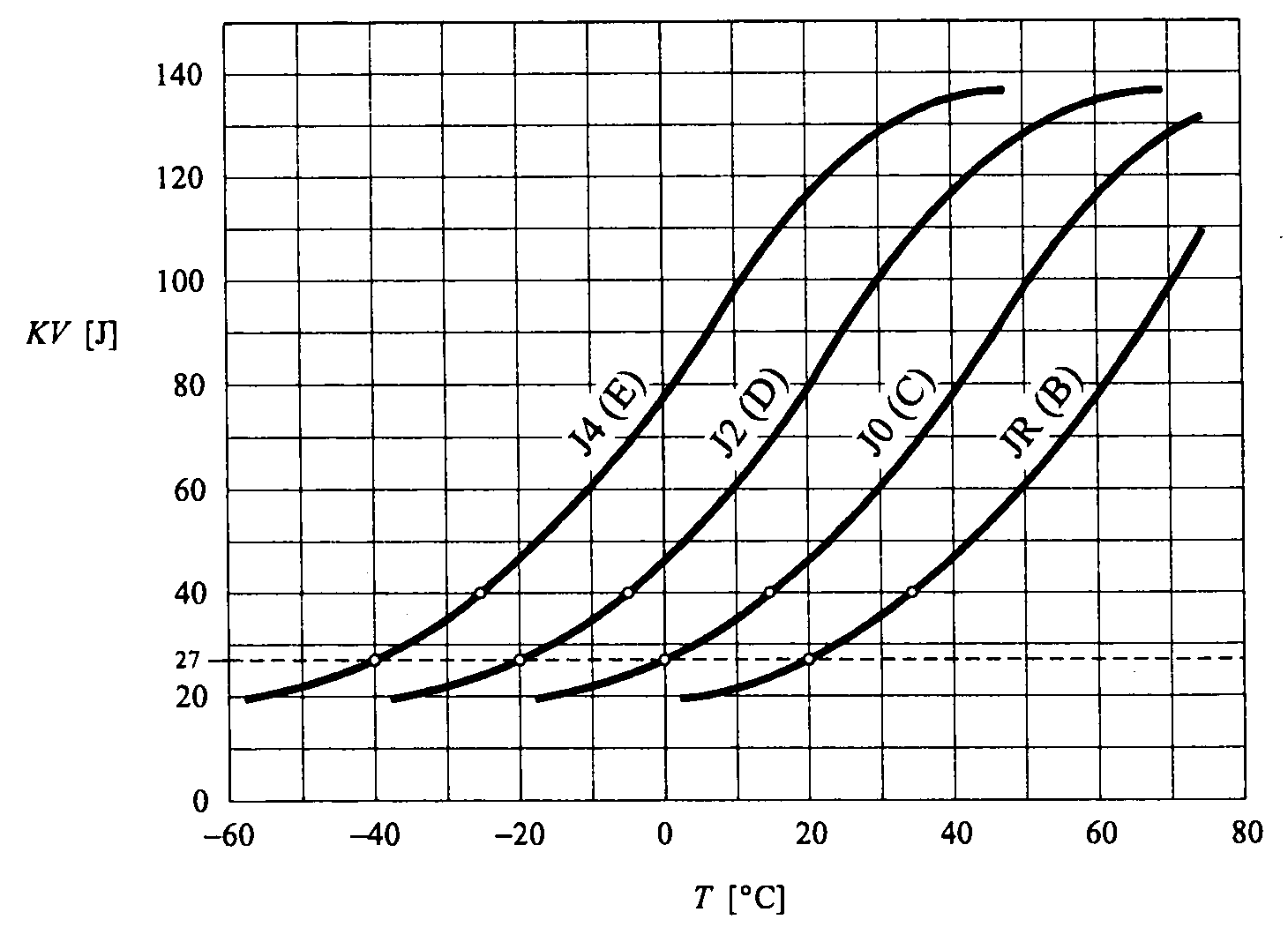

Krzywe pracy łamania próbek dla różnych odmian plastyczności stali

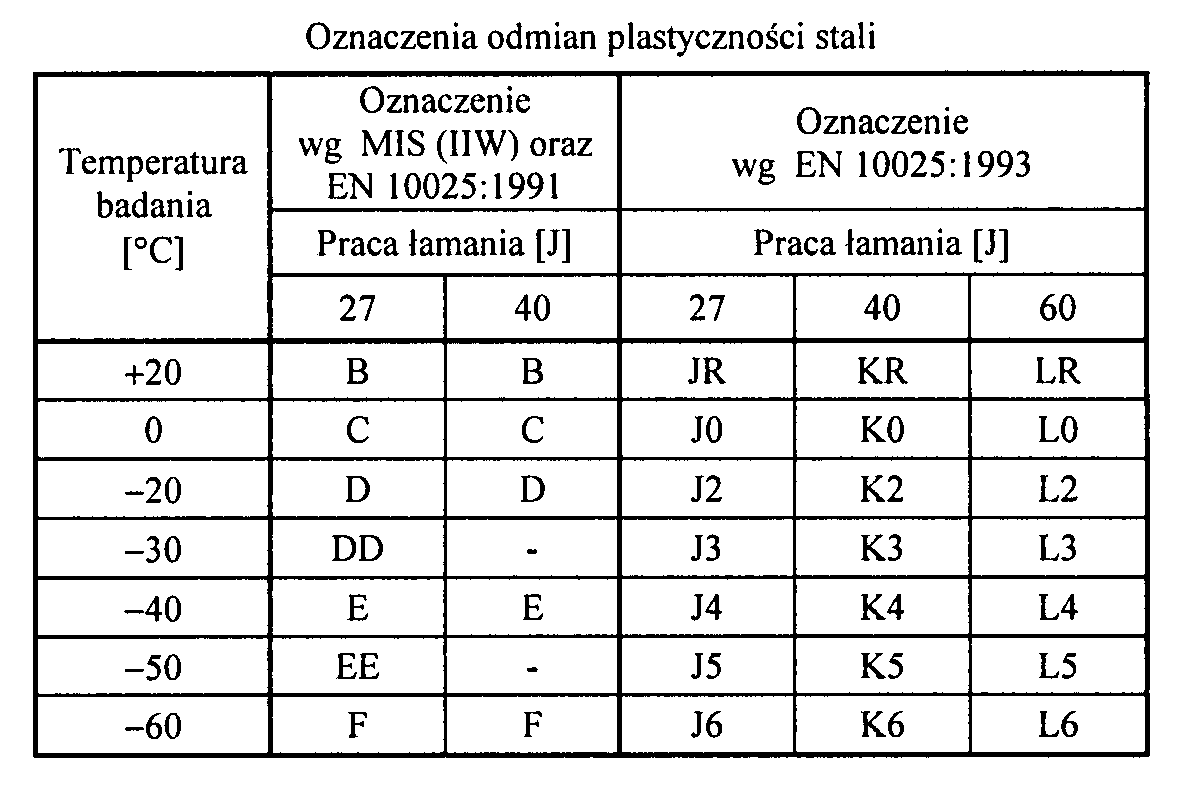

0x08 graphic
