Króćce termometryczne

wg. BN-66/2215-01

Materiał:

WG - stal węglowa emaliowana t do 100 ^oC i p= 10 [MPa],

W stal St3S, t do 300 ^oC i p = 10 [MPa], St5 dla t = 350 ^oC p = 10 [MPa], t = 400 ^oC p = 8 [MPa],

WPb - stal węglowa wykładzina ołowiana, t do 200 ^oC i p = 10 [MPa],

S -stal stopowa, t do 300 ^oC i p = 10 [MPa], dla t = 350 ^oC p = 8 [MPa], t = 400 ^oC p = 6.4 [MPa],

Ms - mosiądz t do 100 ^oC i p = 8 [MPa], dla t = 200 ^oC p = 6.4 [MPa], t = 300 ^oC p = 5 [MPa],

Al. -aluminium t do 100 ^oC i p = 1.6 [MPa], dla t = 200 ^oC p = 1.0 [MPa],

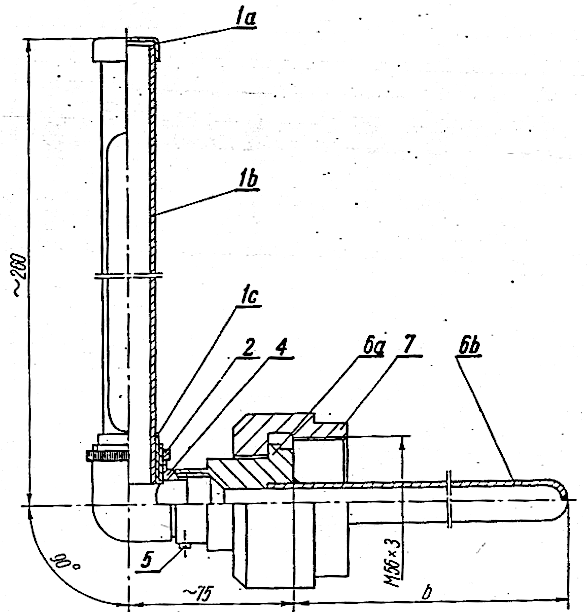

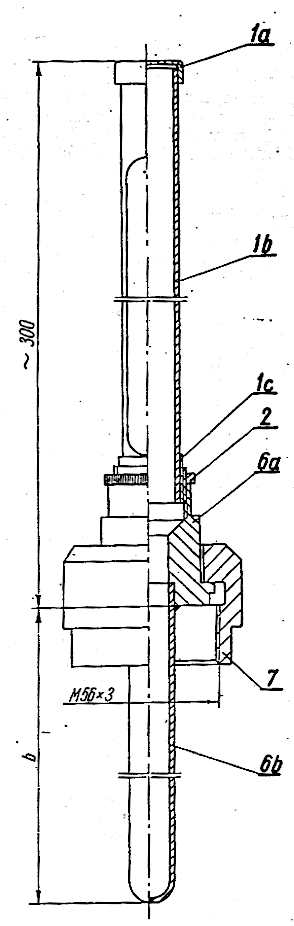

Końcówki termometrów prostego P i kątowego K90 odmiany B z gwintem wewnętrznym

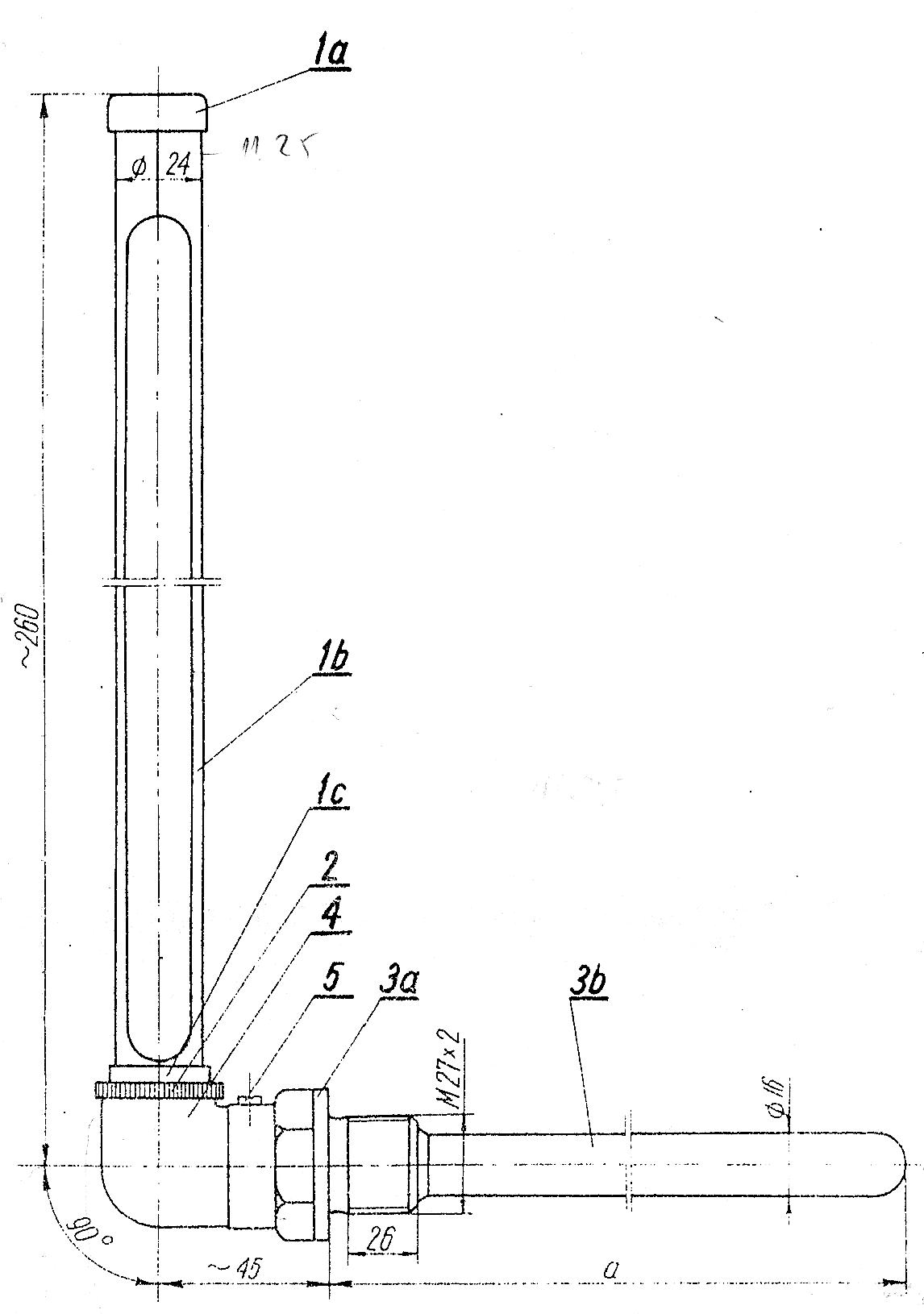

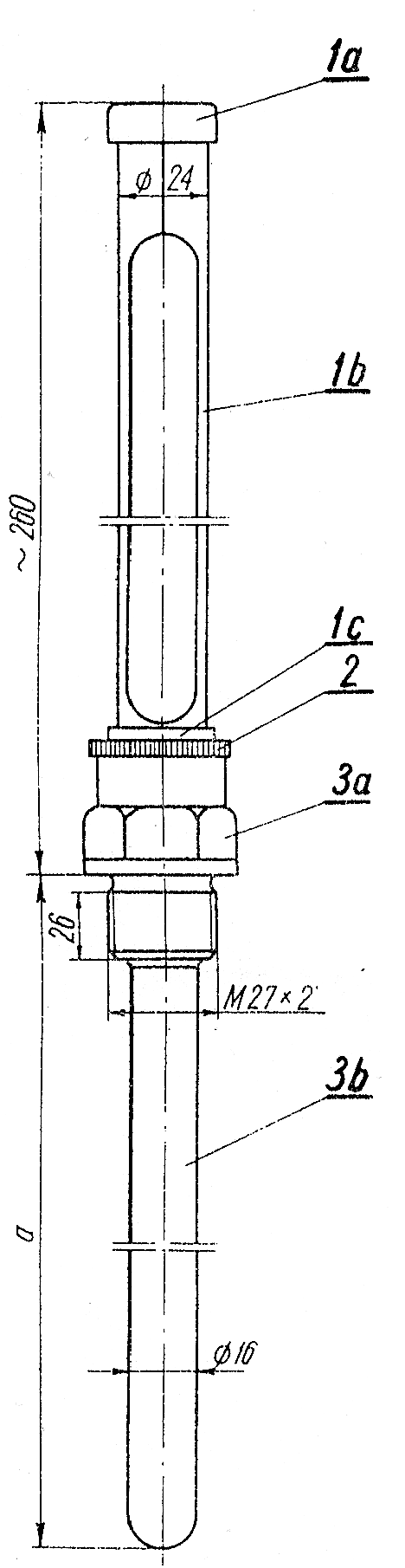

Końcówki termometrów prostego P i kątowego K90 odmiany A z gwintem zewnętznym

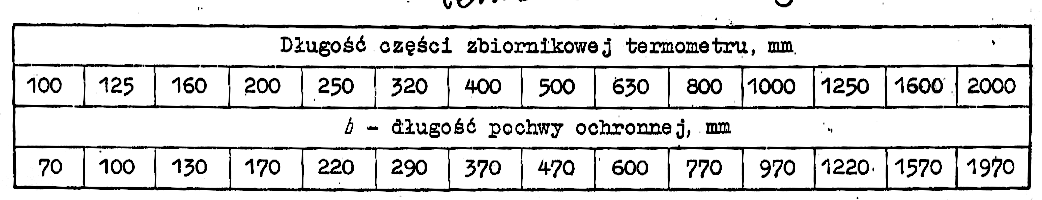

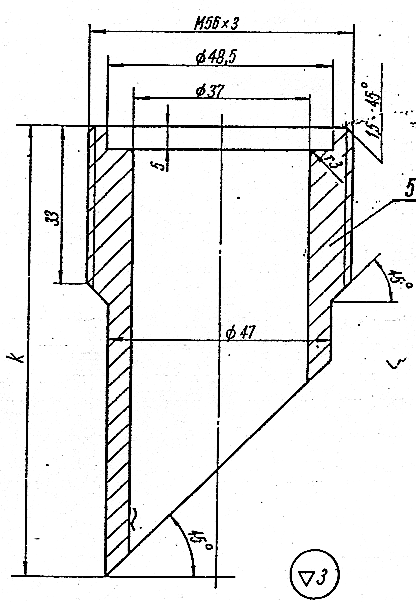

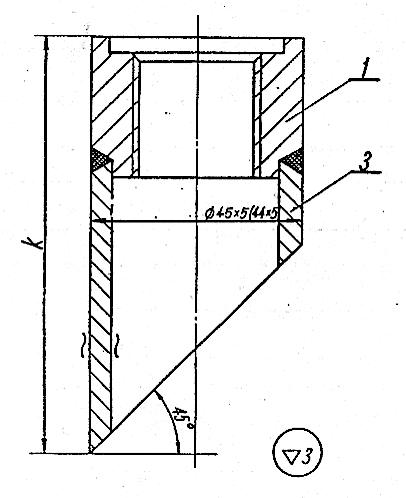

Wymiary króćców i części zbiornikowej termometru odmiany B

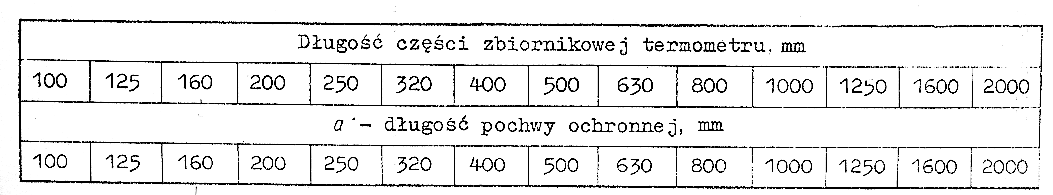

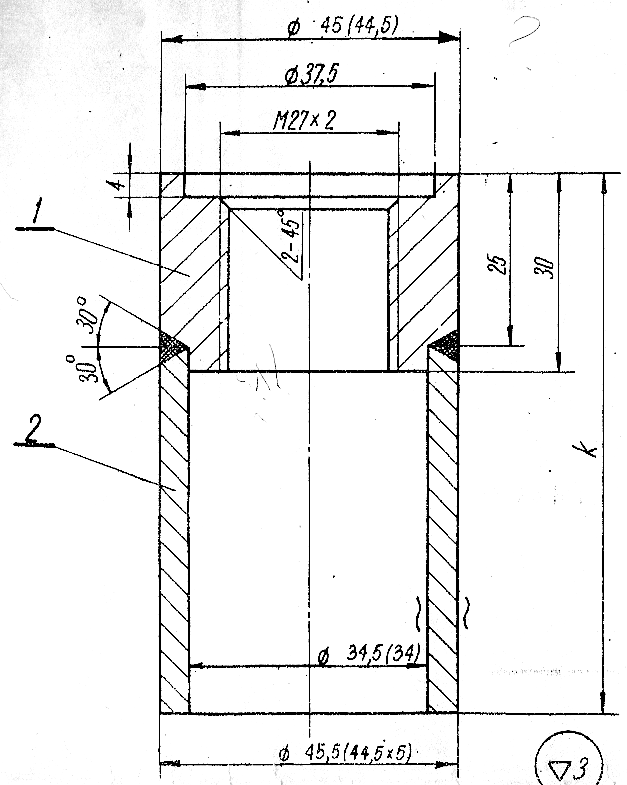

Wymiary króćców i części zbiornikowej termometru odmiany A
