POLITECHNIKA LUBELSKA
WYDZIAŁ ELEKTROTECHNIKI
I INFORMATYKI
Laboratorium
Urządzeń Elektrycznych
Temat ćwiczenia: Badanie wyłącznika typu APU.
Data wykonania:
Grupa:
1.Cel ćwiczenia.
Celem ćwiczenia jest zapoznanie się z budową i własnościami wyłącznika typu APU-15.
1. Badanie działania napędu elektromagnesowego.

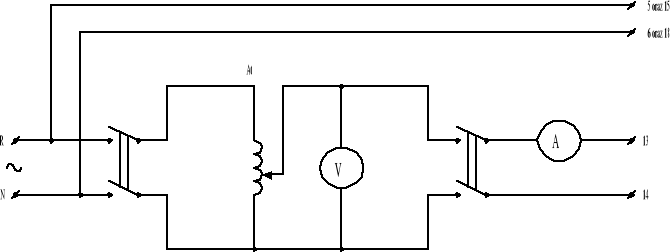

Schemat układu przy badaniu napędu elektromagnesowego.
Napęd elektromagnetyczny działa poprawnie przy napięciu 187V jednak już przy 242V napęd nie działa
2. Sprawdzenie działania wyzwalaczy napięciowych.

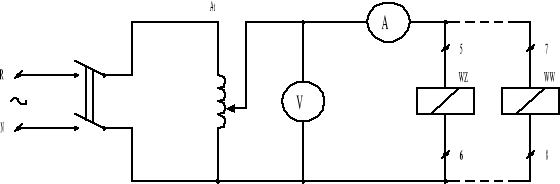

Schemat układu do badaniu wyzwalaczy napięciowych.
2.1 Napięcie na zaciskach wyzwalacza zanikowego, przy którym następuje wyłączenie wyłącznika wynosi 120 V.
2.2 Napięcie na zaciskach wyzwalacza zanikowego, przy którym wyłącznik daje się załączyć wynosi 130 V.
2.3 Próba wyzwalacza wybijakowego zasilanego napięciem znamionowym wypadła pozytywnie.
2.4 Najmniejsza wartość napięcia, przy której następuje jeszcze zadziałanie wyzwalacza wybijakowego wynosi 80 V.
3. Sprawdzenie działania wyzwalaczy zwarciowych.

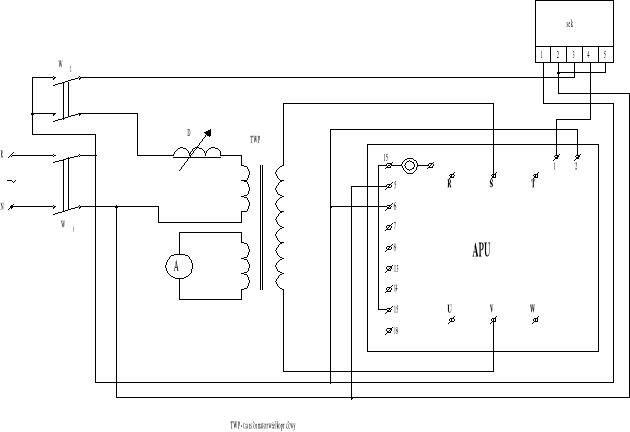

Schemat układu przy badaniu wyzwalaczy zwarciowych.
Prąd nast. [A] |
I [A] |
t1 [s] |
t2 [s] |
t3 [s] |
tśr [s] |
100 |
100 |
0,06 |
0,07 |
0,06 |
0,063 |
|
110 |
0,065 |
0,085 |
0,075 |
0,075 |
|
120 |
0,065 |
0,08 |
0,055 |
0,067 |
|
130 |
0,085 |
0,07 |
0,065 |
0,073 |
|
140 |
0,065 |
0,07 |
0,07 |
0,068 |
|
150 |
0,065 |
0,07 |
0,06 |
0,065 |
|
160 |
0,065 |
0,07 |
0,075 |
0,070 |
|
170 |
0,06 |
0,065 |
0,07 |
0,065 |
|
180 |
0,07 |
0,07 |
0,05 |
0,063 |
|
190 |
0,08 |
0,06 |
0,055 |
0,065 |
|
200 |
0,11 |
0,095 |
0,09 |
0,098 |
150 |
150 |
0,115 |
0,09 |
0,085 |
0,097 |
|
160 |
0,08 |
0,08 |
0,08 |
0,080 |
|
170 |
0,13 |
0,085 |
0,08 |
0,098 |
|
180 |
0,08 |
0,08 |
0,08 |
0,080 |
|
190 |
0,08 |
0,075 |
0,075 |
0,077 |
|
200 |
0,095 |
0,12 |
0,15 |
0,122 |
200 |
200 |
0,06 |
0,07 |
0,06 |
0,063 |
6. Wnioski:
Analizując wyniki otrzymane podczas przeprowadzania ćwiczenia, należy stwierdzić że badany wyłącznik nie uzyskał wyników pozytywnych w każdej próbie. Napęd przy napięciu 0.85Un zadziałał poprawnie jednak przy napięciu 1.1Un niestety nie działa poprawnie. Pozostałe wyniki świadczą o prawidłowym działaniu wyłącznika. Na podstawie próby wyzwalaczy zwarciowych możemy powiedzieć że im mniejszy ustawiony prąd zwarciowy tym czas działania wyzwalacza jest krótszy, a przy ustawieniach większych prądów zwarciowych czasy działania wyzwalacza wzrosły.
