Temat ćwiczenia: Pomiar mocy biernej prądu trójfazowego |
Data wykonania
|
Ocena
|
|||
I. Cel ćwiczenia .
Celem ćwiczenia było zapoznanie się z metodami pomiaru mocy biernej przy pomocy watomierzy .
II. Spis przyrządów użytych do pomiarów.
W1 - kl. 0.5; In = 5A, 2.5A; Un = 400V, 100V; nr PL-P3-582-E6;
W2 - kl. 0.5; In = 2.5A; Un = 100V; nr PL-P3-246-E6;
A1 - kl. 0.5; In = 5A; nr PL-P3-252-E6;
A2 - kl. 0.5; In = 5A, 2.5A; nr PL-P3-116-E6;
A3 - kl. 0.5; In = 5A, 2.5A; nr PL-P3-253-E6;
V1 - kl. 1; Un = 600V; nr PL-P3-46-E6;
V2 - kl. 0.5; Un = 150V; nr PL-P3-256-E6;
Pi1 - przekładnik prądowy; nr PL-P3-40-E6; ϑizn = 10A/5A;
Pi2 - przekładnik prądowy; nr PL-P3-43-E6; ϑizn = 10A/5A;
Pu1 - przekładnik napięciowy; nr PL-P3-84-E6; ϑuzn = 400V/100V;
Pu2 - przekładnik napięciowy; nr PL-P3-85-E6; ϑuzn = 400V/100V;
III. Wykonanie ćwiczenia.

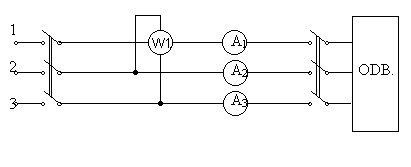

1.Pomiar mocy biernej dwóch odbiorników trójfazowych symetrycznych metodą 1 watomierza stosując bezpośredni układ połączeń.
|
[A] |
[A] |
[A] |
[V] |
[V] |
[V] |
[W] |
[VAr] |
[VA] |
- |
Odb. |
I1 |
I2 |
I3 |
U12 |
U13 |
U23 |
Pw |
Q0 |
S0 |
cosϕ |
L1 |
3,6 |
3,32 |
3,62 |
405 |
405 |
405 |
1440 |
2494,1 |
2525,3 |
0,15 |
L2 |
3,52 |
3,32 |
3,68 |
405 |
405 |
405 |
1420 |
2459,5 |
2469,2 |
0,08 |
Przykładowe obliczenia:
Q0 = *Pw = *1440W =2494,15Var
S0 = *U23*I1 = *405V*3,6A = 2525,3VA
cosϕ =

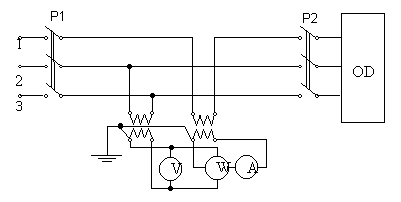

2. Pomiar mocy biernej prądu trójfazowego przy pomocy jednego watomierza metodą pośrednią.
Odb. |
I1 |
U23 |
Pw |
Q0 |
S0 |
cosϕ |
|
[A] |
[V] |
[W] |
[VAr] |
[VA] |
- |
L1 |
1,65 |
96 |
168,75 |
1753,7 |
2194,85 |
0,6 |
L2 |
1,8 |
95,5 |
183,75 |
2546,1 |
2381,9 |
|
Przykładowe obliczenia:
Q0 = *ϑizn*ϑuzn*Pw = *2*4*168,75W = 1753,7 Var
S0 = *ϑizn*ϑuzn*U23*I1 = *2*4*96V*1,65A = 2194,85 VA
cosϕ =

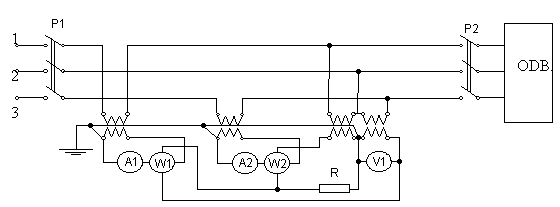

3. Pomiar mocy biernej prądu trójfazowego przy pomocy dwóch watomierzy metodą pośrednią.
Odb. |
I1 |
I2 |
U23 |
Pw1 |
Pw1 |
Pw |
Q0 |
S0 |
cosϕ |
|
[A] |
[A] |
[V] |
[W] |
[W] |
[W] |
[VAr] |
[VA] |
- |
L1 |
1,78 |
1,79 |
100 |
177,5 |
177,5 |
355 |
4919 |
4946,7 |
0,1 |
L2 |
1,63 |
1,65 |
100 |
162,5 |
164 |
326,5 |
4524,1 |
4544,9 |
0,09 |
Przykładowe obliczenia:
QD = *ϑizn*ϑuzn*(Pw1+Pw2 )= *2*4*355W = 4919 Var
S1= *ϑizn*ϑuzn*U23*I1 = *2*4*100V*1,78A = 2466,4VA
S2= *ϑizn*ϑuzn*U23*I2 = *2*4*100V*1,79A = 2480,3 VA
cosϕ =
IV. Wnioski.
Z przeprowadzonych pomiarów wynika, że metody pomiaru mocy biernej jednym i dwoma watomierzami są metodami dość dokładnymi. Wniosek ten wynika z faktu, iż współczynnik mocy we wszystkich trzech przypadkach jest taki sam lub bardzo zbliżony dla poszczególnych odbiorników. W trzecim punkcie przy pomiarze mocy biernej metodą dwóch watomierzy jako opornik dodatkowy po stronie wtórnej przekładników napięciowych zastosowano cewkę napięciową trzeciego watomierza w celu uzyskania sztucznego punktu zerowego. Pominięcie włączenia opornika dodatkowego spowodowałoby błędne wskazania watomierzy, tzn. suma wskazań watomierzy nie przedstawiałaby mocy biernej odbiornika. W pomiarze mocy biernej metodą pośrednią zastosowanie przekładników nie wpłynęło znacząco na dokładność pomiaru.
