Politechnika Warszawska

Wydział Inżynierii Środowiska

PROJEKT 2

CHŁODNICTWO I POMPY CIEPŁA

Wykonała:

Agnieszka Rylska

COWiG 3

Sprawdzał:

Dr inż. Piotr Ziętek

Warszawa, styczeń 2012

Spis treści

1. Schemat ………………………………………………………...3

2. Odczyty z wykresu i-ξ…………………………………….........4

3. Obliczenia układu chłodniczego………………………...……...4

4. Obliczenia podstawowych parametrów układu chłodniczego…4

Załączniki:

Załącznik nr 1 - Wykres obiegu w układzie i-ξ

1. SCHEMAT

Na podstawie informacji i danych zamieszczonych w protokole sporządzono schemat absorpcyjnego, amoniakalnego urządzenia chłodniczego:

Gdzie:

t₀ - temperatura parowania
t - temperatura skraplania
t_w1 - temperatura wody chłodzącej absorber i skraplacz
t_A - temperatura w absorberze
t_w - temperatura warniku
m_g - zapotrzebowanie na czynnik grzejny
m - masa wody
m_r - masa amoniaku

2. ODCZYTY Z WYKRESU i-ξ.

Odczytane wartości dla danych punktów zamieszczono w tabeli poniżej:

L.p.	Stan roztworu	ti	pi	ξ	i
				[^0C]	[MPa]	[kg/kg]	[kJ/kg]
1	roztwór bogaty odpływający z absorbera	15	0,1	0,367	0
2	roztwór bogaty wrzący w kolumnie rektyfikacyjnej	93	1,3	0,367	388
3	roztwór ubogi odpływający z warnika	175	1,3	0,068	749
4	roztwór ubogi po zdławieniu w zaworze rozprężnym	-	0,1	0,068	749
5	roztwór gazowy odpływający z kolumny rektyfikacyjnej	93	1,3	0,933	1952
6	roztwór ciekły odpływający ze skraplacza	32	1,3	0,933	485
7	roztwór za skraplaczem po zdławieniu	-	0,1	0,933	485
8	roztwór parowy odpływający z parowacza	-5	0,1	0,933	1532

3. OBLICZENIA UKŁADU CHŁODNICZEGO


1. Właściwa wydajność chłodnicza q₀ i właściwe cieplne obciążenie skraplacza q:

2. Właściwa cieplna wydajność warnika q_W^*

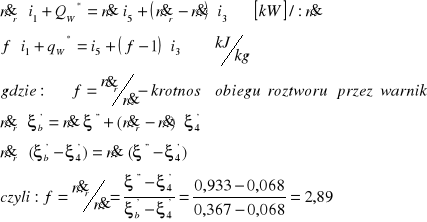

• Z bilansu warnika:

• Po podstawieniu:

3. Właściwa cieplna wydajność absorbera q_A

• Z bilansu absorbera:

• Po podstawieniu:

4. Sprawdzenie:

• Na podstawie bilansu ciepła:

• Porównano wartości wydajności:

4. OBLICZENIA PODSTAWOWYCH PARAMETRÓW UKŁADU CHŁODNICZEGO

1. Teoretyczny współczynnik wydajności chłodniczej ε_t

2. Zapotrzebowanie na czynnik grzejny m_g

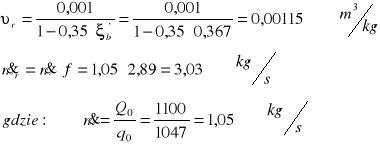

3. Wydajność pompy obiegowej roztworu V_p

Gdzie::

4. Zużycie wody do chłodzenia absorbera i skraplacza

• Zużycie wody dla absorbera:

• Zużycie wody dla skraplacza:

• Łącznie:

7

---
