POLITECHNIKA LUBELSKA |
Laboratorium układów elektronicznych |
||||
|
Ćwiczenie nr 1 |
||||
Nazwisko: Kiecana Korzeniowski |
Imię: Paweł Mateusz |
Semestr: VII |
Grupa: ED 7.3 |
Rok akademicki: 2010/2011 |
|
Temat ćwiczenia: |
Wzmacniacz prądu stałego (odwracający) |
Data wykonania: 19.10.2010r |
Ocena: |
||
Dane:

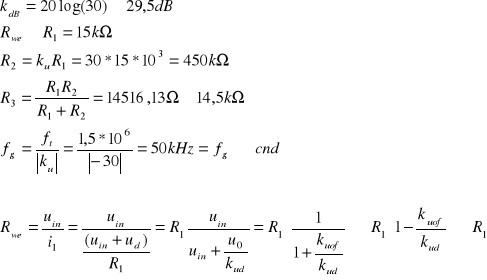

Obliczenia:
Elementy:
R3: 27kx2,1kx1,
R2: 150kx3,
R1: 15kx1,
uC:LM741x1.
Wyznaczenie pasma przenoszonych częstotliwości Ku=f (f) Uwe=const .
Rys. 1 Schemat pomiarowy wzmacniacza.
Tabelka 1
|
Uwe=[V] |
0,16 |
[V] |
|
|
Lp. |
f |
logf |
Uwy |
Ku |
Ku |
|
[Hz] |
[Hz] |
[V] |
[V/V] |
[dB] |
1 |
10 |
1,00 |
6,00 |
37,50 |
31,48 |
2 |
20 |
1,30 |
6,00 |
37,50 |
31,48 |
3 |
40 |
1,60 |
6,00 |
37,50 |
31,48 |
4 |
80 |
1,90 |
6,00 |
37,50 |
31,48 |
5 |
100 |
2,00 |
6,00 |
37,50 |
31,48 |
6 |
200 |
2,30 |
6,00 |
37,50 |
31,48 |
7 |
400 |
2,60 |
6,00 |
37,50 |
31,48 |
8 |
800 |
2,90 |
6,00 |
37,50 |
31,48 |
9 |
1000 |
3,00 |
6,00 |
37,50 |
31,48 |
10 |
2000 |
3,30 |
6,00 |
37,50 |
31,48 |
11 |
3000 |
3,48 |
6,00 |
37,50 |
31,48 |
12 |
4000 |
3,60 |
6,00 |
37,50 |
31,48 |
13 |
8000 |
3,90 |
5,80 |
36,25 |
31,19 |
14 |
10000 |
4,00 |
5,80 |
36,25 |
31,19 |
15 |
20000 |
4,30 |
4,80 |
30,00 |
29,54 |
16 |
40000 |
4,60 |
2,90 |
18,13 |
25,17 |
17 |
80000 |
4,90 |
1,45 |
9,06 |
19,14 |
18 |
100000 |
5,00 |
1,20 |
7,50 |
17,50 |
19 |
200000 |
5,30 |
0,60 |
3,75 |
11,48 |
20 |
300000 |
5,48 |
0,42 |
2,63 |
8,38 |
21 |
400000 |
5,60 |
0,30 |
1,88 |
5,46 |
22 |
800000 |
5,90 |
0,15 |
0,94 |
-0,56 |
23 |
1000000 |
6,00 |
0,10 |
0,63 |
-4,08 |
24 |
1500000 |
6,18 |
0,07 |
0,44 |
-7,18 |
25 |
2000000 |
6,30 |
0,04 |
0,25 |
-12,04 |
Obliczenia (dla pomiaru nr 2):
Rys. 2 Amplitudowa charakterystyka częstotliwościowa.
Pasmo przenoszenia
dla 3dB spadku przy
Wyznaczenie wzmocnienia wzmacniacza.
Rys. 3 Schemat pomiarowy.
Wyznaczenie na podstawie wyników pomiarów w punkcie 3 przedstawienie wyników obliczeń w tabeli nr 2.
Obliczenia (dla pomiaru nr 2 w punkcie 3):
Charakterystyka dynamiczna (inaczej przejściowa) pomiary.
Założenia Uwy = f(Uwe) przy f =1kHz = const.
Tabelka 2
Lp. |
Uwe |
Uwy |
KU |
KUdb |
|
[V] |
[V] |
[V/V] |
[dB] |
1 |
0,07 |
2,6 |
37,1 |
31,4 |
2 |
0,11 |
4,0 |
36,4 |
31,2 |
3 |
0,14 |
5,2 |
37,1 |
31,4 |
4 |
0,17 |
6,4 |
37,6 |
31,5 |
5 |
0,22 |
8,5 |
38,6 |
31,7 |
6 |
0,26 |
9,5 |
36,5 |
31,3 |
7 |
0,29 |
11,0 |
37,9 |
31,6 |
8 |
0,30 |
12,0 |
40,0 |
32,0 |
9 |
0,34 |
15,0 |
44,1 |
32,9 |
10 |
0,36 |
15,0 |
41,7 |
32,4 |
11 |
0,40 |
15,0 |
37,5 |
31,5 |
Rys.4 Charakterystyka dynamiczna wyznaczona na podstawie pomiarów.
Rys.5 Cała charakterystyka dynamiczna z aproksymacją.
Obliczenia (dla pomiaru nr 2):
Wnioski:
:P
