POLITECHNIKA LUBELSKA w LUBLINIE |
Laboratorium Instalacji i Oświetlenia Elektrycznego Ćwiczenie Nr 2 |
|||
Nazwisko : Cienkiera Chyrzyńska Cieniuch |
Imię : Łukasz Monika Tomasz |
Semestr: VI |
Grupa: ED 6.1 |
Rok akadem. 2004/2005 |
Temat ćwiczenia: Badanie lamp fluorescencyjnych. |
Data: 2005.03.10 |
Ocena: |
||
Cel ćwiczenia:
Zbadać wpływ napięcia na parametry świetlne lampy fluorescencyjnej. Zbadać różne układy świetlówek oraz zjawisko stroboskopowe.

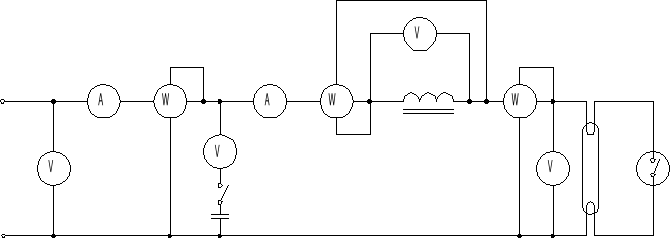

Rys: Schemat pomiarowy do badania świetlówek
Typ świetlówki |
Lp. |
Napięcie zapłonu |
Napięcie gaśnięcia |
|
|
[V] |
[V] |
LF-40W PILA DAYLIGHT |
1. |
212 |
137 |
|
2. |
200 |
145 |
|
3. |
215 |
137 |
Bilans mocy i rozpływ prądów w układzie bez kompensacji oraz po włączeniu kondensatora w układzie z kompensacją mocy biernej.
Świetlówka badana LF-40W U= 220V P= 40 W Φ= 2500 lm |
|||||||||||
|
U |
U1 |
U2 |
I |
I1 |
I2 |
P |
P1 |
P2 |
cosφ |
Sprawność Układu η |
|
V |
V |
V |
A |
A |
A |
W |
W |
W |
- |
|
Układ bez kompensacji |
250 |
95 |
102 |
0,54 |
0 |
0,53 |
64 |
20 |
43,5 |
0,47 |
0,31 |
|
240 |
90 |
104 |
0,49 |
0 |
0,48 |
59 |
17,5 |
40,5 |
0,50 |
0,30 |
|
230 |
84 |
106 |
0,43 |
0 |
0,42 |
51 |
14 |
37 |
0,52 |
0,27 |
|
220 |
78 |
108 |
0,38 |
0 |
0,37 |
46 |
11,75 |
33,5 |
0,55 |
0,26 |
|
210 |
71 |
112 |
0,33 |
0 |
0,32 |
40 |
9,25 |
30 |
0,58 |
0,23 |
|
200 |
64 |
112 |
0,28 |
0 |
0,28 |
34 |
7,25 |
26 |
0,61 |
0,21 |
|
190 |
57 |
116 |
0,24 |
0 |
0,24 |
29 |
5,5 |
23 |
0,64 |
0,19 |
|
180 |
50 |
120 |
0,2 |
0 |
0,2 |
24 |
4 |
20 |
0,67 |
0,17 |
|
170 |
42 |
122 |
0,15 |
0 |
0,15 |
18 |
2,5 |
16 |
0,71 |
0,14 |
|
160 |
32 |
124 |
0,11 |
0 |
0,11 |
13 |
1,5 |
12 |
0,74 |
0,12 |
|
150 |
18 |
130 |
0,05 |
0 |
0,05 |
7,5 |
0,5 |
7 |
1,00 |
0,07 |
Układ z Kompensacją |
250 |
96 |
101 |
0,35 |
0,28 |
0,53 |
65 |
20 |
43,5 |
0,74 |
0,31 |
|
240 |
90 |
104 |
0,31 |
0,27 |
0,48 |
59 |
17 |
40,5 |
0,79 |
0,29 |
|
230 |
84 |
106 |
0,27 |
0,26 |
0,42 |
52 |
13,75 |
37 |
0,84 |
0,26 |
|
220 |
79 |
108 |
0,24 |
0,25 |
0,37 |
41 |
11,5 |
34 |
0,78 |
0,28 |
|
212 |
72 |
112 |
0,22 |
0,24 |
0,33 |
41,5 |
9,5 |
31 |
0,89 |
0,23 |
|
200 |
64 |
112 |
0,19 |
0,23 |
0,28 |
34 |
7,25 |
26 |
0,89 |
0,21 |
|
190 |
56 |
118 |
0,17 |
0,22 |
0,23 |
29 |
5,5 |
23 |
0,90 |
0,19 |
|
180 |
49 |
120 |
0,16 |
0,2 |
0,19 |
24 |
4 |
19 |
0,83 |
0,17 |
|
170 |
42 |
122 |
0,15 |
0,19 |
0,15 |
19 |
2,5 |
16 |
0,75 |
0,13 |
|
160 |
32 |
124 |
0,15 |
0,18 |
0,11 |
14 |
1,5 |
12 |
0,58 |
0,11 |
|
150 |
20 |
130 |
0,14 |
0,17 |
0,05 |
9 |
0,5 |
7 |
0,43 |
0,06 |
Wnioski.

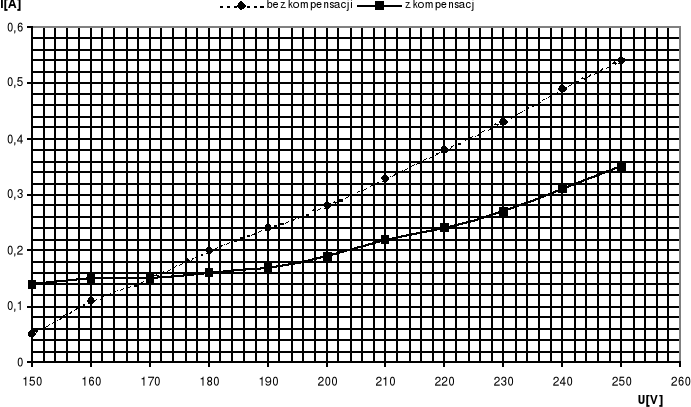

W przeprowadzonym ćwiczeniu badaliśmy świetlówkę o mocy 40W. Lampa zapalała się przy napięciu ok. 212 V a gasła przy 147 V. Wyniki przedstawiające bilans mocy i rozpływ prądów w układach bez oraz z kompensacją nie wykazały poprawy cos φ po zastosowaniu kompensatora mocy biernej (po włączeniu kondensatora współczynnik mocy nie zmienił się). Sprawność układu nie zmienia się ponieważ kompensacja nie ma wpływu na moc czynną pobieraną przez lampę oraz na moc czynną pobieraną przez układ. Na charakterystykach wyraźnie można dostrzec, że wraz ze wzrostem napięcia wzrastają wszystkie wartości przedstawione na charakterystykach.
