W Y Ż S Z A |
L A BO R A T O R I U M MIERNICTWA I MASZYN ELEKTRYCZNYCH |
Nazwisko i imię |
|||
S Z K O Ł A M O R S K A w S Z C Z E C I N I E
WYDZIAŁ MECHANICZNY |
Nr ćw.
7
|
Temat ćwiczenia
Badanie silnika prądu stałego zasilanego z prostownika sterowanego |
Bździuch Sebastian
Rok akad. 1999/00 |
||
Data wyk. ćwicz. 22.05.2000 |
Data odd. spr. 30.05.2000 |
Ocena |
Podpis wykł. |
Rok studiów II MCa Zespół nr 1
|
|

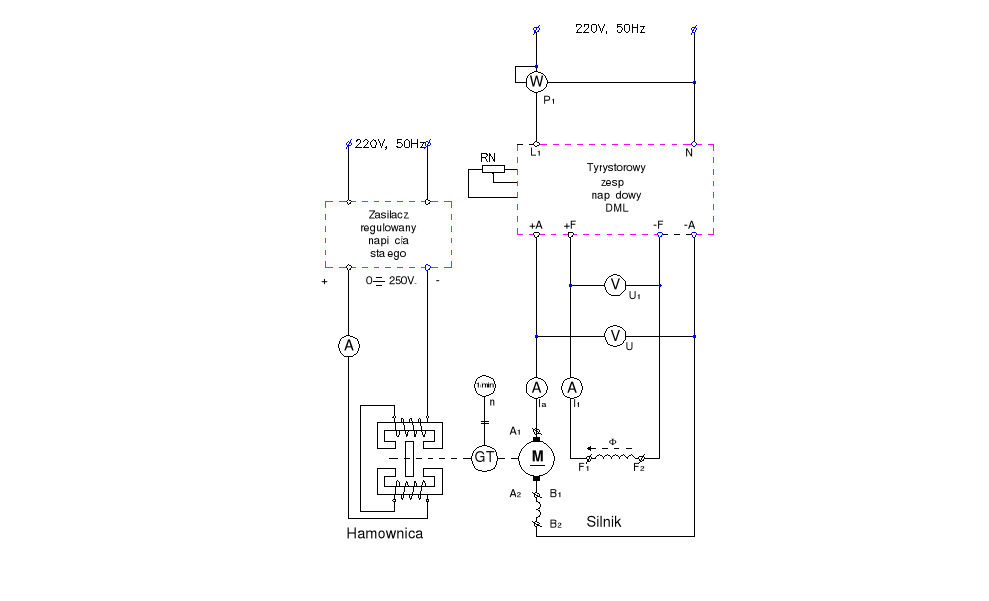

1. Schemat układu pomiarowego.
2. Wyznaczanie charakterystyki normalnej
L.p |
Uf |
Ia |
If |
P1 |
M [Nm] |
n [1/min] |
P2 |
|
1 |
220 |
0,8 |
0,8 |
352 |
0 |
1635 |
0 |
0 |
2 |
220 |
2,3 |
0,76 |
673,2 |
2 |
1642 |
341,5 |
0,51 |
3 |
220 |
4 |
0,76 |
1047,2 |
4 |
1627 |
676,8 |
0,65 |
4 |
220 |
5 |
0,76 |
1267,2 |
6 |
1626 |
1014,6 |
0,80 |
5 |
220 |
7,4 |
0,74 |
1790,8 |
8 |
1616 |
1344,5 |
0,75 |
6 |
220 |
8,8 |
0,74 |
2098,8 |
10 |
1613 |
1677,5 |
0,80 |
1) moc pobraną przez silnik
2) moc na wale silnika
3) sprawność silnika

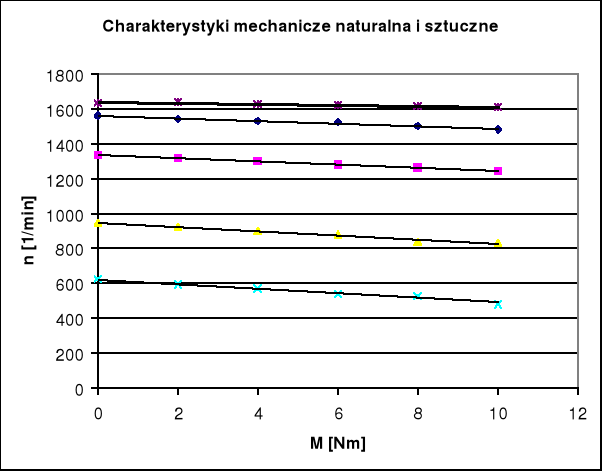

3. Wyznaczanie charakterystyk mechanicznych sztucznych silnika przy zmianie napięcia.
U |
U=220V |
U=160V |
U=120V |
U=80V |
M [Nm] |
n [1/min] |
n [1/min] |
n [1/min] |
n [1/min] |
0 |
1561 |
1335 |
950 |
625 |
2 |
1542 |
1322 |
927 |
593 |
4 |
1534 |
1304 |
897 |
570 |
6 |
1524 |
1285 |
880 |
540 |
8 |
1500 |
1262 |
840 |
531 |
10 |
1483 |
1244 |
836 |
483 |
3
