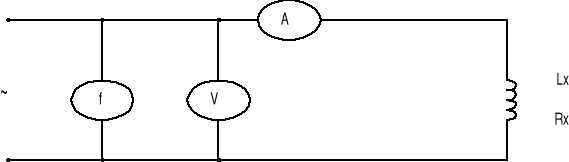

1. Pomiar indukcyjności własnej cewki z rdzeniem ferromagnetycznym metodą techniczną.

0x01 graphic

Lp

I

U

f

Z

R

Xl

L

A

V

Hz

Ω

Ω

Ω

H

1

0,15

59

50

393,3

33

391,9

1,25

2

0,13

53

50

407,7

406,4

1,29

3

0,1

41,5

50

415

413,7

1,32

0x01 graphic

0x01 graphic

0x01 graphic

Błąd metody

0x01 graphic

Spis przyrządów:

V- EM, , , kl. dokł. 0,5, zakres 30/60V, typ LE-1, nr 312632

A- EM, , , kl. dokł. 1, zakres 0,5/1A, typ TEM-2, L-EP-2-40

Mostek Wheatstone'a ,typ MW-4, nr. 1710042

2. Pomiar indukcyjności własnej cewki z rdzeniem ferromagnetycznym metodą mostkową.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Błąd systematyczny graniczny

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Błąd nieczułości przy odczycie niezależnym

0x01 graphic

0x01 graphic

Spis przyrządów:

R2- opornik dekadowy DR56-16, klasa 0,05%, nr PL-P3-345-E6/

R3- opornik dekadowy DR56-16, klasa 0,05%, nr PL-P3-730-E6/

R4- opornik dekadowy DR56-16, klasa 0,05%, nr PL-P3-733-E6/

C4- typ DK50, nr PL-P3-729/E6

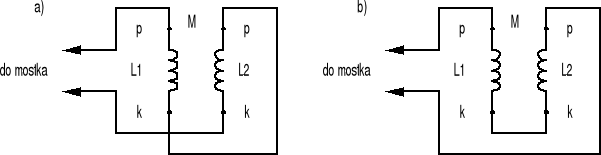

3. Pomiar indukcyjności wzajemnej cewki metodą mostkową.

0x01 graphic

  1. strumienie zgodne

0x01 graphic

0x01 graphic

L1x=1,6974H

  1. strumienie przeciwne

0x01 graphic

0x01 graphic

L2x=1,694H

0x01 graphic

Spis przyrządów jak w punkcie 1

4. Pomiar indukcyjności i rezystancji cewki mostkiem RLC w wykonaniu fabrycznym.

R=61Ω

L=0,305H

Spis przyrządów:

Miernik RLC, typ E317, PL-P3-`199-E6/

5. Wnioski.

Do pomiarów indukcyjności dławików, które są elementami nieliniowymi (rdzeń ferromagnetyczny) stosuje się metodę techniczną. Pomiar ten jest obarczony błędem metody wynikającym z pominięcia wpływu rezystancji mierników (w naszym przypadku poprawnie mierzonego prądu- rezystancją amperomierza). W przypadku pomiarów indukcyjności metodą mostkową dokładność pomiarów zależy od dokładności wykonania elementów wchodzących w skład mostka, jednak ta metoda jest o wiele dokładniejsza od metody technicznej (błąd metody technicznej wynosi 0,0058 a metody mostkowej 0,0015).

Przy pomiarach indukcyjności należy zwrócić uwagę na takie czynniki jak częstotliwość, obce pola i rodzaj prądu. Wielkości te wpływają bądź na wartość indukcyjności

bądź na mierniki lub inne elementy użyte w pomiarach.
