Współczynnik załamania ciał stałych

Ocena z teorii

Zespół nr 3

Mazur Jakub

Ocena zaliczenia ćwiczenia

18.04.2007

Wydział

Rok

Grupa

Uwagi

EAIiE

1B

5

Prawo odbicia:

Promień padający, odbity i normalna do powierzchni odbicia są współpłaszczyznowe. Dodatkowo, kąt padania jest równy kątowi odbicia.

Zasada Huygensa:

Wszystkie punkty czoła fali można uważać za źródła nowych fal kulistych. Położenie czoła fali po czasie t będzie dane przez powierzchnię styczną do tych fal kulistych.

Dyspersja:

Dyspersja jest to zjawisko zależności prędkości fali świetlnej od współczynnika załamania tego ośrodka oraz od częstotliwości drgań przechodzącej fali. Wraz ze wzrostem częstotliwości fali maleje jej prędkość, a rośnie współczynnik załamania.

Dyspersja normalna - wraz ze wzrostem częstości rośnie współczynnik załamania
Dyspersja anomalna - wraz ze wzrostem częstości maleje współczynnik załamania

Całkowite wewnętrzne odbicie:

Jest to zjawisko w którym nie zachodzi załamanie fali na powierzchni łamiącej. Zachodzi ono, gdy kąt padający jest większy od kąta granicznego Θg, danego wzorem:

0x01 graphic

Współczynnik załamania:

Gdy wiązka światła przechodzi przez dwa ośrodki o różnych własnościach optycznych, to na powierzchni granicznej częściowo zostaje odbita a częściowo przechodzi do drugiego środowiska, ulegając załamaniu (refrakcji).

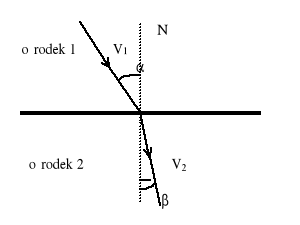

Prawo załamania ma postać :

0x08 graphic
0x01 graphic
,

gdzie 0x01 graphic
jest kątem padania,0x01 graphic
jest kątem załamania, natomiast 0x01 graphic
jest stałą, zwaną współczynnikiem załamania ośrodka 2 względem ośrodka 1. Współczynnik ten zależy od długości fali światła padającego. Z tego względu załamanie może być wykorzystane do rozłożenia wiązki światła na składowe o różnych długościach fali (barwach). Dla małych kątów 0x01 graphic
i 0x01 graphic
prawo załamania możemy wyrazić jako :

0x01 graphic

Ponadto współczynnik n możemy wyrazić jako stosunek prędkości fali światła w każdym z ośrodków :

0x01 graphic
.

Wskutek załamania światła odległości przedmiotów umieszczonych w środowisku optycznie gęstszym obserwowane z powietrza wydają się mniejsze. Szyba sprawia wrażenie cieńszej, niż jest w rzeczywistości, przedmioty w wodzie wydają się bliższe powierzchni itd. Zjawisko to można prześledzić analizując bieg promienia w płytce płaskorównoległej.

0x08 graphic

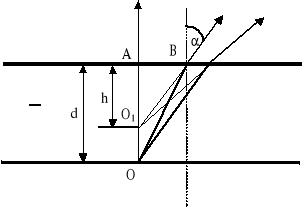

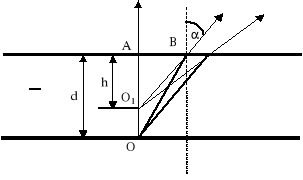

Promień OA prostopadły do powierzchni granicznej wychodzi bez załamania, natomiast OB tworzy z normalną wewnątrz szkła kąt beta, a w powietrzu kąt alfa, większy od beta wskutek załamania. Obserwowane promienie wychodzące z płytki są rozbieżne, ich przedłużenia przecinają się w punkcie O1­ tworząc obraz pozorny. Odległość O1A równa h stanowi pozorną grubość płytki, podczas, gdy AO = d jest grubością rzeczywistą.

Ponieważ a dla małych kątów 0x01 graphic

widać z rysunku, że

Bieg promieni świetlnych w mikroskopie

Obiektyw daje obrazy rzeczywiste, powiększone i odwrócone, natomiast okular spełnia rolę lupy, dając obrazy pozorne, powiększone i proste. W całym mikroskopie obraz jest pozorny, powiększony i odwrócony. Przedmiot P oglądany przez mikroskop ustawia się przed obiektywem w odległości x niewiele większej od ogniskowej f1 tej soczewki, tak że można w przybliżeniu przyjąć, że 0x01 graphic
.

Mikroskop jest tak skonstruowany, że obraz wytworzony przez obiektyw powstaje w odległości 0x01 graphic
od okularu - mniejszej, lecz niewiele różnej od ogniskowej f2 tej soczewki. Natomiast obraz wytworzony przez okular powstaje w odległości 0x01 graphic
najlepszego widzenia oka, znajdującego się tuż za okularem.

0x01 graphic

0x01 graphic
