PROJEKT PŁYTY I BELKI ŻELBETOWEJ

Zakres projektu:

1.
   Przyjąwszy płyty prefabrykowane (grubości h = 70, 80, 90 lub 100 mm i szerokości b = 1 m) oraz warstwy podłogi zestawić obliczeniowe obciąże­nia przypadające na płytę. Przy tych obciążeniach należy obliczyć maksymalny moment zginający w przęśle płyty, wyznaczyć zbrojenie oraz skonstruować płytę w skali 1:20.

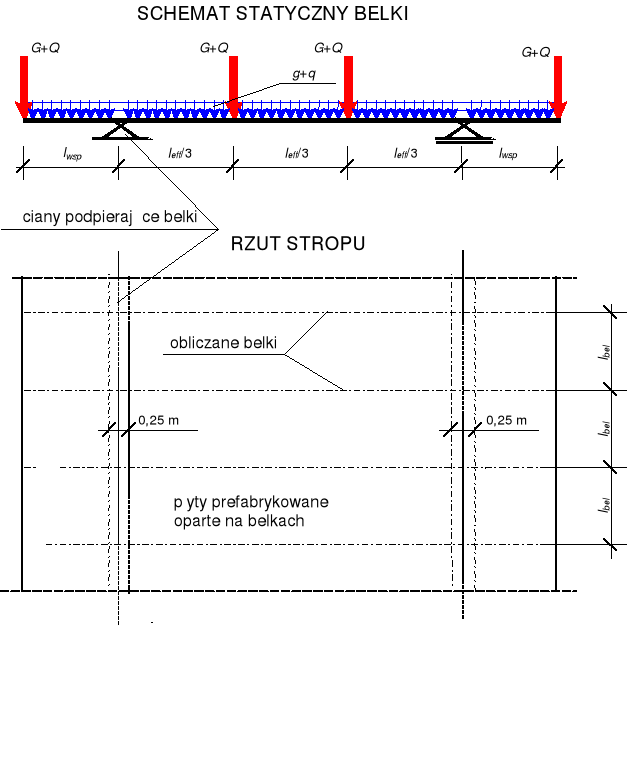

2. Przyjąwszy prostokątny poprzeczny przekrój belek (h/b = ok. 2) zestawić obliczeniowe obciążenia przypadające na statycznie wyznaczalną belkę dwuwspornikową, dodatkowo obciążoną 4 siłami skupionymi.

3.
   W miarodajnych przekrojach belki obliczyć ekstre­mal­ne wartości momentów zginających (w środku przęsła i nad podporami) i sił poprzecznych (nad podporą).

4. Z uwagi na maksymalny moment przęsłowy dobrać - z warunku nośności na zginanie - wymiary prostokąt­ne­go przekroju pojedynczo zbrojonej belki żel­be­to­wej tak, by procent zbrojenia w przęśle wynosił ρ_L = ok. 1%. Przy przyjętym rozmieszczeniu zbrojenia w przekro­ju sprawdzić w nim warunek SGN na zginanie.

5. Przy tych samych wymiarach przekroju b i h, obliczyć i rozmieścić w przekroju zbrojenie na moment ujemny nad podporą (nie sprawdzać ρ_L !).

6. Przeprowadzić obliczenia poprzecznego zbrojenia w postaci pionowych strzemion.

7. Wykonać szkicowy rysunek obliczanej belki w skali 1:20, z poprzecznymi przekrojami 1:10, z wyrzucenie prętów zbrojenia.

Dane:

Rozpiętość belki w osiach podpór	leff	=	..................m
Wysięg wspornika belki	lwsp	=	..................m
Osiowy rozstaw belek	lbel	=	..................m
Charakterystyczne obciążenie zmienne równomiernie rozłożone	qk	=	...........kN/m^2
Charakterystyczne obciążenie stałe, skupione, przy współczynniku obciążenia γf = 1,2	Gk	=	................kN
Charakterystyczne obciążenie zmienne, skupione, przy współczynniku obciążenia γf = 1,3	Qk	=	................kN
Klasa betonu	B
Znak gatunku stali
Klasa ekspozycji

ISIE - semestr IV

2
