Politechnika Lubelska w Lublinie |
Laboratorium Sieci Elektroenergetycznych Ćwiczenie Nr 4 |
|
||
Skład grupy: Adam Wnuczek Rafał Witek Marcin Walczewski |
Semestr VI |
Grupa ED 6.5 |
Rok akad. 2004/2005 |
|
Temat ćwiczenia: Badanie zwarć symetrycznych w analizatorze prądu stałego |
Data wyk.
|
Ocena
|
||
1.Schemat układu pomiarowego

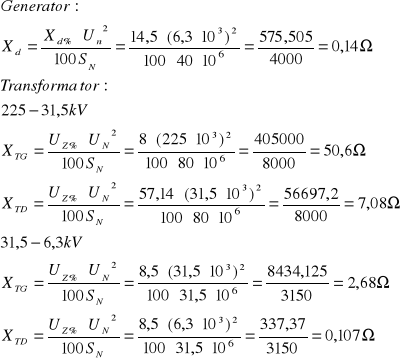

2.Obliczenia reaktancji elementów sieci zamodelowanych na stałe
3.Pomiar
Lp |
Miejsce zwarcia |
Prąd Ik'' |
Prądy udziałowe od szyn[mA] |
|||||||||
|
|
|
K1 |
K2 |
R |
A |
R1-220 |
R2-220 |
R1 |
RG1 |
RG2 |
RG3 |
1 |
R-1-220 |
164 |
92 |
0 |
39 |
0 |
2,2 |
0 |
0 |
2,3 |
0 |
0 |
2 |
R-2-220 |
168 |
0 |
98 |
0 |
41 |
0 |
2,3 |
0 |
0 |
2,2 |
2,2 |
3 |
R1 |
28,5 |
7,5 |
0 |
2,7 |
0 |
-13 |
0 |
0 |
3,1 |
0 |
0 |
4 |
R2 |
28,5 |
0 |
5,3 |
0 |
2,5 |
0 |
-7,2 |
0 |
0 |
3,1 |
0,3 |
5 |
R3 |
28,5 |
0 |
5,3 |
0 |
2,5 |
0 |
-7,5 |
0 |
0 |
0,3 |
3,1 |
6 |
RG1 |
23,5 |
2,4 |
0 |
1,2 |
0 |
-3,4 |
0 |
0 |
5,5 |
0 |
0 |
7 |
RG2 |
23,5 |
0 |
2,5 |
0 |
1,2 |
0 |
-3,7 |
0 |
0 |
5,5 |
0,1 |
8 |
RG3 |
23,5 |
0 |
2,6 |
0 |
1,2 |
0 |
-3,7 |
0 |
0 |
0,1 |
5,5 |
9 |
NASZ |
6,7 |
1,2 |
0 |
0,6 |
0 |
-1,8 |
0 |
-2,5 |
0,7 |
0 |
0 |
Po przeliczeniu korzystając ze wzorów:
aB przyjmujemy zgodnie z zakresem miernika
= 1 dla zwarcia na szynach 6kV
= 30/6 dla zwarcia na szynach 30kV i 220kV
iz - prąd mierzony przez amperomierz Az
ip - prąd podstawowy analizatora (2mA)
[I] - prąd podstawowy sieci rzeczywistej (3,64 kA) wynikający z mocy podstawowej [S]=309,69MVA i napięcia podstawowego [U]=6,3kV
otrzymamy następujące wyniki:
Lp |
Miejsce zwarcia |
Prąd Ik'' |
Prądy udziałowe od szyn[mA] |
|||||||||
|
|
|
K1 |
K2 |
R |
A |
R1-220 |
R2-220 |
R1 |
RG1 |
RG2 |
RG3 |
1 |
R-1-220 |
59,696 |
36,17 |
0 |
16,33 |
0 |
2,03 |
0 |
0 |
2,12 |
0 |
0 |
2 |
R-2-220 |
61,152 |
0 |
38,53 |
0 |
17,16 |
0 |
2,12 |
0 |
0 |
2,03 |
2,03 |
3 |
R1 |
10,374 |
6,9 |
0 |
2,49 |
0 |
-11,97 |
0 |
0 |
2,85 |
0 |
0 |
4 |
R2 |
10,374 |
0 |
4,88 |
0 |
2,3 |
0 |
-6,63 |
0 |
0 |
2,85 |
0,28 |
5 |
R3 |
10,374 |
0 |
4,88 |
0 |
2,3 |
0 |
-6,9 |
0 |
0 |
0,28 |
2,85 |
6 |
RG1 |
42,77 |
11,05 |
0 |
5,53 |
0 |
-15,66 |
0 |
0 |
25,33 |
0 |
0 |
7 |
RG2 |
42,77 |
0 |
11,5 |
0 |
5,53 |
0 |
-17,03 |
0 |
0 |
25,33 |
0,46 |
8 |
RG3 |
42,77 |
0 |
11,97 |
0 |
5,53 |
0 |
-17,03 |
0 |
0 |
0,46 |
25,33 |
9 |
NASZ |
12,194 |
5,53 |
0 |
2,76 |
0 |
-8,29 |
0 |
-11,5 |
3,22 |
0 |
0 |

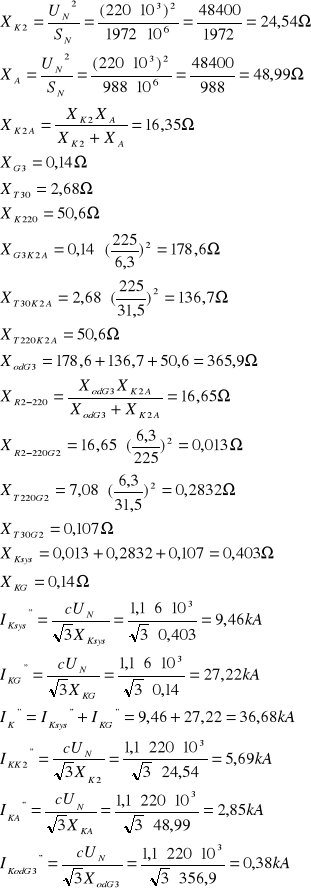

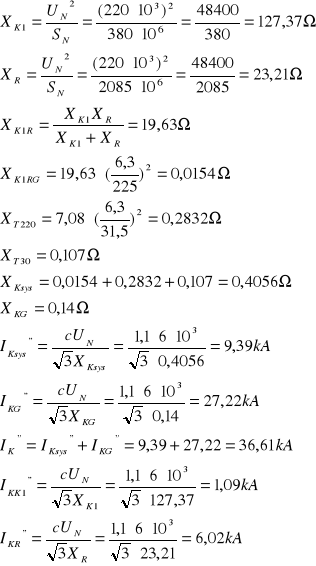

4.Obliczenia dla zwarcia przy generatorze G1
Obliczenia dla zwarcia przy generatorze G2
5.Wnioski
Wyniki pomiarów z wynikami otrzymanymi z obliczeń pokrywają się częściowo. Prądy na generatorach oraz niektórych gałęziach przyjmują przybliżone wartości, w innych gałęziach otrzymujemy dosyć rozbieżne wartości. Może to być spowodowane niedokładnością pomiaru lub błędami w obliczeniach.
Przy zwarciu w R3 przez R2-220 przy transformatorze T2 popłynął prąd 0,3mA, co nie było uwzględnione w tabeli pomiarowej. Podobne zjawisko zachodziło przy zwarciu w R2
Przy zwarciu w RG2 przez R2-220 przy transformatorze T3 popłynął prąd 0,1mA, co nie było uwzględnione w tabeli pomiarowej. Podobne zjawisko zachodziło przy zwarciu w RG3
