Ćwiczenie 2 - Pomiary rezystywności skrośnej i powierzchniowej materiałów elektroizolacyjnych stałych

Załącznik - protokół badań

Obiektami badań są układy próbki materiałów elektroizolacyjnych stałych.

1. Pomiar rezystancji skrośnej

W ćwiczeniu należy pomierzyć rezystancję skrośną różnych materiałów izolacyjnych a następnie obliczyć ich rezystywność. Odczytu rezystancji należy dokonywać po upływie 1 minuty od momentu przyłożenia napięcia. Wymiary układu elektrod przedstawia tabela 1.

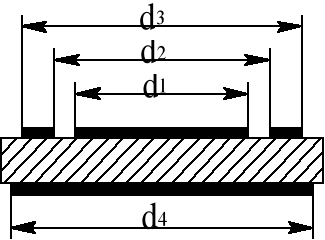

Tabela 1. Wymiary elektrod pierścieniowych

	d1	d2	d3	d4
		mm	mm	mm	mm
		76	80	100	110

Rys. 1. Pomiar rezystancji skrośnej

Rezystywność skrośną należy obliczyć z wzoru

,

gdzie: R_V - pomierzona rezystancja skrośna, g = (d₂ - d₁)/2 - odstęp między elektrodami pomiarową i ochronną, h - grubość próbki.

Tabela 2. Wyniki pomiarów i obliczeń

Próbka	płytka bawełniano-fenolowa h = ............. mm		płytka celuloidowa h = ............. mm		płytka bakelitowo-papierowa h = ............. mm
Napięcie	RV	ρV	RV	ρV	RV	ρV
V	Ω	Ωm	Ω	Ωm	Ω	Ωm
500
1000
1500
2000
2500

2. Pomiar rezystancji powierzchniowej

Należy dokonać pomiaru rezystancji powierzchniowej przedstawionych do badań próbek w funkcji napięcia a następnie obliczyć rezystywność powierzchniową. Wymiary elektrod jak w punkcie pierwszym.

Rys. 2. Pomiar rezystancji powierzchniowej

Tabela 3. Wyniki pomiarów i obliczeń

Próbka	płytka bawełniano-fenolowa		płytka celuloidowa		płytka bakelitowo-papierowa
Napięcie	RS	ρS1/ρS2	RS	ρS1/ρS2	RS	ρS1/ρS2
V	Ω	Ω	Ω	Ω	Ω	Ω
500
		1000
		1500
		2000
		2500

3. Opracowanie wyników pomiarów i wnioski

• wykonać wykresy ρ_V = f (U) i ρ_S = f (U),

• przedstawić własne spostrzeżenia i wnioski dotyczące metod pomiarowych ich dokładności oraz otrzymanych wyników,

• porównać wyniki obliczeń ρ_S1 i ρ_S2 i przeprowadzić dyskusję dokładności przedstawionych wzorów obliczeniowych.

Uwaga! Przy pomiarze rezystancji miernikiem izolacji P-435 należy pamiętać o przeliczniku związanym z wysokością napięcia probierczego. Skala R wyskalowana jest dla napięcia 1 kV. Przy zastosowaniu innej wartości napięcia należy wartość R określać ze wzoru:

R_odcz - rezystancja odczytana ze skali miernika

Sprawozdanie powinno zawierać:

1. Cel ćwiczenia

2. Wyniki pomiarów i obliczeń (tabele)

3. Opracowanie wyników pomiarów (wykresy, przykłady obliczeń, analiza)

4. Wnioski (obszerne)

5. Załącznik - protokół badań (ten dokument) podpisany przez prowadzącego zajęcia.

Ćwiczący:

1.

2.

3.

4.

5.

6.

Kielce, dnia ...............................

Podpis: .................................

Pomiaru rezystancji skrośnej dokonujemy dla różnych wartości napięcia stałego (500, 1000, 1500, 2000, 2500 V). Przed każdym pomiarem i po każdej zmianie napięcia przyrząd pomiarowy powinien być wyzerowany.

Po wykonaniu pomiarów rezystancji należy pomierzyć grubość zbadanych próbek (za pomocą śruby mikrometrycznej lub suwmiarki)

Rezystywność powierzchniową obliczyć z wzorów

,

.
