I.
Obliczenie powierzchni okien i muru:
-powierzchnia okna (S1) 1,63m*1,31m = 2,14 m2
-powierzchnia muru (S2) 13,67 m2
-powierzchnia ściany 5,27*3=15,81 m2
Założenia:
-izolacyjność akustyczna RA1 dla muru = 50 dB
-izolacyjność akustyczna RA1 dla okien = 23 dB
-hałas na zewnątrz =38 dB
Obliczenia izolacyjności wypadkowej dla ściany:
dB
Podobnie liczymy wypadkową izolacyjność dla okiem o wyższej izolacyjności:
Dla RA1 okna = 26 dB
dB
Dla RA1 okna =29 db
dB
Dla RA1 okna = 32 db
dB
Wnioski:
Tylko w ostatnim przypadku kiedy wartość izolacyjności wypadkowej przekracza 38 dB i zastosowane jest okno o najlepszej izolacyjności projekt spełnia wymogi dotyczące poziomu hałasu w pomieszczeniu. W pozostałych przypadkach należy zmniejszyć powierzchnie okien.
II. Wyznaczenie wartości izolacyjności właściwej zgodnie z normą PN-EN ISO 717-1
Założenia:
Powierzchnia przegrody: S=12.5 m2
Chłonność akustyczna: A=10 m2
|
125 |
250 |
500 |
1000 |
2000 |
L1 [dB] |
80 |
79 |
76,5 |
78 |
76 |
L2 [dB] |
67 |
52 |
54 |
46 |
47 |
D=L1-L2 |
13 |
27 |
22,5 |
36 |
29 |
Ri'=D+log (S/A) |
13,21 |
27,21 |
22,71 |
36,21 |
29,21 |
Częstotliwość [Hz] |

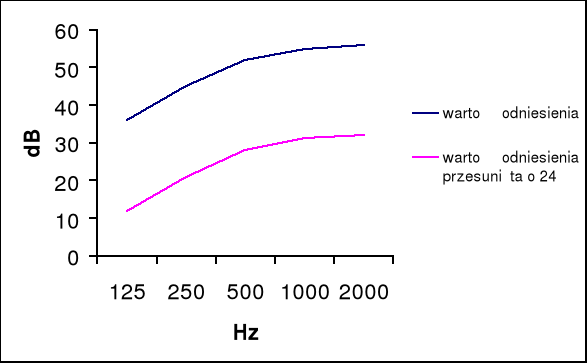

Wartość odniesienia |
Wart odn. przsunieta o 24 |
Ri' [dB] |
Wartość odn -Ri' |
Niekorzystne odchylenie |
125 |
36 |
12 |
13,21 |
22,79 |
- |
250 |
45 |
21 |
27,21 |
17,79 |
- |
500 |
52 |
28 |
22,71 |
29,29 |
5,29 |
1000 |
55 |
31 |
36,21 |
18,79 |
- |
2000 |
56 |
32 |
39,21 |
26,79 |
2,74 |
|
|
|
|
Σ=115,45 |
Σ=8,03<10 |
R'w=52-24=28
Widmo hałasu Li |
Li-R'i |
10(Li1-R'i)/10 |
Widmkom. Li |
Li-R'i |
10(Li1-R'i)/10 |
-21 |
-34,21 |
0,000379 |
-14 |
-27,21 |
0,00190108 |
-14 |
-41,21 |
0,0000757 |
-10 |
-37,21 |
0,0001901 |
-8 |
-30,71 |
0,0008491 |
-7 |
-29,71 |
0,00106905 |
-5 |
-41,21 |
0,0000757 |
-4 |
-40,21 |
0,00009528 |
-4 |
-33,21 |
0,0004775 |
-6 |
-35,21 |
0,0003013 |
|
|
Σ=0,001857 |
|
|
Σ=0.00355681 |
|
|
-10log Σ=27,3119 |
|
|
-10logΣ=24,49 |
C=-10log Σ - R'w |
C≈-1 |
|
|
C≈-4 |
|
