MICHALIK BOGUSŁAW ED III L 16

PROJEKT

Z NAPĘDU ELEKTRYCZNEGO

Dobrać silnik do napędu nożycy gilotynowej.

Dane:

siła na nożu F = 30 kN

promień korby r = 0,45 m

długość korbowodu l = 1,65 m

przełożenie reduktora i = 36

moment bezwładności korby J = 0.08 kg∗m²

Rozwiązanie:

Według rysunku mamy

Zatem moment statyczny wyznaczony względem osi wału korbowego

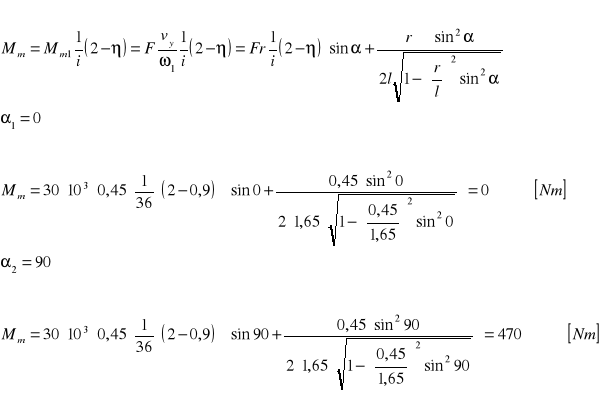

Moment ten sprowadzamy na oś wału silnika. Wartość tego momentu zależy od kąta i wynosi:

Liczymy moment zastępczy

Silnik zostanie dobrany z prędkością znamionową n_N = 735 obr/min, zatem prędkość obrotowa korby:

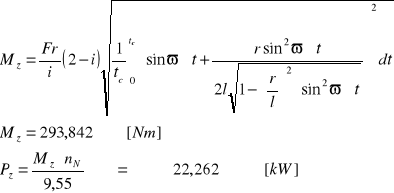

Moment zastępczy wyniesie(Przy obliczeniu tej całki korzystam z programu MathCad.):

Na podstawie tych danych dokonałem wyboru silnika:

silnik indukcyjny klatkowy normalnej budowy zamkniętej na łapach

α

ω₁

α

r

l

V₁

V₂

β
