POLITECHNIKA LUBELSKA

Nazwisko i imię studenta WÓJCIUK ZBIGNIEW			Symbol grupy B.D.b.4.2.
Data wyk. Ćwiczenia 28.03.00	Symbol ćwiczenia 11,1	Temat zadania : Skalowanie staloskopu i analiza jakościowa stopów metali .

Cel ćwiczenia : Celem ćwiczenia jest wyskalowanie badanego staloskopu oraz określenie jakości badanych metali .

Staloskop służy do badania widma promieniowania wysyłanego przez atomy . Staloskop badany w ćwiczeniu umożliwia badanie widm w zakresie od 762,2nm do 404,7nm . Staloskop służy też do analizy jakościowej stopów . Staloskop ten umożliwia badanie dwóch widm na raz ; np.: widma badanego i widma wzorcowego . Badania zostały przeprowadzone na widmie liniowym . Znając linie widmowe i długości fal im odpowiadających możemy rozpoznać na tej podstawie badany pierwiastek . Poniżej jest przedstawiony schemat staloskopu z jego układem optycznym . Po za układem optycznym jest jeszcze układ elektryczny doprowadzający badane elektrody do emisji promieniowania poprzez wyładowanie elektryczne , a dokładnie poprzez odparowanie badanego materiału w łuku elektrycznym .

Tabela pomiarowa

Lp.	Rodzaj elektrody	Barwa	z lewej	z prawej	średnie	długość fali λ [nm]
1		czerwona	28	28	28	643,84
2		żółta1	65,5	65,5	65,5	589,59
3		żółta2	66	66	66	588,99
4		zielona1	115	115	115	537,80
5	KADMOWA	zielona2	120	120	120	533,00
6		zielona3	153	153	153	508,58
7		niebieska1	199	200	199,5	479,99
8		niebieska2	223	224	223,5	467,81
9		fioletowa	286	286	286	441,46
1		czerwona	21	21	21
2		żółta1	66	66	66
3		żółta2	67	67	67
4		zielona1	84	84	84
5		zielona2	85	85	85
6		zielona3	135	135	135
7	MIEDZIANA	zielona4	143,5	144	143,75
8		zielona5	150	150	150
9		niebieska	199	199	199
13		fiolet	234	234	234

Błąd pomiaru obliczam dla pierwszego pomiaru przeprowadzonego dla elektrody wzorcowej .

Poszczególne błędy wynoszą :

• Δλ'- 0,15nm -rozdzielczość staloskopu .

• Δs''- 0,5dź. -dokładność nastawiania bębna na środek linii

• Δs'''- 0,5dź. -dokładność sporządzenia krzywej dyspersji

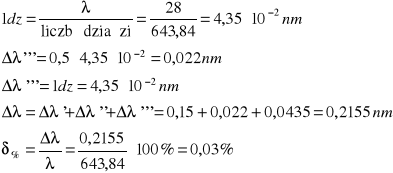

Całkowity błąd bezwzględny będzie równy : Δλ=Δλ'+Δλ''+Δλ'''

Dla pierwszego pomiaru na jedną działkę przypada : 1dź.

Błąd względny przeprowadzonego pomiaru zawiera się w granicach ±0, 2155nm ,

Natomiast błąd bezwzględny wynosi 0,03% .

Znając rodzaj badanej elektrody można zauważyć , stop badanego surowca jest znacznie zanieczyszczony . Takie wnioski można wyciągnąć na podstawie ilości odczytanych barwnych pasków i porównując do ilości pasków tego samego pierwiastka widma znajdującego się na stanowisku .

1

Położenie linii na skali staloskopu

10

9

1

2

8 7 6

5

3

4

11

12

13

14

Schemat optyczny staloskopu

1. główne źródło światła .

2. porównawcze źródło światła

3,4 kondensatory

5 pryzmat porównawczego źródła światła

6 szybka ochronna

• cztery szczeliny o szerokości : 0,005 ; 0,01 ; 0,03 ; 0,05 nm

• obiektyw kolimatora

9 , 11 pryzmaty rozczepiające 60°

10 pryzmat Abbego ( kąt odchylenia nie zależy od długości fali padającej .
