Technikum elektryczne w Opolu |
Pracownia Elektryczna i Elektroniczna |
||||||
|
Badanie wzmacniacza tranzystorowego w układzie OE |
Numer ćwiczenia
1 |
|||||
Rok szkolny 2004/ 2005 |
Klasa
|
Grupa
|
Data wyk. Ćwiczenia
20.09.2004 |
Data oddania
27.09.2004 |
Ocena |
Podpis |
Nr. w dzienniku
|
Cel ćwiczenia:
Zapoznanie się z parametrami (właściwościami) i zasadą działania wzmacniacza tranzystorowego w konfiguracji OE

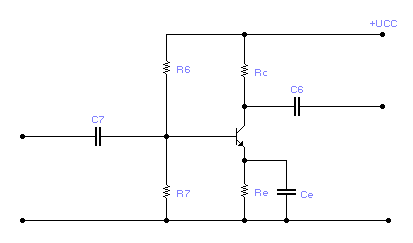

Schemat badanego wzmacniacza
3. Tabela pomiarowa i schemat blokowy
Lp. |
- |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
f |
kHz |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Uwe |
mV |
15 |
25 |
32 |
36 |
40 |
42 |
44 |
46 |
48 |
49 |
50 |
Uwy |
V |
2,6 |
4,2 |
5,2 |
5,8 |
6,2 |
6,4 |
6,6 |
6,7 |
6,8 |
6,9 |
7 |
Ku |
V/V |
0,17 |
0,168 |
0,162 |
0,161 |
0,155 |
0,152 |
0,15 |
0,146 |
0,141 |
0,140 |
0,14 |
Schemat blokowy
Charakterystyka przejściowa wzmacniacza
Charakterystyka amplitudowa ( tabela i wykres)
Lp. |
- |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
f |
kHz |
0,01 |
0,04 |
0,1 |
0,32 |
0,49 |
1,2 |
3,6 |
10 |
40 |
70 |
100 |
200 |
Uwe |
mV |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
Uwy |
V |
0,15 |
1,3 |
2,3 |
4,7 |
5,9 |
7,5 |
7,95 |
7,9 |
6,9 |
5,8 |
4,9 |
3 |
Ku |
V/V |
3 |
26 |
46 |
94 |
118 |
150 |
159 |
158 |
138 |
116 |
98 |
6 |
Wzory i obliczenia
Ku=Uwy\Uwe
Ku=0,15\0,05=3 [dB]
Wyznaczanie pasma przenoszenia na poziomie -3dB
B=fg-fd
B=100-0,3
B≈99,7
8. Uwagi i wnioski
Pomiary rozpoczęliśmy od badania zmian napięcia wyjściowego w zależności od napięcia wejściowego. Dzięki temu później mogliśmy wykreślić charakterystyki przejściowe. Na tych charakterystykach zauważamy, że charakterystyka jest liniowa do momentu przekroczenia Uwej max jest to wartość sygnału wejściowego, przy którym sygnał wyjściowy nie jest przesterowany. Przesterowanie jest wtedy, gdy na ekranie oscyloskopu widzimy zniekształcenia sinusoidy.
Potem obliczyliśmy wzmocnienie napięciowe, poczym wykreśliliśmy charakterystyki Ku = f[f]
V
V
V
Układ badany OE
+Ucc
Generator
Oscyloskop
