LABORATORIUM MIERNICTWA WARSZTATOWEGO |
|
||
wiczenie wykonano dnia : |
Sprawozdanie przyjto dnia : |
Ocena: |
Uwagi: |
SPRAWOZDANIE z laboratorium miernictwa warsztatowego
Temat: Pomiar ksztatu krzywki za pomoc podzielnicy optycznej |
|||
1. Wiadomoci wprowadzajce.
Rozrónia si trzy podstawowe sposoby kontroli zarysów ksztatowych:
sprawdzanie zarysów za pomoc wzorników ksztatowych (uniwersalnych lub specjalnych),
sprawdzanie zarysów na projektorach ksztatowych,
sprawdzanie zarysów na mikroskopach pomiarowych,
Wybór odpowiedniej metody zostaje uzaleniony od dokadnoci z jak ma by przeprowadzony pomiar, od iloci przedmiotów a take od wyposaenia stanowiska pomiarowego. W naszym przypadku pomiar krzywki zosta wykonany na podzielnicy optycznej wraz z urzdzeniem do pomiaru odlegoci od osi obrotu metod dotykow. Podzielnica i urzdzenie do pomiaru odlegoci od osi wyposaone s w optyczny ukad odczytu. Bazuje on na dobrze znanej zasadzie spirali Archimedesa. Aby wartoci promieni odczytane na podzielnicy byy wartociami rzeczywistymi trzeba dokona poprawki wszystkich pomiarów. Warto poprawki uzyskujemy przez zmierzenie dowolnego okrgu na wale na którym znajduj si krzywki podzielnic i mikrometrem. Rónica tych pomiarów jest wartoci szukanej odchyki.
gdzie:
r - warto poprawki,
rp - promie zmierzony podzielnic,
dm - rednica zmierzona mikrometrem,
2. Zadania
Wykona pomiar rzeczywistego zarysu (ksztatu) krzywki osadzonej na wale za pomoc podzielnicy optycznej. Wartoci pomiaru nanie na wykres w wspórzdnych promieniowych.
Wykona pomiar wzajemnego pooenia czterech kolejnych krzywek.
Zestawienie potrzebnych pomocy
Podzielnica optyczna.
T664/829-93
WSI-PM3-487,
Mikrometr.
4. Plan mierzenia - notowanie wyników
lp. |
kt |
wskazania podz |
promie r [mm] |
|
poprawka masz. |
poprawka mik. |
1. |
0 |
56.9444 |
15.07415 |
|
66.7258 |
49.671 |
2. |
30 |
56.928 |
15.05775 |
|
66.6972 |
49.675 |
3. |
60 |
56.9556 |
15.08535 |
|
66.6822 |
49.672 |
4. |
90 |
57.1183 |
15.24805 |
|
66.7192 |
49.673 |
5. |
110 |
57.6862 |
15.81595 |
|
66.6943 |
49.673 |
6. |
120 |
58.5928 |
16.72255 |
|
66.7218 |
49.674 |
7. |
130 |
60.0882 |
18.21795 |
|
|
|
8. |
140 |
62.373 |
20.50275 |
wartoci red. = |
66.70675 |
49.673 |
9. |
150 |
65.3718 |
23.50155 |
promie = |
|
24.8365 |
10. |
155 |
66.0982 |
24.22795 |
|
|
|
11. |
160 |
65.8384 |
23.96815 |
poprawka = |
|
41.87025 |
12. |
170 |
62.9882 |
21.11795 |
|
|
|
13. |
180 |
60.5155 |
18.64525 |
|
|
|
14. |
190 |
58.8651 |
16.99485 |
|
|
|
15. |
200 |
57.8306 |
15.96035 |
|
|
|
16. |
210 |
57.2792 |
15.40895 |
|
|
|
17. |
230 |
57.0557 |
15.18545 |
|
|
|
18. |
260 |
56.8733 |
15.00305 |
|
|
|
19. |
290 |
56.9051 |
15.03485 |
|
|
|
20. |
320 |
56.94 |
15.06975 |
|
|
|
21. |
360 |
56.9458 |
15.07555 |
|
|
|
5. Analiza wyników, wnioski i uwagi.
Wartoci zmierzone podczas wiczenia zostay umieszczone w tabeli pod rubryk „wskazania podz.” (wskazania podzielnicy optycznej), a wartoci skorygowane w rubryce „promie r”. Warto poprawki wynosi 41,87025 [mm]. Pomiar wzajemnego pooenia czterech krzywek zosta przeprowadzony take na podzielnicy optycznej. Zostay tu jednak tylko zanotowane kty dla których kolejne krzywki wykazyway najwiksz warto promienia. Otrzymano wyniki:
od lewej strony:
krzywka nr 1: 55°28'48''
krzywka nr 2: 264°32'24''
krzywka nr 3: 174°31'30''
krzywka nr 4: 65°56'18''
6. Poda obszerniejsze wyjanienia.

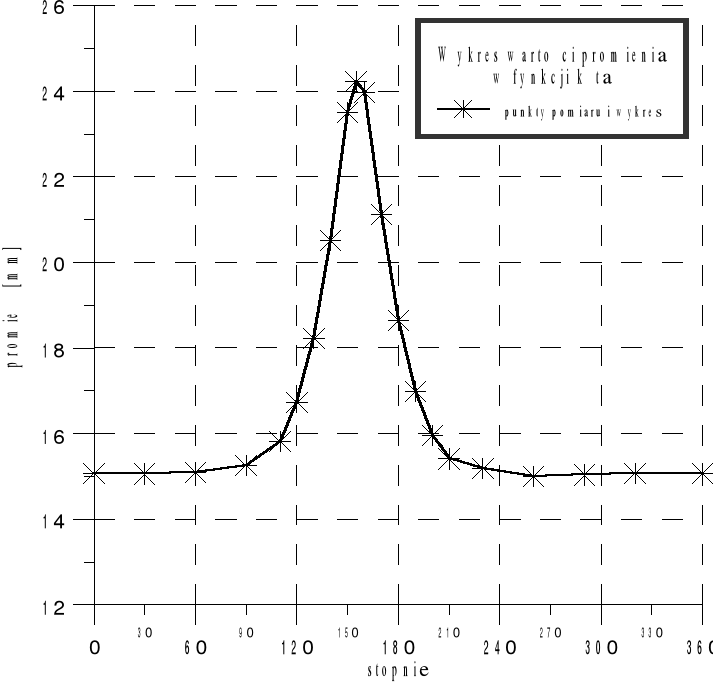

Pomiary na podzielnicy optycznej wykonuje si stosunkowo szybko i dokadnie. Trzeba jednak pamita o kilku wanych sprawach. Przed rozpoczciem pomiarów trzeba ustawi przyrzd aby pomiar promienia wykonywa dokadnie w osi przedmiotu (waka). Pomiar promienia jest stale obarczony bdem który trzeba zmierzy i go uwzgldni. Wykres zarysu krzywki zosta wykonany w ukadzie wspórzdnych promieniowych. Jest on dla tych celów bardziej wskazany ni ukad kartezjaski poniewa staa warto promienia jest tu odwzorowana jako prosta. Kada zmiana promienia jest widoczna jako zakrzywienie, a warto promienia w dowolnym punkcie jest atwa do odczytania.
