WYDZIAŁ MECHANICZNY	L A BO R A T O R I U M ZAKŁADU AUTOMATYKI OKRĘTOWEJ				Nazwisko i imię
AKADEMIA MORSKA W SZCZECINIE	Nr ćw. M7	Temat ćwiczenia Wizualizacja danych pomiarowych			Marcin Maciejewski Rok akad. 2006/07
Data wyk. ćwicz. 16.11.2006	Data odd. spr. 21.02.2007		Ocena	Podpis wykł.	Rok studiów IV MA

1. Schemat układu pomiarowego (DASYLab 5.5).

Oprogramowanie Dasy - Lab za pomocą mierników wskażnikowych , cyfrowych jak też za pomocą wykresów czy plików w formacie , pozwala przedstawić w czytelnej formie pomiary sygnałów elektrycznych .

Utworzony w formie „ worksheet” przy wykorzystaniu modułów rozbudowany „ virtualny miernik” można przedstawic jako „ layout” , dajacy możliwosc zawężenia przedstawianych elementów , które są konieczne do dokonania określonych operacji na sygnale ale nie powinny niepotrzebnie ściągać na siebie uwagi przez osobe prowadzacą pomiary .

2. Wykresy.

1.

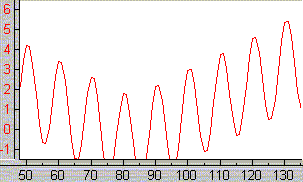

   sygnał 0,1,2

2.
   sygnał przefiltrowany

3. FFT

4. FFT po przefiltrowaniu - filtr górno przepustowy ( 10Hz )
