POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY |
KARTA OPERACYJNA |
Str. |
||||||||||||||||
|
|
9 |
||||||||||||||||
|
stanowisko |
symbol |
Nazwa operacji |
Nr op. |
||||||||||||||
|
Tokarka |
TUB-25 |
Toczenie 2 |
30 |
||||||||||||||
|
Nr zabiegu |
Nazwa zabiegu |
Wyposażenie |
|||||||||||||||
|
|
|
przyrządy |
narzędzia |
sprawdziany |
|||||||||||||
|
1 |

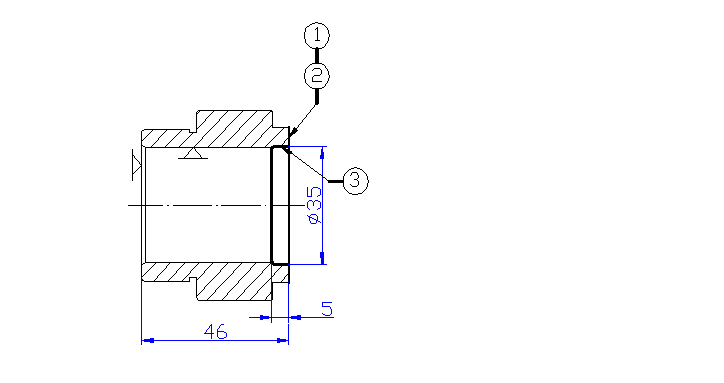

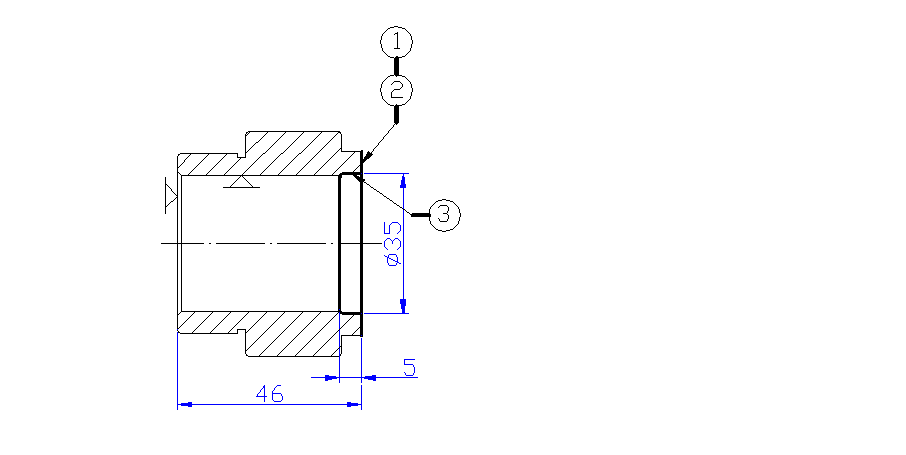

Toczyć czoło zgrubnie na głębokość 1.1 |
Uchwyt samocentrujący PUTm 120 |
NNBe 16x16 SW18 |
MAUa-140 |
|||||||||||||
|
2 |
Toczyć czoło kształtująco na głębokość 0.8 zachowując wymiar 46 mm |
|
|
|
|||||||||||||
|
3 |
Wytaczać otwór na F35 x 5 |
|
NNRh 10x10 SW18 |
|
|||||||||||||
Nr zabiegu |
1 |
2 |
3 |
|
|
|
|
|
|
|
|
|
|
|||||
Głęb.skr.[mm] |
1.1 |
0.8 |
0.5 |
|
|
|
|
|
|
|
|
|
|
|||||
Ilość przejść |
1 |
1 |
1 |
|
|
|
|
|
|
|
|
|
|
|||||
V [m/min] |
40 |
40 |
65 |
|
|
|
|
|
|
|
|
|
|
|||||
n [obr/min] |
280 |
280 |
590 |
|
|
|
|
|
|
|
|
|
|
|||||
p [mm/obr.] |
0.21 |
0.21 |
0.1 |
|
|
|
|
|
|
|
|
|
|
