POLITECHNIKA POZNAŃSKA INSTYTUT ELEKTROTECHNIKI PRZEMYSŁOWEJ Zakład Podstaw Elektrotechniki |
|||
Laboratorium Podstaw Elektrotechniki
Ćwiczenie nr 4
Temat: Poprawianie współczynnika mocy |
|||
Rok akademicki:
Wydział Elektryczny
Studia dzienne magisterskie
Nr grupy:
|
Wykonawcy:
1. 2. 3. 4. 5. 6. |
Data |
|
|
|
Wykonania ćwiczenia |
Oddania sprawozdania |
|
|
|
|
|
|
Ocena: |
|
Uwagi:
|
|||
1. Wiadomości podstawowe
(wyjaśnić dlaczego dążymy do poprawy współczynnika mocy odbiorników energii elektrycznej i na czym ona polega)
Wyprowadzić wzór na pojemność kondensatora (baterii kondensatorów) użytego do kompensacji, a następnie przedstawić przykład obliczający tę pojemność (na przykładzie literatury)
2. Przebieg ćwiczenia
2.1. Wyznaczanie współczynnika mocy układu przed i po kompensacji

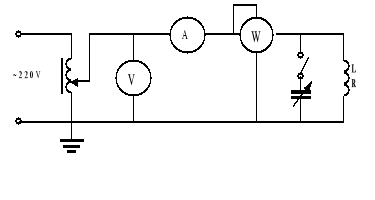

2.1.1 Schemat połączeń:
2.1.2. Przebieg pomiarów
Zestawić układ przedstawiony w punkcie 2.1.1. Dla wartości napięć U=(40, 80, 120, 150)[V] oraz pojemności kondensatora C=(90, 10, 20, 30, 400) [F] dokonać pomiaru mocy czynnej oraz wartości skutecznej prądu i napięcia. Wyniki pomiarów zamieścić w tabeli 2.1.3.
2.1.3. Tabela wyników
C |
z pomiarów |
z obliczeń |
|||||||
|
U |
I |
P |
S |
cos |
|
tg() |
Qw |
Qc |
F] |
[V] |
[A] |
[W] |
[VA] |
- |
[0] |
- |
[var] |
[var] |
0 |
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.1.4. Obliczenia
Na podstawie pomiarów dokonać obliczeń: współczynnika mocy układu, mocy biernej wypadkowej Qw oraz mocy biernej pojemnościowej baterii kondensatorów QC, a wyniki zamieścić w tabeli 2.1.3.
Narysować wykresy wskazowe napięć i prądów dla wszystkich wartości napięć (U V], C=(0,10,20,30,40) [F]; U V], C=(0,10,20,30,40) [F]; U V], C=(0,10,20,30,40) [F]; U V], C=(0,10,20,30,40) [F]).
Obliczyć wartość pojemności potrzebnej do całkowitej kompensacji dla poszczególnych wartości napięć zasilania. Obliczenia zestawić w tabeli:
U |
C |
[V] |
F] |
|
|
|
|
|
|
|
|
3. Uwagi końcowe i wnioski (dokonać porównania mocy wypadkowej Qw i mocy biernej pojemnościowej QC dla danego napięcia i różnej wartości pojemności kondensatora).
4. Parametry i dane zmianowe zastosowanych urządzeń i mierników.
5. Literatura
Atabiekow G., Teoria liniowych obwodów elektrycznych, WNT, Warszawa 1964.
Bolkowski S., Elektrotechnika teoretyczna, Wyd. 6, WNT, Warszawa 2001.
Cholewicki T., Elektrotechnika teoretyczna t. 1 WNT, Warszawa 1973.
Krakowski M., Elektrotechnika teoretyczna t. 1, PWN, Warszawa 1995.
Kurdziel R., Podstawy elektrotechniki, WNT, Warszawa 1972.
Skrypt Laboratorium Elektrotechniki teoretycznej, Wydawnictwo Politechniki Poznańskiej, Poznań 1998 wydanie VII.
