PODSTAWY METROLOGII

Cielecka Marta

Czarnywojtek Elżbieta

Wydział: BMiZ

Kierunek: ZiIP

Grupa 6

Semestr III

Data wykonania ćw.

2011-11-17

Data oddania sprawozdania

2011-12-15

Ocena:

Prowadzący:

Dr inż. Mirosław Grzelka

Temat: Sprawdzanie przyrządów pomiarowych.

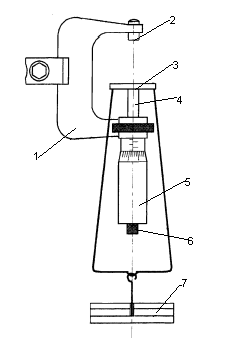

  1. Schemat stanowiska.

  1. 0x08 graphic
    kabłąk

  2. kowadełko

  3. urządzenie do obciążania wrzeciona

  4. wrzeciono

  5. bęben

  6. sprzęgło

  7. odważniki

  1. Sprawdzenie nacisku pomiarowego i błędów wskazań spowodowanych ugięciem kabłąka:

- nacisk pomiarowy

ciężar szalki: 200g = 0,200kg x 9,806 = 1,961 N

wartość obciążników: 885g = 0,885kg x 9,806 = 8,678N

nacisk pomiarowy: 0,200kg + 0,355g = 0,555kg x 9,806 = 5,5 N

- ugięcie kabłąka

wskazanie mikrometru obciążonego

W0x01 graphic
= 20,009mm

wskazanie mikrometru nieobciążonego

W0x01 graphic
=20,012mm

obciążenie P = 5kg x 9,806 = 49N

- ugięcie:

- rzeczywiste 0x01 graphic

  1. Sprawdzenie dokładności pomiarów.

Zakres mikrometru wynosi: 0mm - 25mm

Dokładność mikrometru: 0,01mm

wymiar [mm]

Odczyt [mm]

Błąd wskazań fi [mm]

Dopuszczalny błąd wskazań fi [0x01 graphic
]

A = 0

0x01 graphic

+ 2,5

2,502

+0,002

+ 5,1

5,105

+0,005

+ 7,7

7,707

+0,007

+ 10,3

10,306

+0,006

+ 12,9

12,899

-0,001

+ 15,0

14,997

-0,003

+ 17,6

17,601

+0,001

+ 20,2

20,201

+0,001

+ 22,8

22,8

0

+25,0

25,004

+0,004

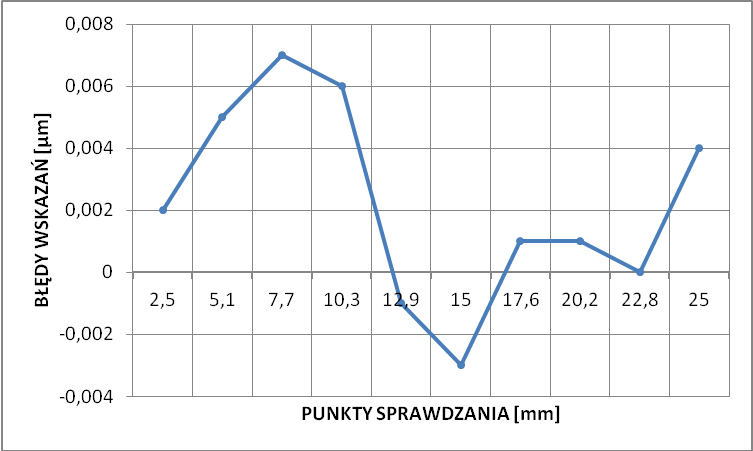

0x08 graphic

  1. Wnioski.

Z zamieszczonej tabeli można odczytać, że większość błędów wskazań mikrometra jest niższa niż jego dopuszczalny błąd. Spowodowane to może być zarówno niedokładnością narzędzia pomiarowego, bądź zwiększającą się ilością płytek poszczególnych pomiarów. Wraz ze wzrostem ilości płytek błąd odczytu się wyrównuje. Badany mikrometr jest poprawny.
