AKADEMIA GÓRNICZO-HUTNICZA, KRAKÓW

WYDZIAŁ INŻYNIERII MECHANICZNEJ I ROBOTYKI

KATEDRA MASZYN I URZĄDZEŃ ENERGETYCZNYCH

Moch Jakub

Rok III Grupa 7

Rok akademicki 2000/01

Data 25.10.2000

Laboratorium z Mechaniki płynów

Ćwiczenie nr 2

Temat: Wyznaczanie strat energii w przepływie płynu rzeczywistego

Ćwiczenie odrobiono:

Data 25.10.2000

Ćwiczenie zaliczono:

Ocena: Data:

Podpis:

Cel ćwiczenia- zapoznanie się z rodzajami strat ciśnienia występującymi w czasie przepływu gazu przez rurociąg zbudowany z róznego rodzaju kształtek i odcinków prostoosiowych oraz nauczenie się wyznaczania doświadczalnie i obliczać empirycznie straty ciśnienia, a także określić ich zmienność w funkcji liczby Reynoldsa. Wiedza ta jest potrzebna w badaniach doświadczalnych, pracy projektowej i eksploatacyjnej w dziedzinie przepływów i maszyn przepływowych.

Przebieg ćwiczenia:

  1. wyznaczanie rozkładu ciśnienia, prędkości gazu wzłuż długości rurociągu oraz obliczanie z róznicy cisnień za i przed przeszkodą miejscowych strat ciśnienia (eksperyment)

  2. obliczanie strat cisnienia na skutek oporów miejscowych oraz tarcia na podstawie PN-76/M-34034 (weryfikacja)

Schemat i opis stanowiska doświadczalnego:

Dane:

Δh=148 [mm] - Δh na kryzie

ρalkoholu=825 [kg/m3]

ρpowietrza=1,2 [kg/m3]

d=100 [mm]

D=180 [mm]

dkryzy=75 [mm]

Na schemacie przedstawiono odcinek rurociągu tłocznego wentylatora promieniowego dla którego należy wyznaczyć rozkład ciśnień statycznych, rozkład prędkości wyliczonych z równań ciągłości przepływu- wzdłuż długości rurociągu.

W czasie przepływu gazu na poszczególnych odcinkach rurociągu zachodzą straty ciśnienia na skutek tarcia o ścianki rury.

Temperatura i wilgotność gazu w rurociągu są równe parametrom otoczenia.

Tabela pomiarowa:

Pkt.pom.

1

2

3

4

5

6

7

8

9

10

11

h [mm]

94

98

102

104

67

76

74

-71

-14

4

2

Obliczenia:

  1. Obliczanie strumienia objętości V

Δh na kryzie Δh=148 [mmalk]

0x01 graphic

  1. Obliczanie prędkości przepływu strumienia c w poszczególnych przekrojach

0x01 graphic

  1. Obliczenie strat ciśnienia z danych doświadczalnych Δp:

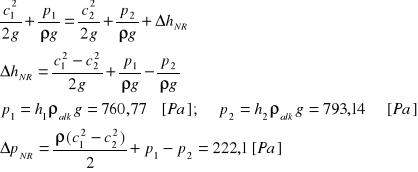

    1. starty na rozszerzenie (1-2) (NR)

0x01 graphic

    1. straty na konfuzorze (4-5) (K)

0x01 graphic

    1. straty na kryzie (7-10) (KR)

0x01 graphic

    1. starty tarcia (6-7) (TR)

0x01 graphic

    1. suma strat z obliczeń doświadczenia

0x01 graphic

4. Zmierzona strata całkowita ciśnienia (0-1)

0x01 graphic
0x08 graphic

5. Obliczenia teoretyczne strat ciśnienia wg PN-76/M-34034

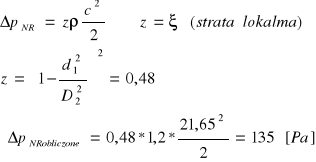

a)starty ciśnienia na rozszerzeniu 1-2

0x01 graphic

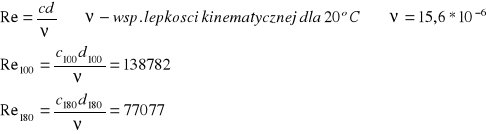

b)obliczanie liczby Reynoldsa

0x01 graphic

c)Obliczanie współczynnika strat liniowych (tarcia) rur λ

założenie: dla rury hydraulicznej o współczynniku chropowatości względnej np. e=3*10-4

d) Straty ciśnienia na konfuzorze

e) Starta ciśnienia na kryzie

f)starty ciśnienia na straty w rurociągu

Suma start ciśnienia na tarcie w rurociągu

g) Suma strat ciśnienia wg PN-76/M-34034

h)Suma strat obliczonych wg teorii z doświadczenia

0x01 graphic

0x01 graphic
